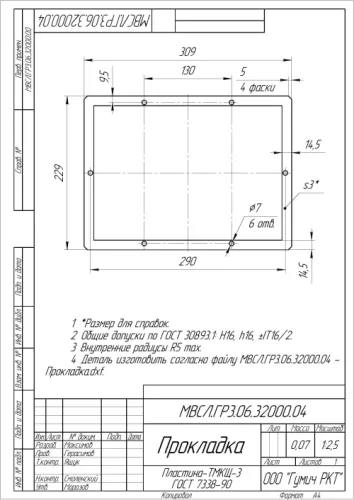

Прокладка УРТ по чертежу МВСЛ.ГР3.06.32000.04 / Пластина ТМКЩ-3 ГОСТ 7338-90
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.
Готовая вырубленная деталь по обозначению МВСЛ.ГР3.06.32000.04 изготавливается из технической резиновой пластины ТМКЩ толщиной 3 мм. Такие прокладки ставят в неподвижные соединения: фланцы трубопроводов воды и воздуха, крышки аппаратов, смотровые люки и лючки ёмкостей, корпусные разъёмы насосного и ёмкостного оборудования. Контур повторяет чертёж заказчика, поэтому деталь садится по месту без подгонки на объекте.
Характеристики и что они значат
- Толщина 3 мм — тонкая эластичная прокладка для точно обработанных фланцев с небольшим зазором: обжимается равномерно, не выдавливается в проходное сечение.
- Марка ТМКЩ — тепло-, морозо-, кислото- и щёлочестойкая резина: работает с водой, воздухом, растворами неорганических кислот и щелочей концентрацией до 20 %.
- Температура от -45 до +80 °C — допускает наружные узлы и неотапливаемые помещения, но не подходит для паровых и горячих масляных линий.
- Твёрдость 50-70 ед. Шор А (степень С) — средняя жёсткость: материал уплотняет при умеренном усилии затяжки и сохраняет форму детали.
- Без тканевого армирования — прокладка равномерно обжимается по всему контуру, при этом её нельзя нагружать на разрыв как ремень или диафрагму.
Соответствие стандарту
Материал прокладки — пластина резиновая техническая по ГОСТ 7338-90, марка ТМКЩ, степень твёрдости С. На каждую партию предоставляется паспорт качества с указанием марки, толщины и результатов испытаний исходного полотна.
Хранение и монтаж
Хранить в сухом закрытом помещении, на поддонах или стеллажах, без перегибов и скручивания, вдали от нагревательных приборов, прямых солнечных лучей, масел и растворителей — резина ТМКЩ к нефтепродуктам не стойкая. Перед установкой очистите привалочные плоскости от старого уплотнения и заусенцев, уложите деталь без натяга и затягивайте крепёж крест-накрест в два-три прохода. Доработка контура при необходимости выполняется острым ножом по шаблону.
Компания «Резиномир» изготавливает прокладки вырубкой и резкой по чертежу или образцу заказчика, отгружает со склада поштучно и партиями, организует доставку в Москву.
Частые вопросы о товаре
Диапазон эксплуатации — от -45 до +80 °C. Этого достаточно для водяных и воздушных линий, крышек и люков в неотапливаемых помещениях и на улице. Для пара, горячего масла и температур выше +80 °C нужна резина другой марки.
Полотно толщиной 3 мм режется острым сапожным или канцелярским ножом по шаблону, отверстия пробиваются просечкой. Лезвие стоит смачивать водой с мылом — рез получается ровнее, без рваной кромки.
Замена возможна деталью того же контура из пластины ТМКЩ по ГОСТ 7338-90 толщиной 3 мм со средней твёрдостью 50-70 Шор А. В средах с маслами и бензином марка ТМКЩ не применяется. Если сомневаетесь в аналоге, отправьте нам чертёж или фото детали — подберём замену.
На отгружаемую партию оформляется паспорт качества на исходную пластину ТМКЩ с указанием марки, степени твёрдости, толщины и соответствия ГОСТ 7338-90. По запросу прикладываем товаросопроводительные документы для входного контроля.
| Толщина | 3 мм |
| Тип изделия | Прокладка |
| Марка резины | ТМКЩ |
| Твёрдость по Шору А | 50-70 ед. Шор А |
| ГОСТ | ГОСТ 7338-90 |
| Назначение | Уплотнение неподвижных соединений (фланцы, крышки, люки) |
| Стойкость к маслам и бензину | Не стойкая |
| Температура эксплуатации | от -45 до +80 °C |
| Форма поставки | Готовое изделие (вырубленная деталь) |
| Цвет | Чёрный |
| Материал | Пластина резиновая техническая ТМКЩ |
| Применяемость | Изготовление по чертежу заказчика (УРТ) |
| Обозначение | МВСЛ.ГР3.06.32000.04 |
| Степень твёрдости | С (средняя) Шор А |
| Форма (геометрическая) | По чертежу |
| Среда | Вода, воздух, растворы кислот и щелочей (неорганических) концентрацией до 20 % |
| Армирование | Без тканевой прокладки (неармированная) |
| Единица измерения | шт |
| Способ изготовления | Вырубка/резка по чертежу заказчика |
| Расшифровка марки | Тепло-, морозо-, кислото-, щёлочестойкая |
