Прокладка УРТ по чертежу НАБП.754142.611-02
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.
Прокладка УРТ — уплотнительное резинотехническое изделие, изготавливаемое по конструкторской документации заказчика, обозначение НАБП.754142.611-02. Применяется для герметизации разъёмных стыков корпусов и крышек в приборостроении, в узлах спецтехники, а также при уплотнении соединений, работающих в контакте с воздухом, водой и техническими жидкостями. Исполнение -02 отличается геометрией по чертежу, поэтому деталь ставится на штатное место без подгонки.
Характеристики и что они значат
- Твёрдость 55-70 ед. Шор А — средняя степень: резина достаточно упруга, чтобы заполнить микронеровности фланца, и при этом не выдавливается из канавки при затяжке крепежа.
- Температурный диапазон -45...+70 °C — изделие сохраняет эластичность на морозе при наружной эксплуатации техники и не размягчается у умеренно нагретых узлов.
- Без армирования — сплошная резина, деталь податлива и компенсирует несоосность и перекос плоскостей стыка.

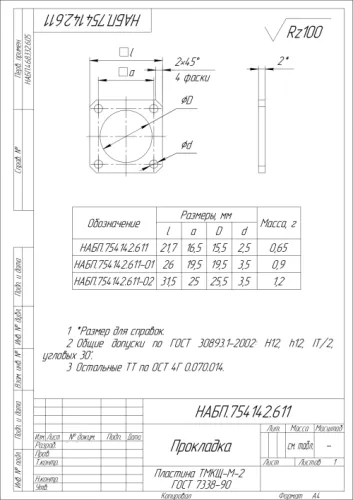

- Форма и размер по чертежу НАБП.754142.611-02 — контур, отверстия и сечение выдержаны по КД, самостоятельная доработка не требуется.
- Поставка штучно, комплектация 1 шт. — учёт ведётся в штуках, удобно заказывать точное количество под ремонтный комплект.
Соответствие документации
Изделие изготавливается не по типовому сортаменту, а по конструкторской документации — чертежу НАБП.754142.611-02. Контроль ведётся по размерам чертежа и по показателям резиновой смеси; на партию оформляется паспорт качества.
Хранение и монтаж
Храните прокладки в сухом закрытом помещении, на поддонах или в таре, без перегибов, скручивания и подвешивания, вдали от отопительных приборов, прямого солнечного света, масел и растворителей. Перед установкой очистите и обезжирьте посадочные плоскости, проверьте отсутствие задиров. Крепёж затягивайте крест-накрест равномерно, без чрезмерного усилия — при твёрдости 55-70 Шор А достаточно умеренного обжатия. Повторное использование снятой прокладки со следами обжатия не рекомендуется.
Компания «Резиномир» изготавливает детали по чертежам и размерам заказчика, отгружает со склада, доставка в Москву и другие регионы.
Частые вопросы о товаре
Рабочий диапазон — от -45 до +70 °C. Нижний предел позволяет эксплуатировать узел на открытом воздухе зимой, верхний рассчитан на умеренно нагретые соединения. Длительная работа выше +70 °C ускоряет старение резины и потерю упругости.
Уплотнительная резина рассчитана на воздух, воду и технические жидкости. Для агрессивных химических сред, топлив или масел с особыми требованиями уточняйте марку смеси при заказе — состав подбирается под конкретные условия эксплуатации.
Прокладка изготовлена по чертежу НАБП.754142.611-02, исполнение -02, поэтому контур и отверстия должны совпадать с посадочным местом. Подбирать замену по твёрдости 55-70 Шор А и температуре -45...+70 °C допустимо. При сомнениях пришлите чертёж или фото детали — подберём аналог.
На отгружаемую партию оформляется паспорт качества с указанием обозначения изделия и показателей резины. По запросу предоставляются товаросопроводительные документы для входного контроля на предприятии.
| Тип изделия | Прокладка |
| Тип резины | Уплотнительная |
| Твёрдость по Шору А | 55-70 ед. Шор А |
| Назначение | Уплотнение соединений, герметизация стыков |
| Температура эксплуатации | -45...+70 °C |
| Форма поставки | Штучно, готовое изделие |
| Цвет | Чёрный |
| Материал | Резина техническая |
| Применяемость | Приборостроение, спецтехника (изделие по конструкторской документации) |
| Обозначение | НАБП.754142.611-02 |
| Степень твёрдости | Средняя Шор А |
| Форма (геометрическая) | По чертежу |
| Среда | Воздух, вода, технические жидкости |
| Размер | По чертежу НАБП.754142.611-02 мм |
| Тип | УРТ (уплотнительная резинотехническая) |
| Армирование | Без армирования |
| Единица измерения | шт |
| Исполнение | -02 |
| Комплектация | 1 шт. |
| Способ изготовления | По чертежу заказчика |
