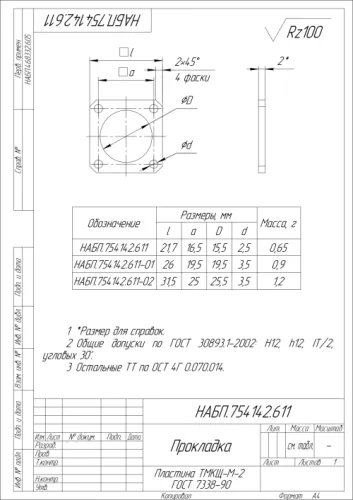

Прокладка УРТ по чертежу НАБП.754142.611
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.
Прокладка изготавливается из уплотнительной теплостойкой резины марки УРТ по конструкторской документации — чертежу НАБП.754142.611 (базовое обозначение НАБП.754142). Деталь предназначена для уплотнения неподвижных соединений и герметизации стыков в изделиях спецтехники и промышленном оборудовании: фланцевых и крышечных соединениях корпусов, лючках, кожухах агрегатов, узлах приборных отсеков, где требуется плотное прилегание по контуру без армирования.
Характеристики и что они значат
- Марка резины УРТ — уплотнительная теплостойкая смесь, рассчитанная на длительное сжатие в стыке без быстрой потери упругости.
- Твёрдость 55-75 ед. Шор А — средне-жёсткая резина: прокладка не выдавливается из стыка при затяжке крепежа, но при этом обжимается и компенсирует неровности поверхностей фланца.
- Диапазон от -50 до +100 °C — деталь сохраняет эластичность на зимней технике и работает на узлах с умеренным нагревом, без контакта с открытым пламенем и горячим паром.
- Среда — воздух, вода, технические жидкости: типовые задачи защиты от пыли, влаги и подтёков рабочих жидкостей.
- Без армирования, форма по чертежу — контур, отверстия и толщина выдерживаются согласно НАБП.754142.611, изготовление прессованием или вырубкой.
Соответствие документации
Изделие выпускается не по общему сортаменту, а по конструкторской документации заказчика в соответствии с правилами ЕСКД. Геометрия контролируется по чертежу НАБП.754142.611, на партию оформляется паспорт качества с указанием марки резины и её показателей.
Хранение и монтаж
Храните прокладки в сухом закрытом помещении, на поддонах или стеллажах, в разложенном виде без перегибов и скручивания, вдали от отопительных приборов, прямого солнца, масел и растворителей. Перед установкой очистите привалочные плоскости от старого уплотнителя и загрязнений, уложите деталь без натяга и вытяжки, совместив отверстия под крепёж. Затяжку выполняйте крест-накрест равномерно: перетяжка сминает резину и снижает ресурс уплотнения.
Резиномир изготавливает прокладки по чертежам и образцам заказчика, включая нестандартные контуры и толщины, отгружает со склада и организует доставку в Москву.
Частые вопросы о товаре
Резина марки УРТ рассчитана на эксплуатацию от -50 до +100 °C. При отрицательных температурах она сохраняет эластичность, при верхнем пределе допускается длительная работа без контакта с открытым пламенем и перегретым паром.
Изделие поставляется готовым по чертежу и доработки обычно не требует. При необходимости подрезки используйте острый нож или ножницы по резине с упором на ровную подложку, отверстия пробивайте просечкой нужного диаметра — сверлить резину не рекомендуется.
Прокладка изготовлена по чертежу НАБП.754142.611, поэтому замена подбирается по совпадению контура, толщины, отверстий и марки резины с твёрдостью 55-75 ед. Шор А. Если сомневаетесь в подборе, отправьте нам чертёж или фото детали — замену подберут по документации.
На отгружаемую партию оформляется паспорт качества с указанием марки резины УРТ, обозначения по чертежу и показателей материала. По запросу прикладываем товаросопроводительные документы для входного контроля.
| Тип изделия | Прокладка |
| Марка резины | УРТ |
| Тип резины | Уплотнительная |
| Твёрдость по Шору А | 55-75 ед. Шор А |
| Назначение | Уплотнение неподвижных соединений, герметизация стыков |
| Температура эксплуатации | от -50 до +100 °C |
| Цвет | Чёрный |
| Материал | Резина уплотнительная теплостойкая (УРТ) |
| Применяемость | Изделия спецтехники и промышленное оборудование |
| Обозначение | НАБП.754142.611 |
| Стандарт | Конструкторская документация, ЕСКД |
| Форма (геометрическая) | По чертежу |
| Среда | Воздух, вода, технические жидкости |
| Размер | Согласно чертежу НАБП.754142.611 мм |
| Армирование | Без армирования |
| Единица измерения | шт |
| Способ изготовления | По чертежу заказчика (прессование/вырубка) |
| Изготовление | На заказ по конструкторской документации |
| Вид изделия | Уплотнительная прокладка (деталь по чертежу) |
| Базовое обозначение | НАБП.754142 |
