Прокладка УРТ по чертежу НРСШ.741124.001 / Пластина 2Н-I-МБС-М-2,0 ГОСТ 7338-90

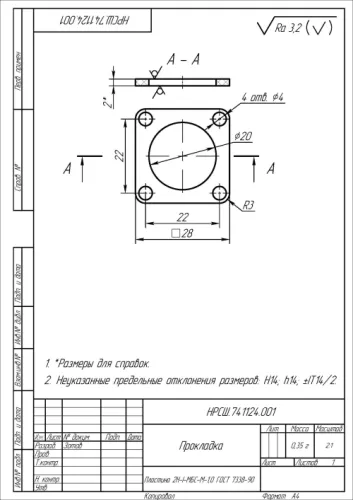

Прокладка изготавливается вырубкой из листовой маслобензостойкой техпластины по чертежу НРСШ.741124.001 и предназначена для уплотнения разъёмных соединений (УРТ). Такие детали ставят в узлы топливной и масляной аппаратуры, на фланцы и крышки насосов, редукторов и корпусных агрегатов, а также в воздушные и водяные магистрали, где требуется плотный контакт по неровной плоскости без протечек.

Характеристики и что они значат

• Толщина 2,0 мм — тонкая эластичная прокладка, которая компенсирует мелкие неровности фланца и при этом почти не выдавливается из стыка при затяжке крепежа.
• Резина МБС — рабочие среды: нефтяные масла, бензин, воздух и вода; материал не набухает и не теряет геометрию в контакте с нефтепродуктами.
• Твёрдость I — мягкая (М), 45–65 ед. Шор А — деталь легко обжимается умеренным моментом затяжки и хорошо прилегает к плоскости.
• Тип Н, без армирования, класс 2 — однородная резина по всей толщине, режется ножом или просечкой, допускает доработку отверстий по месту.
• Температура эксплуатации −30…+50 °C — уличные и цеховые узлы; для пара и горячих сред материал не предназначен.

Соответствие стандарту

Материал соответствует обозначению 2Н-I-МБС-М-2,0 ГОСТ 7338-90, геометрия детали — чертежу НРСШ.741124.001. На партию оформляется паспорт качества с указанием марки резины и толщины.

Хранение и монтаж

Храните прокладки в сухом закрытом помещении на поддонах, стопкой без перегибов и скручивания, вдали от нагревателей, масел и прямых солнечных лучей. Перед установкой очистите и обезжирьте плоскости фланца, проверьте совпадение отверстий с чертежом. Крепёж затягивайте крест-накрест равномерно: мягкая резина 2 мм при перетяжке выдавливается в зазор.

Резиномир изготавливает детали по чертежам и эскизам заказчика, выполняет раскрой листовой техпластины под нужные размеры, отгружает со склада, доставка в Москву и другие регионы.
