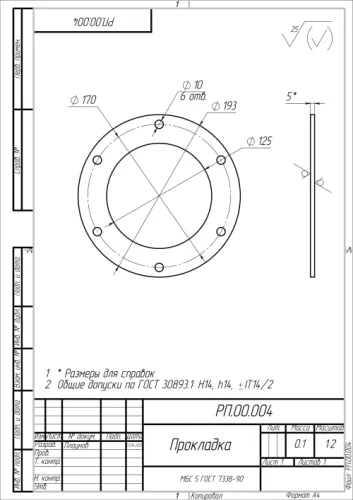

Прокладка УРТ по чертежу РП.00.004 (ГОСТ 7338-90)

Прокладка по чертежу РП.00.004 — плоское резиновое уплотнение, изготавливаемое под конкретный узел оборудования УРТ. Контур, отверстия и толщина воспроизводятся строго по обозначению РП.00.004, поэтому деталь встаёт на штатное место без подгонки. Применяется для герметизации разъёмных фланцевых стыков, крышек и люков технологического оборудования, а также в местах соединения трубопроводной арматуры, работающей на воде и воздухе.

Характеристики и что они значат

• Твёрдость 55-75 ед. Шор А — средняя степень: материал достаточно упруг, чтобы заполнить микронеровности фланца, и при этом не выдавливается из стыка при затяжке крепежа.
• Температура эксплуатации -45...+80 °C — прокладка сохраняет эластичность на неотапливаемых площадках зимой и не размягчается на горячих линиях в пределах +80 °C.
• Резина ТМКЩ или МБС — тип назначается чертежом: ТМКЩ для воды, воздуха и слабых растворов кислот и щелочей, МБС — для контакта с нефтепродуктами.
• Без армирования, плоская форма по контуру чертежа — деталь легко подрезается по месту и равномерно обжимается по всему периметру фланца.
• Толщина по чертежу — задаётся глубиной канавки и зазором в соединении, что исключает перетяжку и продавливание уплотнения.

Соответствие стандарту

Резина технической пластины соответствует ГОСТ 7338-90. На каждую партию оформляется паспорт качества с указанием марки резины, твёрдости и даты изготовления; при необходимости прикладывается копия чертежа РП.00.004, по которому выполнялся раскрой.

Хранение и монтаж

Хранить в сухом закрытом помещении, на поддонах или стеллажах, вдали от отопительных приборов, масел и прямых солнечных лучей; прокладки укладывают плашмя стопкой, без перегибов и скручивания. Перед монтажом фланцы очищают от старого уплотнения и заусенцев, деталь ставят насухо или с тонким слоем смазки, крепёж затягивают крест-накрест равномерно. Подрезка по месту выполняется острым ножом или просечкой по разметке.

Резиномир изготавливает прокладки по чертежам и эскизам заказчика, включая нестандартные контуры и схемы отверстий, отгружает со склада поштучно и партиями, доставка в Москву и другие регионы.
