Прокладка УРТ по чертежу РСПГ.122.05.82.50.401 / Пластина 2Ф-I-ТМКЩ-Т2 2 мм ГОСТ 7338-90
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.

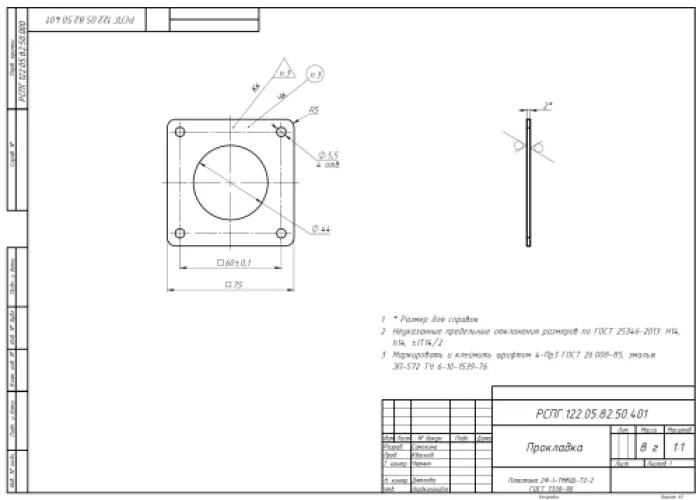

Прокладка изготавливается по чертежу РСПГ.122.05.82.50.401 вырубкой из технической резиновой пластины марки ТМКЩ толщиной 2 мм. Применяется для уплотнения фланцевых и разъёмных соединений трубопроводов и арматуры, работающих на воде и воздухе, а также в аппаратах и ёмкостях, где контактирует с растворами кислот и щелочей концентрацией до 20%. Такая деталь ставится при плановом ремонте узла взамен изношенного уплотнения без подгонки по месту.
Характеристики и что они значат
- Толщина 2 мм — тонкая эластичная прокладка для плотно обработанных фланцев: хорошо заполняет микронеровности при умеренном усилии затяжки и не выдавливается из стыка.
- Марка ТМКЩ — тепло-, морозо-, кислото- и щёлочестойкая резина: рабочие среды — воздух, вода, растворы кислот и щелочей до 20%.
- Твёрдость Т2, 45–75 ед. Шор А — средняя степень: материал достаточно упруг для уплотнения и при этом сохраняет форму детали по контуру чертежа.
- Температура от −45 до +90 °C — допускает наружные узлы в зимний период и горячую воду в пределах указанного предела.
- Класс 2, тип I, формовая (Ф), без армирования — однородный резиновый массив без тканевых слоёв, режется и высекается по любому контуру.
Соответствие стандарту
Материал прокладки соответствует ГОСТ 7338-90, обозначение пластины — 2Ф-I-ТМКЩ-Т2 2 мм. Геометрия детали выполняется по чертежу РСПГ.122.05.82.50.401. На каждую партию предоставляется паспорт качества с указанием марки, класса и толщины материала.
Хранение и монтаж
Храните прокладки в сухом закрытом помещении, на поддонах или стеллажах, в горизонтальном положении без перегибов и заломов, вдали от отопительных приборов, масел и прямых солнечных лучей. Резина ТМКЩ не стойка к маслам и бензину — обезжиривайте фланцы составами, не содержащими нефтепродуктов. Перед установкой очистите привалочные поверхности, уложите прокладку без натяга и затягивайте крепёж крест-накрест равномерно: при толщине 2 мм перетяжка приводит к выдавливанию материала.
Компания «Резиномир» изготавливает прокладки по чертежам и размерам заказчика, отгружает готовые позиции со склада, оформляет опт и розницу; доставка в Москву и другие регионы.
Частые вопросы о товаре
Диапазон эксплуатации резины ТМКЩ по ГОСТ 7338-90 — от −45 до +90 °C. Кратковременный нагрев выше верхнего предела ускоряет старение и приводит к потере упругости, поэтому на паровых линиях такое уплотнение не применяют.
Нет. Марка ТМКЩ не стойка к маслам и бензину: в нефтепродуктах резина набухает и теряет герметичность. Для таких сред подбирается маслобензостойкий материал; рабочие среды этой прокладки — воздух, вода, растворы кислот и щелочей до 20%.
Пластина толщиной 2 мм без армирования режется острым ножом, ножницами по резине или высекается пробойником. Отверстия делают просечкой нужного диаметра, кромку ведут по шаблону — так контур сохранит соответствие чертежу.
Взаимозаменяемость определяется маркой, толщиной 2 мм и геометрией по чертежу РСПГ.122.05.82.50.401. Близкие по свойствам материалы подбираются в пределах ГОСТ 7338-90. Если сомневаетесь в замене, отправьте чертёж или фото детали — специалисты подберут аналог по ним.
| Толщина | 2 мм |
| Тип изделия | Прокладка (деталь по чертежу) |
| Марка резины | ТМКЩ (тепло-, морозо-, кислото-, щёлочестойкая) |
| Твёрдость по Шору А | 45-75 ед. Шор А |
| ГОСТ | ГОСТ 7338-90 |
| Назначение | Уплотнение фланцевых и разъёмных соединений |
| Стойкость к маслам и бензину | Не стойкая |
| Температура эксплуатации | от -45 до +90 °C |
| Цвет | Чёрный |
| Материал | Пластина техническая резиновая ТМКЩ |
| Обозначение | РСПГ.122.05.82.50.401 |
| Степень твёрдости | Т2 (средняя) Шор А |
| Среда | Воздух, вода, растворы кислот и щелочей концентрацией до 20% |
| Класс | 2 |
| Тип | I |
| Обозначение по ГОСТ | 2Ф-I-ТМКЩ-Т2 2 мм ГОСТ 7338-90 |
| Армирование | Без армирования (неармированная) |
| Единица измерения | шт. |
| Способ изготовления | Вырубка/резка по чертежу заказчика |
| Способ формования | Ф — формовая |
