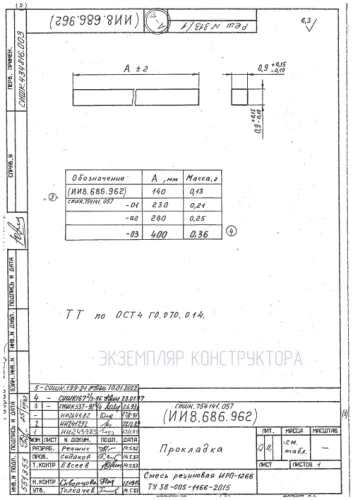

Прокладка УРТ по чертежу СИШК.754141.057-02 (исполнение -02)
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.
Прокладка изготавливается из уплотнительного резинотехнического материала (УРТ) по конструкторской документации разработчика — чертежу СИШК.754141.057-02. Деталь применяется для уплотнения разъёмных соединений и герметизации корпусов приборов, крышек и фланцевых стыков в оборудовании, где комплектация задана документацией, а не типовым сортаментом. Такие прокладки заказывают при ремонте и серийной сборке узлов, когда нужна повторяемость геометрии от партии к партии.
Характеристики и что они значат
- Материал УРТ — уплотнительная резина, рассчитанная на работу в сжатом состоянии: под затяжкой крепежа она заполняет микронеровности стыка и не даёт среде проходить через соединение.
- Исполнение -02 — конкретный вариант базового обозначения СИШК.754141.057, отличающийся геометрией. Заказывать нужно строго по индексу: детали разных исполнений внешне похожи, но не взаимозаменяемы.
- Размер и толщина — согласно чертежу — контур, посадочные отверстия и высота сечения определяются документацией, поэтому оснастка и раскрой готовятся под конкретный заказ.
- Без армирования — прокладка полностью эластичная, легко ложится по канавке и компенсирует небольшие отклонения плоскостности стыка.
- Способ изготовления — вырубка или формование — выбирается по толщине и сложности контура; при простой плоской форме экономичнее вырубка штампом.
Соответствие документации
Изделие выпускается по чертежу СИШК.754141.057-02; иные стандарты в обозначении не заявлены. На каждую партию оформляется паспорт качества с указанием обозначения детали и материала.
Хранение и монтаж
Храните прокладки в сухом закрытом помещении, на поддонах или стеллажах, вдали от нагревательных приборов и прямого солнечного света, без перегибов и подвешивания за отверстия — деформированная деталь при монтаже даёт неравномерный поджим. Перед установкой очистите и обезжирьте посадочные поверхности, уложите прокладку без натяжения и затягивайте крепёж крест-накрест в несколько проходов. Повторное использование снятой прокладки не рекомендуется.
Компания «Резиномир» изготавливает детали по чертежам и эскизам заказчика, отгружает готовые позиции со склада в Москве и организует доставку в Москву. Минимальная партия и сроки уточняются при оформлении заказа.
Частые вопросы о товаре
Диапазон задаётся конструкторской документацией на деталь и маркой резины, указанной в чертеже СИШК.754141.057-02. В характеристиках позиции температура отдельно не приведена, поэтому уточняйте её по своей КД или запросите данные у менеджера перед заказом.
Прокладка не армирована, поэтому по месту её можно подровнять острым ножом или ножницами по резине, а отверстия пробить просечкой. Но контур и отверстия по чертежу лучше получать вырубкой на производстве — так геометрия повторяется от детали к детали.
Исполнения одного базового обозначения различаются размерами и расположением отверстий, поэтому напрямую заменять -02 на другой индекс нельзя. Если нужного индекса под рукой нет, пришлите чертёж или фото детали с замерами — мы подберём аналог.
К отгрузке прикладывается паспорт качества с обозначением СИШК.754141.057-02 и указанием материала УРТ, а также товарная накладная. По запросу оформляем дополнительные документы, требуемые вашей службой входного контроля.
| Толщина | Согласно чертежу мм |
| Тип изделия | Прокладка |
| Тип резины | Уплотнительная |
| Назначение | Уплотнение разъёмных соединений, герметизация |
| Цвет | Чёрный |
| Материал | УРТ (уплотнительный резинотехнический материал) |
| Применяемость | Приборы и оборудование по документации разработчика |
| Обозначение | СИШК.754141.057-02 |
| Стандарт | Чертёж СИШК.754141.057-02 |
| Форма (геометрическая) | По чертежу |
| Размер | Согласно чертежу мм |
| Армирование | Без армирования |
| Единица измерения | шт |
| Исполнение | -02 |
| Способ изготовления | По чертежу заказчика (вырубка/формование) |
| Изготовление | Индивидуальное, по конструкторской документации |
| Минимальная партия | Уточняется при заказе кг |
| Базовое обозначение | СИШК.754141.057 |
