Прокладка УРТ по чертежу СНРД.041378.01.02.000.017-02 (исполнение -02)

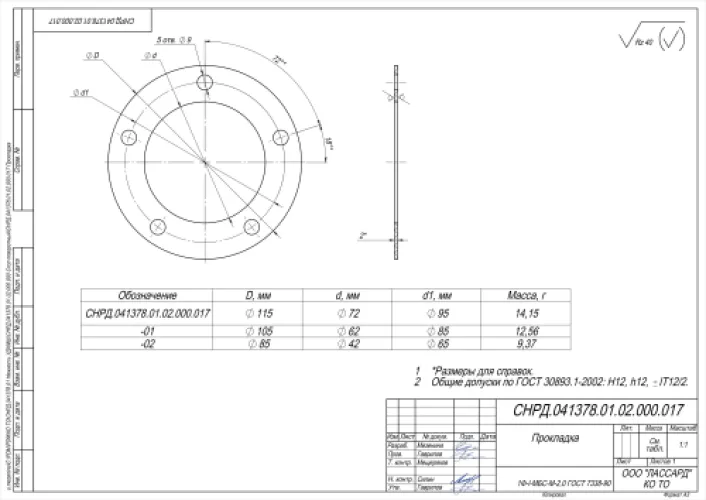

Прокладка из уплотнительного резинотехнического материала (УРТ), изготавливаемая по конструкторской документации — чертёж СНРД.041378.01.02.000.017-02. Изделие предназначено для уплотнения разъёмных соединений и герметизации стыков: фланцевых пар, крышек и люков, посадочных плоскостей корпусных деталей. Применяется в узлах и агрегатах, спроектированных по документации СНРД, где штатная деталь не имеет каталожного аналога и заменяется только по обозначению.

Характеристики и что они значат

• Обозначение СНРД.041378.01.02.000.017-02 — полный шифр детали; базовое обозначение СНРД.041378.01.02.000.017 общее для группы, а различие задаёт исполнение, поэтому при заказе индекс нужно указывать целиком.
• Исполнение -02 — конкретный вариант геометрии или материала внутри базового чертежа; прокладки других исполнений той же серии по посадочным размерам не всегда взаимозаменяемы.
• Материал УРТ — уплотнительный резинотехнический материал; марка резины, тип и твёрдость по Шору А не назначаются произвольно, а берутся из чертежа, что задаёт стойкость к рабочей среде и степень обжатия.
• Толщина и форма по чертежу — контур, отверстия и толщина воспроизводятся по КД, поэтому деталь садится в штатную канавку без подгонки по месту.
• Поставка поштучно, единица измерения — шт. — можно взять как единичный ремонтный комплект, так и серийную партию; минимальная партия согласуется с изготовителем.

Соответствие документации

Изделие изготавливается не по общему ГОСТу, а по конструкторской документации заказчика — чертежу СНРД.041378.01.02.000.017-02. Контроль ведётся по размерам и требованиям чертежа; на партию оформляется паспорт качества с указанием обозначения детали и применённой марки резины.

Хранение и монтаж

Хранить в сухом закрытом помещении, на стеллажах или поддонах, вдали от отопительных приборов, прямого солнечного света, масел и растворителей. Прокладки укладывают плашмя, без перегибов, скручивания и подвешивания за отверстия. Перед установкой посадочную плоскость очищают от старого уплотнителя и заусенцев, деталь укладывают без натяга и перекоса, крепёж затягивают крест-накрест равномерно, чтобы обжатие было одинаковым по контуру. Подрезать контур или рассверливать отверстия по месту не следует — это нарушает геометрию чертежа.

Резиномир изготавливает детали по чертежам и эскизам заказчика, выполняет раскрой по предоставленным размерам, отгружает изделия со склада и организует доставку в Москву.
