Прокладка УРТ по чертежу УРТ-М-2002-01 (4-сегментная, соединение «ласточкин хвост») из технической пластины ТМКЩ-С 10 мм ГОСТ 7338-90
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.

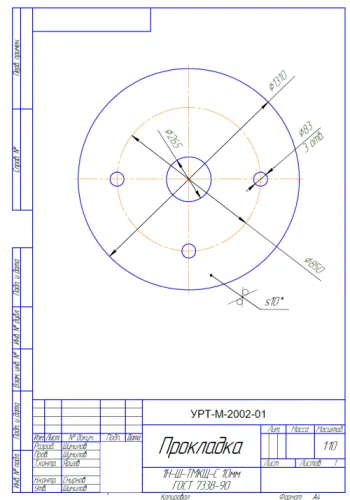

Прокладка изготавливается по чертежу УРТ-М-2002-01 из технической резиновой пластины ТМКЩ-С толщиной 10 мм и служит для уплотнения разъёмных соединений оборудования УРТ. Кольцевая деталь разделена на 4 сегмента с замком типа «ласточкин хвост», что позволяет монтировать её на фланец без полной разборки узла и без снятия вала. Применяется на водоподготовке, в аппаратах с воздушными и водяными средами, а также на ёмкостном оборудовании, где контактируют растворы неокисляющих кислот и щелочей концентрацией до 20%.
Характеристики и что они значат
- Толщина 10 мм — достаточный запас на компенсацию неровностей и коробления фланца; прокладка держит форму при укладке и не «уползает» из паза.
- Марка ТМКЩ-С — тепло-, морозо-, кислото- и щёлочестойкая резина среднего класса твёрдости; расшифровка марки прямо указывает на допустимые среды.
- Твёрдость 50–70 ед. по Шору А — материал уплотняет при умеренном усилии затяжки и при этом не выдавливается из стыка.
- Температура от -45 до +80 °C — деталь пригодна для неотапливаемых площадок и наружных узлов, работающих зимой.
- 4 сегмента с замком «ласточкин хвост» — комплект собирается в кольцо на месте, стык фиксируется геометрией замка и не расходится при затяжке.
- Стойкость к нефтепродуктам отсутствует — на маслах, бензине и топливных смесях материал набухает, для таких сред нужна другая марка.
Соответствие стандарту
Материал прокладки — техническая пластина ТМКЩ-С ГОСТ 7338-90, без армирования. Геометрия соответствует чертежу УРТ-М-2002-01. На каждую партию предоставляется паспорт качества на исходную пластину.
Хранение и монтаж
Храните комплект в сухом закрытом помещении, на поддонах или стеллаже, в разложенном виде без перегибов и скруток, вдали от отопительных приборов, масел и прямого солнца. Перед установкой очистите привалочную плоскость от старого уплотнения и окалины, уложите сегменты по контуру и состыкуйте замки без натяга. Подрезка выполняется острым ножом по линейке, затяжка крепежа — крест-накрест и в два прохода, чтобы резина села равномерно.
Резиномир изготавливает детали по чертежам и эскизам заказчика вырубкой или гидроабразивной резкой, отгружает со склада в Москве и организует доставку в Москву.
Частые вопросы о товаре
Диапазон эксплуатации материала ТМКЩ-С — от -45 до +80 °C. Нижний предел позволяет ставить деталь на наружных узлах зимой, верхний ограничивает применение на горячих трубопроводах и паровых линиях.
Нет. ТМКЩ не стойка к нефтепродуктам: в масле, бензине и топливных смесях резина набухает и теряет плотность стыка. Рабочие среды для этой марки — вода, воздух, растворы неокисляющих кислот и щелочей до 20%.
Пластина ТМКЩ-С толщиной 10 мм режется острым ножом по линейке или ленточным ножом; при заводском изготовлении применяется вырубка штампом либо гидроабразивная резка, дающая точный контур и чистый замок «ласточкин хвост».
Возможна замена по марке резины и толщине — например, другая степень твёрдости пластины по ГОСТ 7338-90 при сохранении геометрии 4 сегментов. Если параметры узла неизвестны, отправьте чертёж или фото детали с размерами — мы подберём аналог.
На каждую отгрузку предоставляется паспорт качества на исходную техническую пластину ТМКЩ-С ГОСТ 7338-90 и отгрузочные документы. По запросу прикладываем подтверждение соответствия чертежу УРТ-М-2002-01.
| Толщина | 10 мм |
| Тип изделия | Прокладка |
| Марка резины | ТМКЩ-С |
| Твёрдость по Шору А | 50-70 ед. Шор А |
| ГОСТ | ГОСТ 7338-90 |
| Назначение | Уплотнение разъёмных соединений оборудования УРТ |
| Стойкость к маслам и бензину | Не стойкая (неморозостойкая к нефтепродуктам) |
| Температура эксплуатации | от -45 до +80 °C |
| Цвет | Чёрный |
| Материал | Техническая пластина резиновая ТМКЩ |
| Обозначение | УРТ-М-2002-01 |
| Количество | 4 сегмента в комплекте шт |
| Степень твёрдости | Средней твёрдости Шор А |
| Форма (геометрическая) | Кольцевая (сегментированная по чертежу) |
| Среда | Вода, воздух, растворы кислот и щелочей неокисляющих (до 20%) |
| Армирование | Без армирования |
| Единица измерения | шт. |
| Особенность конструкции | Соединение сегментов типа «ласточкин хвост» |
| Способ изготовления | Изготовление по чертежу заказчика (вырубка/гидроабразивная резка) |
| Расшифровка марки | Тепло-, морозо-, кислото-, щёлочестойкая; С — средней твёрдости |
| Конструкция | 4-сегментная, разъёмная |
