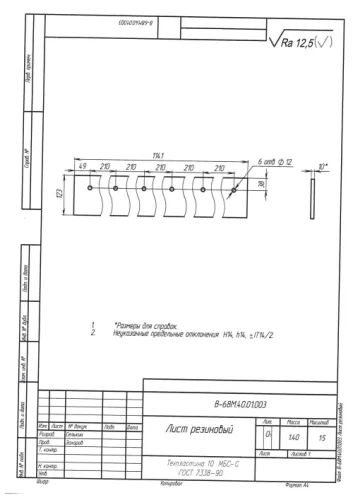

Прокладка УРТ по чертежу В-68М.40.01.003 / Техпластина 10 МБС-С ГОСТ 7338-90

Прокладка изготавливается по чертежу В-68М.40.01.003 из резиновой техпластины марки МБС-С и предназначена для уплотнения фланцевых и разъёмных соединений узла УРТ изделия В-68М. Такие детали применяют в трубопроводной арматуре и топливных магистралях, в корпусных стыках агрегатов, работающих с нефтепродуктами, а также в местах, где нужно герметизировать плоский разъём, контактирующий с маслом, бензином или воздухом.

Характеристики и что они значат

• Толщина 10 мм — значительный запас на компенсацию неровностей и перекосов фланца; такая прокладка держит форму при установке и не проваливается в зазор.
• Марка МБС-С — маслобензостойкая резина, не разбухает и не теряет упругость в контакте с нефтепродуктами, маслами и бензином.
• Твёрдость 50–70 ед. Шор А — средняя степень: материал достаточно упруг, чтобы обжаться по стыку, и достаточно плотен, чтобы не выдавливаться из-под фланца при затяжке.
• Температура эксплуатации −30…+50 °C — рабочий диапазон для наружных и цеховых узлов; перегрев выше верхней границы ускоряет старение резины.
• Без армирования — однородная резина, деталь легко вырубается по контуру чертежа и подрезается по месту.

Соответствие стандарту

Материал прокладки — техпластина резиновая по ГОСТ 7338-90, исполнение и размеры детали задаются обозначением В-68М.40.01.003. На партию предоставляется паспорт качества с указанием марки резины и толщины.

Хранение и монтаж

Храните прокладки в сухом закрытом помещении, на поддонах, в горизонтальном положении, без перегибов и подвешивания, вдали от отопительных приборов, растворителей и прямого солнца. Перед установкой очистите и обезжирьте привалочные плоскости, проверьте отсутствие задиров. Раскрой и подрезка выполняются острым ножом или вырубным штампом; болты затягивают крест-накрест равномерно, без чрезмерного усилия — при твёрдости 50–70 ед. Шор А резина обжимается достаточно даже при умеренном моменте.

Компания «Резиномир» поставляет прокладки штучно и партиями, выполняет раскрой и вырубку по размерам и чертежам заказчика, отгружает со склада в Москве и организует доставку в Москву.
