Прокладка УРТ резиновая А-200-10 (216х271х2) ГОСТ 15180-86
Основные характеристики
Расчёт стоимости
Один лист 271×216×2 мм весит ≈ 0.21 кг, в тонне ≈ 4 878 шт. Расчёт справочный: фактический вес партии зависит от допусков по толщине и влажности.

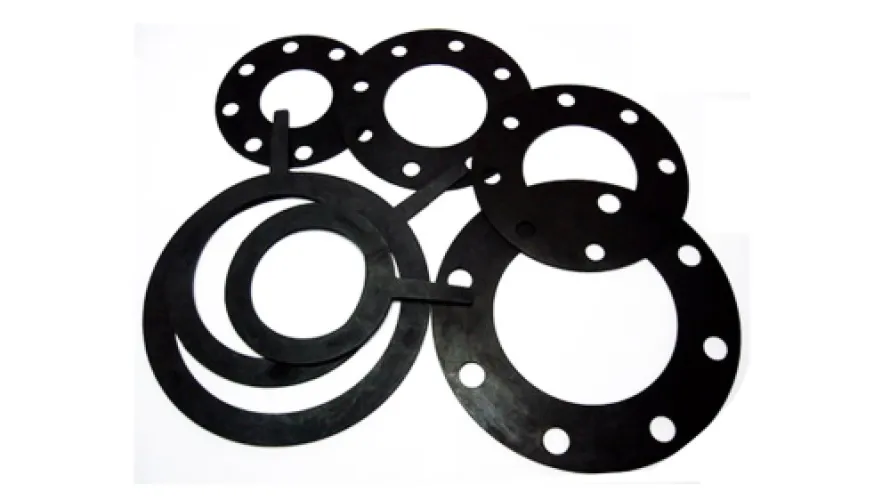

Плоская эластичная прокладка кольцевой формы применяется для уплотнения фланцевых соединений трубопроводов условным проходом Ду 200 мм. Типовые области применения — водопроводные и технологические линии, воздуховоды и системы подачи сжатого воздуха, участки со слабоагрессивными средами, где требуется герметичность стыка при умеренных температурах. Исполнение типа А — без отверстий под болты, прокладка устанавливается между зеркалами фланцев и центрируется по внутреннему диаметру.
Характеристики и что они значат
- Размер 216х271х2 мм — внутренний диаметр 216 мм соответствует проходу Ду 200, наружный 271 мм перекрывает уплотнительную поверхность фланца без выступа в поток.
- Толщина 2 мм — тонкая прокладка компенсирует мелкие неровности зеркал и при этом слабо выдавливается при затяжке, что важно для высоких давлений.
- Твёрдость 55–75 ед. Шор А — резина средней жёсткости: упруго обжимается по стыку и не течёт под усилием шпилек.
- Температура -30…+100 °C — рабочий диапазон для воды, воздуха и слабоагрессивных сред; для пара и масел материал не предназначен.
- Ру 10 (максимальное давление 1,0 МПа, 10 атм) — соответствует фланцам на 10 атмосфер; без армирования, плотность материала 1,75 г/см³.
Соответствие стандарту
Изделие изготовлено по ГОСТ 15180-86, обозначение по стандарту — А-200-10. На отгружаемую партию предоставляется паспорт качества с указанием марки резины и типоразмера.
Хранение и монтаж
Храните прокладки в сухом закрытом помещении, на поддонах или в таре, стопками без перегибов и скручивания, вдали от нагревательных приборов, растворителей и прямых солнечных лучей. Перед установкой очистите зеркала фланцев от старого уплотнения и заусенцев, проверьте отсутствие порезов на кромках кольца. Затягивайте крепёж крест-накрест в несколько проходов: при толщине 2 мм перетяжка приводит к выдавливанию резины в проход.
Резиномир отгружает прокладки со склада поштучно и партиями, возможен раскрой уплотнительных колец по размерам заказчика, доставка в Москву и отправка в регионы.
Частые вопросы о товаре
Рабочий диапазон составляет от -30 до +100 °C для воды, воздуха и слабоагрессивных сред. Для перегретого пара, масел и нефтепродуктов резина этого типа не рассчитана — там применяют паронит или иные материалы.
Прокладка рассчитана на условное давление Ру 10, максимум 1,0 МПа (10 атм) при правильной затяжке фланцев Ду 200. Превышение давления или перекос фланцев ведут к выдавливанию уплотнения толщиной 2 мм.
Лист толщиной 2 мм режется острым ножом по шаблону или вырубается штампом; кольца точнее делать на станке. Мы выполняем раскрой по размерам и чертежам заказчика, поэтому самостоятельная доработка обычно не требуется.
Заменой служит прокладка того же ГОСТ 15180-86 с внутренним 216 и наружным 271 мм при близкой твёрдости 55–75 Шор А. Отличия по диаметрам и толщине приведут к протечке. Если сомневаетесь, пришлите чертёж или фото детали — подберём аналог.
| Толщина | 2 мм |
| Тип изделия | Прокладка плоская эластичная для фланцевых соединений |
| Твёрдость по Шору А | 55-75 ед. Шор А |
| ГОСТ | ГОСТ 15180-86 |
| Температура эксплуатации | -30…+100 °C |
| Материал | Резина |
| Плотность (г/м2) | 1.75 г/см3 |
| Применяемость | Уплотнение фланцевых соединений трубопроводов |
| Бренд | URT (УРТ) |
| Бренд | URT |
| Наружний диаметр (мм) | 271 мм |
| Внутренний диаметр (мм) | 216 мм |
| Толщина (мм) | 2 |
| Форма (геометрическая) | Кольцо (плоское) |
| Среда | Вода, воздух, слабоагрессивные среды |
| Размер | 216х271х2 мм |
| Плотность (г/см3) | 1.75 |
| Тип | А (плоская без отверстий под болты) |
| Обозначение по ГОСТ | А-200-10 |
| Армирование | Без армирования |
| Единица измерения | шт |
| Максимальное давление МПа (Атм) | 1,0 МПа (10 атм) МПа |
| Условный проход Ду | 200 мм |
| Условное давление Ру | 10 МПа |
| Расчётный вес листа (271×216×2 мм) | ≈ 0.21 кг |
| Листов в тонне | ≈ 4 878 шт |
