Прокладка УРТ резиновая Д-350-16 (406х422х2) ГОСТ 15180-86
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.

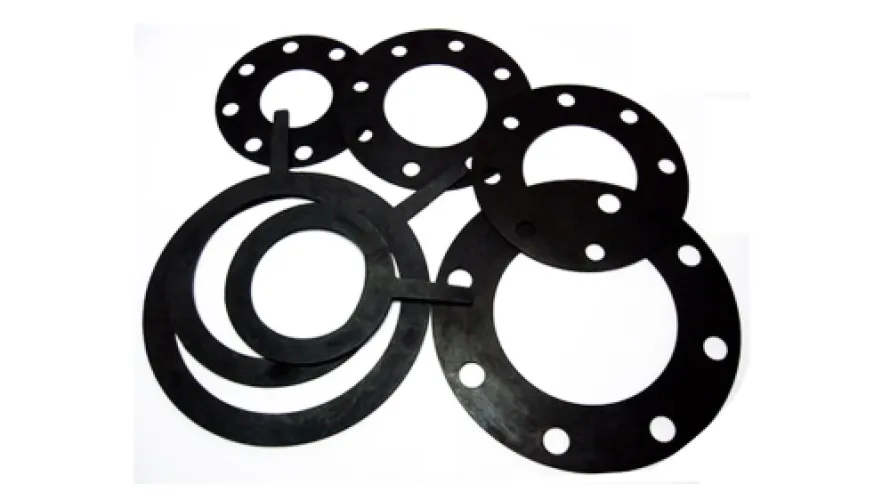

Плоская резиновая прокладка типа УРТ применяется для уплотнения фланцевых соединений трубопроводов, запорной арматуры и насосного оборудования с условным проходом Ду 350 мм. Рабочие среды — вода, воздух, нейтральные среды и нефтепродукты (в зависимости от группы резины). Изделие востребовано на водоводах, технологических линиях промышленных предприятий и в системах перекачки.
Характеристики и что они значат
- Размер 406х422х2 мм — внутренний диаметр 406 мм совпадает с проходным сечением, наружный 422 мм ложится по уплотнительной поверхности фланца, ширина стенки кольца 8 мм.
- Толщина 2 мм — тонкая эластичная прокладка, требующая ровных и чистых зеркал фланцев; при затяжке даёт малую усадку и стабильный зазор.
- Твёрдость 55–75 ед. по Шору А — материал средней жёсткости: заполняет микронеровности, но не выдавливается из стыка под нагрузкой.
- Ру 16 МПа (16 атм по рабочему давлению 1,6 МПа) — прокладка рассчитана на фланцы соответствующего класса, применяется в паре с ответным фланцем того же исполнения.
- Температура от -30 до +80 °C — подходит для наружных трубопроводов и горячей воды умеренных параметров; для пара и высоких температур нужен другой материал.
Соответствие ГОСТ 15180-86
Размеры и исполнение прокладки соответствуют ГОСТ 15180-86 — стандарту на прокладки плоские эластичные для фланцевых соединений. Исполнение плоское, без армирования, плотность резины 1,75 г/см³, цвет чёрный. На каждую партию предоставляется паспорт качества.
Хранение и монтаж
Хранить в сухом закрытом помещении на поддонах, в горизонтальном положении, без перегибов и складок, вдали от нагревательных приборов, масел и прямых солнечных лучей. Перед установкой очистите зеркала фланцев от старого уплотнения и загрязнений, уложите прокладку без смещения относительно отверстий и затягивайте болты крест-накрест в два-три приёма, контролируя равномерность обжатия — при толщине 2 мм перетяжка приводит к выдавливанию резины в проход.
Резиномир поставляет прокладки поштучно и партиями, выполняет раскрой по чертежам и размерам заказчика, отгружает со склада; доставка в Москву и другие регионы.
Частые вопросы о товаре
Диапазон рабочих температур — от -30 до +80 °C. Этого достаточно для холодного и горячего водоснабжения умеренных параметров, воздуха и нейтральных сред. Для пара и более горячих сред следует подбирать прокладку из другого материала.
Изделие рассчитано на фланцы с условным давлением Ру 16, рабочее давление до 1,6 МПа (16 атм). Ресурс во многом зависит от состояния уплотнительных поверхностей и равномерности затяжки крепежа крест-накрест.
Резина толщиной 2 мм режется острым ножом или ножницами по металлу по шаблону, отверстия пробиваются просечкой. Кромку ведите за один проход, чтобы не оставить надрывов, от которых начинается течь.
Заменой служит прокладка того же Ду 350 и Ру 16 с размерами 406х422 мм из резины сопоставимой твёрдости 55–75 ед. Шор А и допустимой по среде. Если есть сомнения, пришлите чертёж или фото детали — подберём аналог.
| Марка | УРТ Д-350-16 |
| Толщина | 2 мм |
| Тип изделия | Прокладка плоская эластичная (уплотнительная) фланцевая |
| Твёрдость по Шору А | 55-75 ед. Шор А |
| ГОСТ | ГОСТ 15180-86 |
| Температура эксплуатации | от -30 до +80 °C |
| Цвет | Чёрный |
| Материал | Резина |
| Плотность (г/м2) | 1.75 г/см3 |
| Применяемость | Уплотнение фланцевых соединений трубопроводов и арматуры |
| Наружний диаметр (мм) | 422 мм |
| Внутренний диаметр (мм) | 406 мм |
| Толщина (мм) | 4 |
| Форма (геометрическая) | Кольцо (полый цилиндр) |
| Среда | Вода, воздух, нейтральные среды, нефтепродукты (в зависимости от группы резины) |
| Размер | 406х422х2 мм мм |
| Плотность (г/см3) | 1.75 |
| Армирование | Нет |
| Единица измерения | шт |
| Максимальное давление МПа (Атм) | 1,6 МПа (16 атм) МПа |
| Исполнение | Плоская, без армирования |
| Ширина стенки кольца | 8 мм |
| Условный проход Ду | 350 мм |
| Условное давление Ру | 16 МПа |
| Расчётный вес листа (422×8×2 мм) | ≈ 0.01 кг |
| Листов в тонне | ≈ 83 333 шт |
