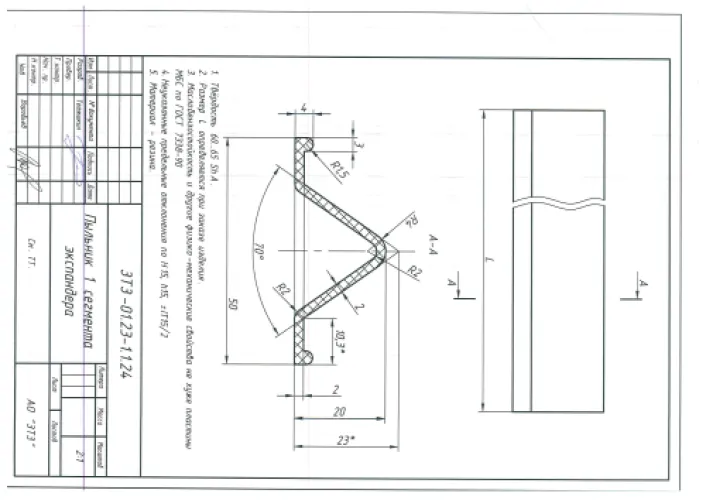

Пыльник УРТ 1 сегмента экспандера по чертежу ЗТЗ-01.23-1.1.24 / Пластина МБС ГОСТ 7338-90
Основные характеристики
Расчёт стоимости
Пыльник изготавливается вырубкой из технической резиновой пластины МБС по ГОСТ 7338-90 и повторяет геометрию сегмента, заданную чертежом ЗТЗ-01.23-1.1.24. Деталь закрывает подвижный узел сегмента экспандера в трубном производстве (УРТ), не допуская попадания окалины, абразивной пыли и брызг смазки внутрь механизма. Такие же уплотнительно-защитные элементы применяют на прессовом и гидравлическом оборудовании, а также в узлах, работающих в контакте с маслами и нефтепродуктами.
Характеристики и что они значат
- Резина МБС — стойка к маслам, бензину и нефтепродуктам: пыльник не разбухает и не теряет форму рядом с гидравликой и консистентной смазкой.
- Твёрдость 50-70 ед. Шор А (средняя, класс С) — сочетание гибкости и упругости: деталь облегает сегмент, но не проминается под давлением потока пыли.
- Температура эксплуатации от -30 до +80 °C — рабочий диапазон цеха и открытой площадки; кратковременный нагрев узла деталь переносит без потери эластичности.
- Без армирования — резина однородна по сечению, кромка после вырубки ровная, отверстия и радиусы выдерживаются по чертежу.
- Форма сегмента по чертежу ЗТЗ-01.23-1.1.24 — готовое изделие, подгонка по месту не требуется.
Соответствие ГОСТ 7338-90
Исходный материал — пластина техническая резиновая маслобензостойкая по ГОСТ 7338-90, класс I (повышенной прочности) либо II. На каждую партию предоставляется паспорт качества на исходную резину и подтверждение изготовления по предоставленному чертежу.
Хранение и монтаж
Хранить в сухом закрытом помещении, на поддонах или стеллажах, в разложенном виде без перегибов и скручивания, вдали от нагревательных приборов, растворителей и прямых солнечных лучей. Перед установкой поверхность узла очистить от окалины и старой смазки, деталь установить без натяга и перекоса, крепёж затягивать равномерно. При доработке резину режут острым ножом с мыльным раствором или на вырубном штампе.
Резиномир изготавливает детали по чертежам и эскизам заказчика, выполняет раскрой под нужный типоразмер, отгружает со склада в Москве, доставка в Москву и другие регионы.
Частые вопросы о товаре
Резина МБС сохраняет эластичность в диапазоне от -30 до +80 °C. При постоянной работе выше +80 °C материал ускоренно стареет, а ниже -30 °C становится жёстким, поэтому для таких условий подбирают резину другой группы.
Неармированная резина твёрдостью 50-70 ед. Шор А режется острым сапожным или монтажным ножом, смоченным мыльным раствором, отверстия пробиваются просечкой. Серийные партии мы изготавливаем вырубкой по штампу — кромка получается ровнее.
Пыльник по чертежу ЗТЗ-01.23-1.1.24 допускает изготовление из пластины МБС класса I или II по ГОСТ 7338-90 близкой твёрдости. Если чертёж неполный или деталь снята с оборудования, пришлите чертёж или фото — подберём замену по геометрии и материалу.
Предоставляем паспорт качества на исходную резиновую пластину по ГОСТ 7338-90 и товаросопроводительные документы на партию готовых изделий, изготовленных по чертежу заказчика.
| Тип изделия | Пыльник |
| Тип резины | МБС |
| Твёрдость по Шору А | 50-70 ед. Шор А |
| ГОСТ | ГОСТ 7338-90 |
| Назначение | Защита узла от пыли и загрязнений |
| Стойкость к маслам и бензину | Стойкая |
| Температура эксплуатации | от -30 до +80 °C |
| Форма поставки | Готовое изделие по чертежу |
| Цвет | Чёрный |
| Материал | Резина маслобензостойкая (МБС) |
| Применяемость | Сегмент экспандера трубного производства (УРТ) |
| Обозначение | ЗТЗ-01.23-1.1.24 |
| Степень твёрдости | Средняя (С) Шор А |
| Форма (геометрическая) | Сегмент (по чертежу) |
| Среда | Масла, нефтепродукты, бензин, воздух |
| Армирование | Без армирования (неармированная) |
| Единица измерения | шт. |
| Способ изготовления | Вырубка (изготовление по чертежу заказчика) |
| Класс резины | Пластина класса I (повышенной прочности) / II |
| Исходный материал | Пластина техническая резиновая МБС |
