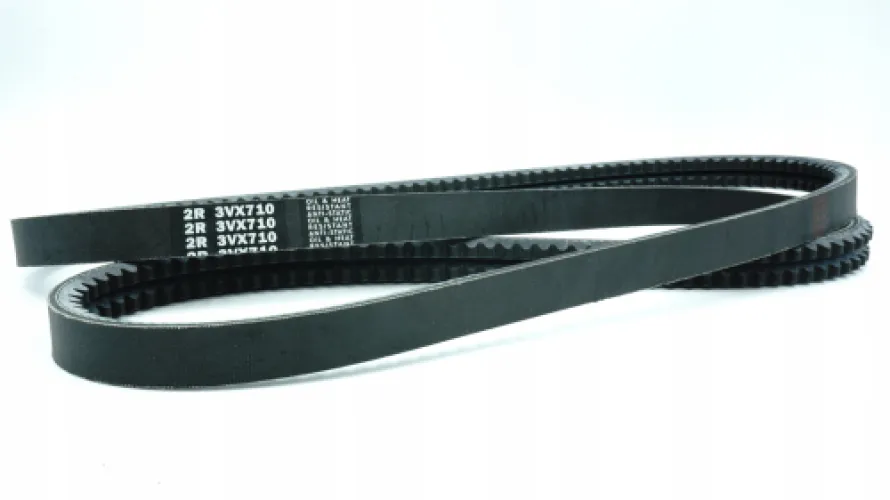

Ремень УРТ клиновой узкого сечения 3V-280/ 711 La мм
Основные характеристики
Расчёт стоимости
Клиновой ремень узкого профиля 3V применяется в приводах промышленного оборудования: компрессоров, вентиляторов и дымососов, металлорежущих и деревообрабатывающих станков, а также в агрегатах сельхозтехники. Узкий клин передаёт больший момент при том же диаметре шкива, чем классические профили, поэтому его ставят там, где нужен компактный привод с высокой нагрузкой.
Характеристики и что они значат
- Профиль 3V, сечение 9,5×8 мм — ремень встаёт в стандартные канавки шкивов 3V/9N, боковые грани работают на трение, вершина клина в канавку не упирается.
- Длина Lp 711 мм (внутренняя ~695 мм) — расчётная длина по нейтральному слою; подбирайте привод именно по Lp, тогда межосевое расстояние и натяжение сойдутся без запаса хода натяжителя.
- Угол клина 40° — соответствует профилю канавки шкивов узкого сечения, исключает проскальзывание и подрезание боковин.
- Полиэфирный кордшнур — низкая вытяжка после приработки, реже требуется подтяжка привода.
- Температура от -30 до +70 °C и скорость до 42 м/с — допускается работа в неотапливаемых цехах и на быстроходных вентиляторных приводах.
- Прорезиненная тканевая обёртка — защищает резину от истирания в канавке и от контакта с пылью и абразивом.
Соответствие стандарту
Ремень изготовлен по размерному ряду DIN 7753 для узких клиновых ремней, обозначение 3V-280. На каждую партию предоставляется паспорт качества производителя.
Хранение и монтаж
Хранить в сухом закрытом помещении, вдали от нагревательных приборов, масел и растворителей, без перегибов и подвешивания на тонкие штыри — деформация корда необратима. Перед установкой сведите шкивы, наденьте ремень без монтировки, затем выставьте натяжение и проверьте соосность шкивов: перекос быстро разрушает боковины. На многоручьевом приводе меняйте все ремни комплектом.
Резиномир отгружает ремни 3V поштучно и комплектами со склада, поможет подобрать смежные длины профиля 3V. Доставка в Москву и другие регионы.
Частые вопросы о товаре
Рабочий диапазон — от -30 до +70 °C. Это температура окружающего воздуха у привода. При более высоком нагреве от корпуса оборудования следует предусмотреть обдув или экран, иначе резина на основе синтетического каучука ускоренно стареет.
Обозначение 3V-280 указывает эффективную длину в десятых долях дюйма, что соответствует Lp 711 мм, внутренняя длина около 695 мм. При подборе ориентируйтесь на Lp 711 мм — именно эта величина используется в расчёте межосевого расстояния.
На шкивы с углом канавки 40° под узкий клин ставят только профиль 3V (аналог 9N/9J) той же длины. Классические профили А или Б сядут неверно и будут проскальзывать. Если маркировка на старом ремне стёрлась, пришлите чертёж или фото детали и шкива — подберём замену.
На отгружаемую партию предоставляется паспорт качества производителя с указанием профиля, длины и даты изготовления. По запросу готовим полный комплект отгрузочных документов для входного контроля на предприятии.
| Температура эксплуатации | от -30 до +70 °C |
| Цвет | Чёрный |
| Материал | Резина на основе синтетического каучука |
| Применяемость | Приводы промышленного оборудования, компрессоры, вентиляторы, станки, сельхозтехника |
| Бренд | УРТ |
| Обозначение | 3V-280 |
| Зубчики | Нет (гладкий) |
| Профиль | 3V мм |
| Стандарт | DIN 7753 |
| Внутренняя длина Li | ~695 м |
| Высота ремня (мм) | 8 мм |
| Длина ремня Lp (мм) | 711 мм |
| Тип | Ремень приводной клиновой узкого сечения |
| Армирование | Полиэфирный кордшнур |
| Форма сечения | Трапециевидное (узкий клин) |
| Ширина ремня (мм) | 9,5 мм |
| Единица измерения | шт |
| Угол клина | 40 град |
| Обёртка | Прорезиненная тканевая |
| Вид ремня | Обёрнутый бесконечный |
| Максимальная скорость | до 42 м/с |
