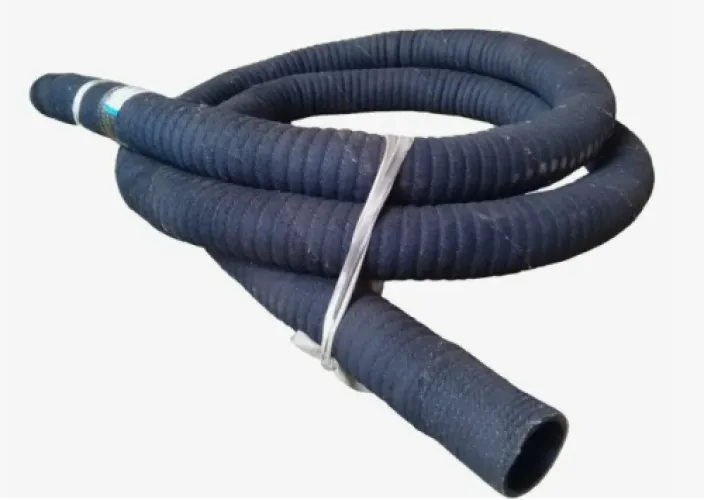

Рукав УРТ напорно-всасывающий КЩ-100-0,3-4000 ГОСТ 5398-76
Основные характеристики
Расчёт стоимости
Рукав напорно-всасывающий класса КЩ предназначен для всасывания и нагнетания растворов кислот и щелочей концентрацией до 20%. Такие рукава применяют на участках слива-налива химических реагентов из цистерн и ёмкостей, в обвязке насосного оборудования гальванических и травильных линий, а также на очистных сооружениях и в котельных при перекачке реагентов водоподготовки.
Характеристики и что они значат
- Внутренний диаметр 100 мм — рукав рассчитан на присоединение к патрубкам и насосам DN100, обеспечивает высокую производительность перекачки без лишнего гидравлического сопротивления.
- Стальная спиральная навивка в каркасе — рукав держит разрежение 0,08 МПа и не сплющивается на всасывающей линии, что критично при работе центробежного насоса «на подсос».
- Рабочее давление 0,3 МПа (группа Б) — изделие работает и на всасывание, и на нагнетание, поэтому одна линия закрывает оба режима.
- Температура от -30 до +50 °C — допускается эксплуатация на открытых площадках зимой и хранение техники в неотапливаемых боксах.
- Отрезок 4000 мм, масса 4,5 кг на погонный метр — готовая мерная длина для типовой обвязки; вес учитывают при подвесе и раскладке рукава.
Соответствие стандарту
Изделие изготовлено по ГОСТ 5398-76 с обозначением КЩ-100-0,3. Стандарт нормирует конструкцию каркаса, стойкость резины к агрессивным средам и методы испытаний давлением. На каждую партию предоставляется паспорт качества производителя.
Хранение и монтаж
Хранить рукав следует в сухом закрытом помещении при отсутствии прямых солнечных лучей и вдали от нагревательных приборов, в бухтах или на стеллажах, без резких перегибов и сплющивания. Резать рукав нужно ножовкой или отрезным диском строго перпендикулярно оси, аккуратно зачищая торец от заусенцев проволоки. При монтаже соблюдают допустимый радиус изгиба и не допускают скручивания; хомуты или обжимные муфты ставят на ровный участок без спирального выступа. Перед пуском линию проверяют на герметичность.
Резиномир поставляет рукава мерными отрезками и в бухтах, выполняет нарезку по размерам заказчика, отгружает со склада в Москве и организует доставку в Москву.
Частые вопросы о товаре
Рабочий диапазон — от -30 до +50 °C. Это позволяет использовать рукав на открытых площадках в зимний период и хранить его в неотапливаемых помещениях. Перекачивать горячие среды выше +50 °C не следует: резина теряет стойкость.
Рукав рассчитан на растворы кислот и щелочей концентрацией до 20% при рабочем давлении 0,3 МПа и разрежении 0,08 МПа. Для концентрированных кислот, растворителей и нефтепродуктов нужны рукава других классов по ГОСТ 5398-76.
Из-за стальной спирали в каркасе рукав режут ножовкой по металлу или отрезным диском строго под 90° к оси. После реза торец зачищают от заусенцев проволоки, иначе хомут или обжимная муфта не даст герметичного соединения.
Замена подбирается по внутреннему диаметру 100 мм, группе Б и классу стойкости КЩ; допустим рукав с более высоким рабочим давлением. Если есть сомнения по присоединительным размерам, отправьте чертёж или фото узла — подберём аналог по кнопке «Подобрать по чертежу».
| Тип изделия | Рукав напорно-всасывающий |
| Назначение | Всасывание и нагнетание кислот и щелочей |
| Температура эксплуатации | от -30 до +50 °C |
| Форма поставки | Отрезок длиной 4 м |
| Материал | Резина на основе кислотощелочестойких каучуков, текстиль, стальная спираль |
| Бренд | URT |
| Длина (мм) | 4000 мм |
| Давление (атм) | 3 МПа |
| Внутренний диаметр (мм) | 100 мм |
| Вид рукава | Напорно всасывающий |
| Стандарт | ГОСТ 5398-76 |
| Форма (геометрическая) | Полый цилиндр (трубка) |
| Среда | Растворы кислот и щелочей концентрацией до 20% |
| Класс | КЩ (кислотощелочестойкий) |
| Вес 1 п.м. | 4.5 кг |
| Длина / толщина (мм) | 4000 мм |
| Группа | Б (всасывание и нагнетание) |
| Обозначение по ГОСТ | КЩ-100-0,3 |
| Армирование | Текстильный каркас с проволочной спиралью |
| Особенность конструкции | Спиральная навивка стальной проволоки, предотвращающая сплющивание при вакууме |
| Разрежение (вакуум) | 0,08 МПа |
| Рабочее давление | 0,3 атм |
Как получить
Бухты до 1 200 кг грузим манипулятором, до 300 кг — вручную. Для отправки в регион нужен адрес терминала транспортной компании и контакт получателя; забор груза со склада бесплатный.
