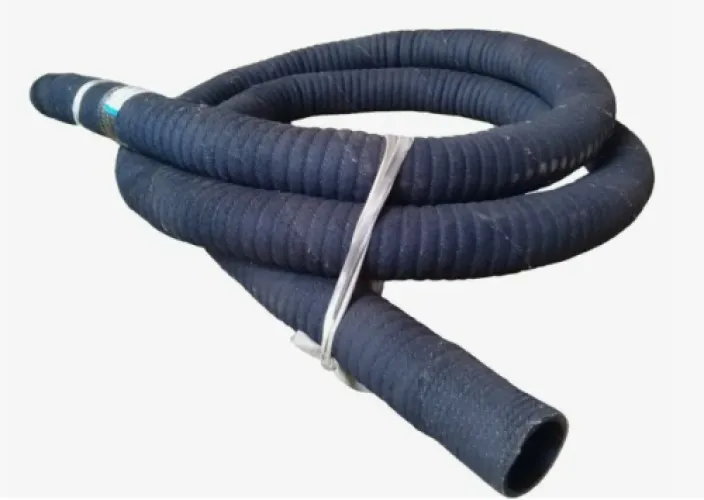

Рукав УРТ напорно-всасывающий КЩ-50-1,0-10000 ГОСТ 5398-76
Основные характеристики
Расчёт стоимости
Напорно-всасывающий рукав класса КЩ с внутренним диаметром 50 мм предназначен для всасывания и нагнетания кислот и щелочей концентрацией до 20%. Такие рукава применяют на сливо-наливных эстакадах при перекачке электролита и растворов реагентов, в гальванических и травильных цехах, а также на насосных установках водоподготовки и очистных сооружений, где резина обычного назначения быстро теряет прочность.
Характеристики и что они значат
- Внутренний диаметр 50 мм — стандартный размер под патрубки и хомуты DN50, рукав стыкуется с типовыми насосами без переходников.
- Класс КЩ — резина на основе синтетических каучуков стойка к агрессивным средам концентрацией до 20%, шланг не набухает и не растрескивается изнутри.
- Разрежение 0,08 МПа — металлическая спираль в каркасе не даёт стенке схлопнуться на всасывании, поэтому рукав работает и на приёмной линии насоса.
- Температура от -30 до +90 °C — допустима работа на открытых площадках зимой и перекачка подогретых растворов.
- Отрезок 10 м, масса 1,9 кг на погонный метр — цельная плеть без стыков, вес учитывают при расчёте опор и подвесов трассы.
Соответствие стандарту
Рукав изготовлен по ГОСТ 5398-76, обозначение КЩ-50-1,0, группа Б. На каждую партию предоставляется паспорт качества с указанием типоразмера, даты изготовления и результатов приёмочных испытаний.
Хранение и монтаж
Хранить в сухом закрытом помещении, вдали от нагревательных приборов, масел и прямых солнечных лучей, в бухтах на поддонах, без резких перегибов и сдавливания. Резка выполняется отрезным диском или острым ножом строго перпендикулярно оси, чтобы витки спирали не выступали за торец; концы зачищают и монтируют на штуцер с двумя хомутами. Радиус изгиба выдерживают не меньше рекомендованного, чтобы спираль не деформировалась.
Резиномир отгружает рукав отрезками по 10 м и нарезкой по размерам заказчика со склада, оформляет документы на партию; доставка в Москву и регионы согласовывается при заказе.
Частые вопросы о товаре
Диапазон эксплуатации — от -30 до +90 °C. Это позволяет использовать рукав на открытых площадках в холодный период и перекачивать подогретые растворы кислот и щелочей концентрацией до 20% без потери эластичности стенки.
Рез выполняют отрезным диском или острым ножом строго поперёк оси. Внутри каркаса стальная спираль, поэтому после реза торец зачищают, чтобы проволока не выступала и не повреждала уплотнение при посадке на штуцер.
Взаимозаменяемы рукава того же класса КЩ по ГОСТ 5398-76 с диаметром 50 мм и близким рабочим давлением. Важно совпадение среды и разрежения 0,08 МПа. Если есть сомнения, замену подберут по чертежу или фото детали.
На отгружаемую партию оформляется паспорт качества с указанием обозначения КЩ-50-1,0, группы Б, длины отрезка и стандарта ГОСТ 5398-76. По запросу прикладываются товаросопроводительные документы для входного контроля.
| Тип изделия | Рукав резиновый напорно-всасывающий |
| Назначение | Всасывание и нагнетание кислот и щелочей |
| Температура эксплуатации | от -30 до +90 °C |
| Форма поставки | Отрезок 10 м |
| Материал | Резина на основе синтетических каучуков |
| Бренд | URT |
| Длина (мм) | 10000 мм |
| Давление (атм) | 10 МПа |
| Внутренний диаметр (мм) | 50 мм |
| Вид рукава | Напорно-всасывающий |
| Стандарт | ГОСТ 5398-76 |
| Форма (геометрическая) | Полый цилиндр (трубка) |
| Среда | Кислоты и щёлочи концентрацией до 20% |
| Класс | КЩ (кислотощелочестойкий) |
| Вес 1 п.м. | 1.9 кг |
| Длина / толщина (мм) | 10000 мм |
| Группа | Б |
| Обозначение по ГОСТ | КЩ-50-1,0 |
| Армирование | Металлическая спираль, текстильный каркас |
| Особенность конструкции | Внутренний резиновый слой, текстильный каркас со спиралью, наружный резиновый слой |
| Разрежение (вакуум) | 0,08 МПа |
| Рабочее давление | 1,0 атм |
