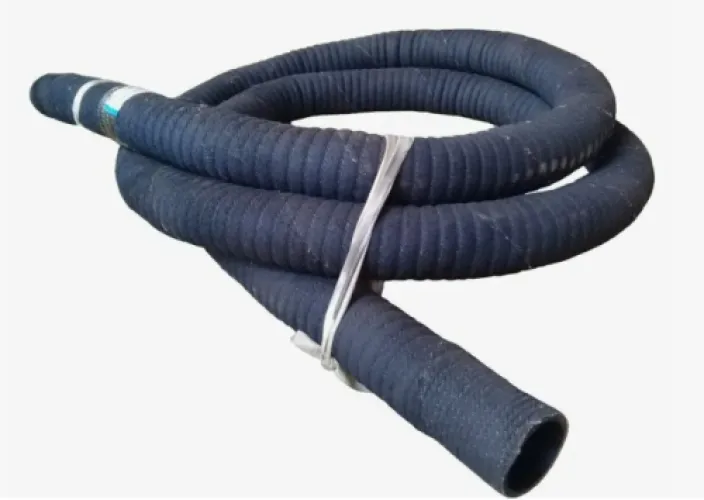

Рукав УРТ напорно-всасывающий КЩ-75-1,0-6000 ГОСТ 5398-76
Основные характеристики
Расчёт стоимости
Напорно-всасывающий рукав класса КЩ предназначен для всасывания и нагнетания кислот и щелочей концентрацией до 20% в трубопроводных системах. Такие рукава применяют на сливо-наливных эстакадах при перекачке агрессивных реагентов из цистерн, на участках химводоподготовки и травления, а также в качестве гибкой вставки между насосом и стационарным трубопроводом, где нужна компенсация вибрации и смещений.
Характеристики и что они значат
- Внутренний диаметр 75 мм — рукав стыкуется со штуцерами и патрубками под условный проход 75; посадка выполняется на хомуты или обжимные муфты соответствующего размера.
- Обозначение КЩ-75-1,0 — кислотощелочестойкое исполнение с рабочим давлением 1,0 МПа (10 атм), запас по напору для насосной перекачки реагентов.
- Разрежение 0,08 МПа и стальная спираль в стенке — рукав не сплющивается на всасывающей линии, сохраняет проходное сечение при работе насоса «на подсос».
- Температура от -30 до +90 °C — допускается наружная эксплуатация в холодный период и перекачка подогретых растворов без потери эластичности.
- Отрезок 6000 мм, масса 3,3 кг на погонный метр — готовая мерная длина около 20 кг, удобная для монтажа одной линии без стыков.
Соответствие стандарту
Изделие изготовлено по ГОСТ 5398-76, класс КЩ. Конструкция — резина на основе кислотощелочестойких каучуков с текстильным каркасом и стальной спиралью. На каждую партию предоставляется паспорт качества.
Хранение и монтаж
Храните рукав в сухом закрытом помещении, в бухтах на поддонах, вдали от нагревательных приборов, масел и прямого солнца, без резких перегибов и заломов спирали. Резку выполняют болгаркой с отрезным кругом или ножовкой по металлу — спираль перекусывают, а срез зачищают, чтобы кромка не резала уплотнение. Радиус изгиба при монтаже выдерживают плавным, наконечники обжимают по спирали.
Компания «Резиномир» отгружает рукав мерными отрезками и по длине заказчика со склада, доставка в Москву и другие регионы.
Частые вопросы о товаре
Диапазон эксплуатации — от -30 до +90 °C. Это позволяет использовать рукав на открытых площадках зимой и перекачивать подогретые растворы кислот и щелочей концентрацией до 20% без потери эластичности стенки.
Удобнее всего болгаркой с отрезным кругом по металлу либо ножовкой: сначала прорезают резину, затем перекусывают виток спирали. Срез зачищают от заусенцев, иначе острый конец проволоки повредит уплотнение и манжету наконечника.
Классы Б, П, Г рассчитаны на другие среды и для кислот и щелочей не подходят. Заменять допустимо только на кислотощелочестойкий рукав того же диаметра 75 мм и давления 1,0 МПа. Если сомневаетесь — пришлите чертёж или фото узла, мы подберём аналог.
На отгружаемую партию оформляется паспорт качества с указанием обозначения КЩ-75-1,0 и ГОСТ 5398-76. По запросу предоставляем отгрузочные документы и сведения о соответствии требованиям ТР ЕАЭС.
| Тип изделия | Рукав напорно-всасывающий |
| Назначение | Всасывание и нагнетание кислот и щелочей в трубопроводных системах |
| Температура эксплуатации | от -30 до +90 °C |
| Форма поставки | Отрезок длиной 6000 мм |
| Материал | Резина на основе кислотощелочестойких каучуков с текстильным каркасом |
| Бренд | URT (УРТ) |
| Бренд | URT |
| Длина (мм) | 6000 мм |
| Давление (атм) | 10 МПа |
| Внутренний диаметр (мм) | 75 мм |
| Вид рукава | Напорно-всасывающий |
| Стандарт | ГОСТ 5398-76 |
| Форма (геометрическая) | Полый цилиндр (трубка) |
| Среда | Кислоты и щёлочи концентрацией до 20% |
| Класс | КЩ (кислотощелочестойкий) |
| Вес 1 п.м. | 3.3 кг |
| Длина / толщина (мм) | 6000 мм |
| Обозначение по ГОСТ | КЩ-75-1,0 |
| Армирование | Текстильный каркас со стальной спиралью |
| Особенность конструкции | Металлическая спираль в стенке, предотвращающая сплющивание при вакууме |
| Разрежение (вакуум) | 0,08 МПа |
Как получить
Бухты до 1 200 кг грузим манипулятором, до 300 кг — вручную. Для отправки в регион нужен адрес терминала транспортной компании и контакт получателя; забор груза со склада бесплатный.
