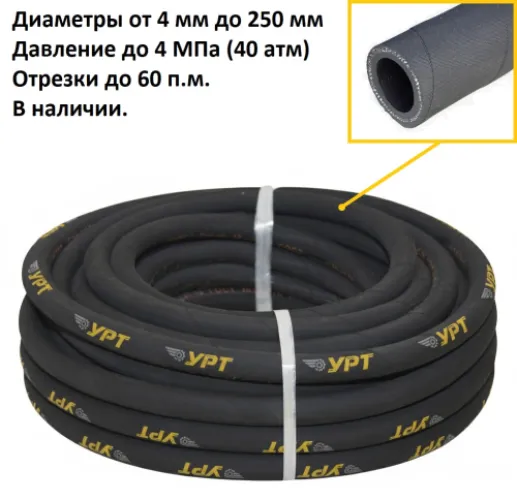

Рукав УРТ с текстильным каркасом Г 63-1,0 ГОСТ 18698-79
Основные характеристики
Расчёт стоимости
Напорный рукав марки Г предназначен для подачи газов под давлением — ацетилена, пропана, бутана, углекислого газа. Типоразмер 63-1,0 с внутренним диаметром 63 мм применяют на постах газосварки и газорезки, в магистральных участках промышленного газоснабжения и при обвязке газобаллонного оборудования, где нужен большой расход газа при умеренном давлении.
Характеристики и что они значат
- Внутренний диаметр 63 мм при наружном 84 мм — рукав крупного сечения, рассчитанный на магистральную подачу газа к нескольким постам, а не на ручную горелку.
- Рабочее давление 1,0 МПа и разрывное не менее 3,0 МПа — трёхкратный запас прочности, что исключает разрыв при кратковременных скачках в линии.
- Толщина стенки 10,5 мм с текстильным каркасом — стенка держит форму, не пережимается при укладке и защищает внутренний слой от механических повреждений на площадке.
- Температура от -35 до +50 °C — допускается работа на открытых площадках зимой, резина сохраняет эластичность и не растрескивается на морозе.
- Резина на основе синтетических каучуков, плотность 1,55 г/см³ — материал стоек к воздействию углеводородных газов.
Соответствие стандарту
Рукав изготовлен по ГОСТ 18698-79 навивочным способом (универсальная рукавная технология). Обозначение Г 63-1,0 расшифровывается как марка для газов, внутренний диаметр 63 мм и рабочее давление 1,0 МПа. На каждую партию оформляется паспорт качества с указанием даты изготовления и результатов испытаний.
Хранение и монтаж
Храните бухты в сухом закрытом помещении, на поддонах, вдали от отопительных приборов, масел и прямых солнечных лучей, не допуская резких перегибов и заломов. Резать мерные отрезки следует острым ножом строго перпендикулярно оси, чтобы торец плотно сел на штуцер. Крепление — хомутами по всей длине посадки ниппеля; радиус изгиба при прокладке трассы выдерживайте плавным, без петель под нагрузкой.
Компания «Резиномир» поставляет рукав бухтами и мерными отрезками по длине заказчика, отгружает со склада, оформляет документы на партию. Возможна доставка в Москву и самовывоз со склада в Москве.
Частые вопросы о товаре
Диапазон рабочих температур — от -35 до +50 °C. Это позволяет использовать рукав на открытых площадках круглый год: при отрицательных температурах резина сохраняет эластичность, а верхний предел учитывает нагрев от солнца и близости оборудования.
Рабочее давление — 1,0 МПа (около 10 атмосфер), разрывное — не менее 3,0 МПа. Запас прочности трёхкратный, поэтому кратковременные скачки в газовой линии рукав переносит без потери герметичности при исправных соединениях.
Используйте острый нож с длинным лезвием либо специальный резак для рукавов. При толщине стенки 10,5 мм режьте в один проход строго под 90 градусов к оси — ровный торец обеспечит плотную посадку на ниппель и надёжное обжатие хомутом.
Замена подбирается по совпадению марки (Г — для газов), внутреннего диаметра и рабочего давления по ГОСТ 18698-79. Рукава марок Б или Кщ для газовых линий не применяются. Если сомневаетесь в подборе, отправьте чертёж или фото узла — мы подберём аналог по кнопке «Подобрать по чертежу».
| Марка | Г |
| Назначение | Подача газов под давлением в системах газосварки, газорезки и промышленного газоснабжения |
| Температура эксплуатации | от -35 до +50 °C |
| Форма поставки | Бухта (мерными отрезками) |
| Материал | Резина на основе синтетических каучуков |
| Плотность (г/м2) | 1,55 г/см3 |
| Давление (атм) | 10 МПа |
| Обозначение | Г 63-1,0 |
| Наружний диаметр (мм) | 84 мм |
| Внутренний диаметр (мм) | 63 мм |
| Вид рукава | Напорный с текстильным каркасом |
| Давление (МПа) | 1 |
| Стандарт | ГОСТ 18698-79 |
| Форма (геометрическая) | Полый цилиндр (трубка) |
| Среда | Газы |
| Вариант расчета плотности | По объему |
| Плотность (г/см3) | 1.55 |
| Тип | Рукав напорный с текстильным каркасом |
| Армирование | Текстильный каркас (нити/нити оплётки) |
| Единица измерения | м |
| Толщина стенки (мм) | 10,5 мм |
| Способ изготовления | Навивочный (УРТ — универсальная рукавная технология) |
| Разрывное давление | не менее 3,0 МПа |
| Расшифровка марки | Г — для подачи газов (ацетилен, пропан, бутан, углекислый газ) |
Как получить
Бухты до 1 200 кг грузим манипулятором, до 300 кг — вручную. Для отправки в регион нужен адрес терминала транспортной компании и контакт получателя; забор груза со склада бесплатный.
