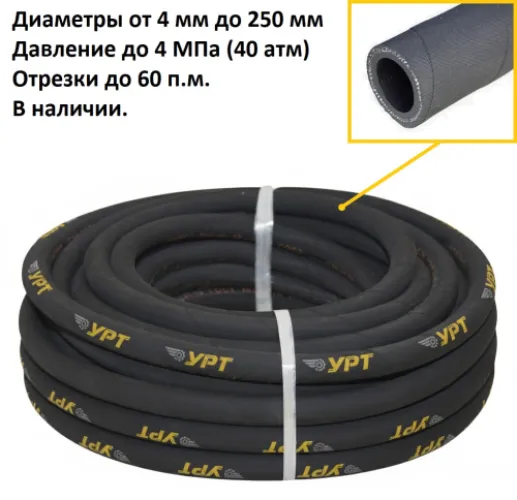

Рукав УРТ с текстильным каркасом Ш 32-1,0 ГОСТ 18698-79
Основные характеристики
Расчёт стоимости
Напорный рукав марки Ш с текстильным каркасом предназначен для подачи абразивных материалов — песка, гравия, пескоструйных смесей — а также щелочных растворов концентрацией до 20 % под давлением. Такие рукава применяют на пескоструйных установках, при гидронамыве и подаче песчано-гравийных смесей на стройплощадках, а также в системах перекачки щелочных сред на производствах и в котельных.
Характеристики и что они значат
- Внутренний диаметр 32 мм — рукав подбирается под штуцеры и хомуты соответствующего размера; наружный диаметр 47 мм учитывают при выборе обжимных муфт.
- Толщина стенки 7,5 мм — внутренний слой имеет запас на истирание абразивом, поэтому рукав дольше держит песок и гравий, чем тонкостенные шланги.
- Рабочее давление 1,0 МПа при разрывном не менее 3,0 МПа — трёхкратный запас прочности, что позволяет работать с компрессорными и насосными линиями без риска разрыва на пиках.
- Температура от -35 до +50 °C — рукав сохраняет гибкость на морозе и пригоден для сезонных работ на открытых площадках.
- Текстильный каркас между двумя резиновыми слоями — конструкция держит давление и одновременно допускает изгиб по трассе без залома.
Соответствие стандарту
Изделие изготовлено по ГОСТ 18698-79, обозначение — Ш 32-1,0. Стандарт нормирует размеры, конструкцию каркаса и испытательное давление, поэтому рукава разных партий стыкуются с одной и той же арматурой. На каждую партию предоставляется паспорт качества.
Хранение и монтаж
Храните рукав в бухтах в сухом закрытом помещении, на поддонах, вдали от отопительных приборов, масел и растворителей, без перегибов и сплющивания витков. Резать удобно острым ножом по разметке, строго перпендикулярно оси, чтобы торец плотно сел на штуцер. Радиус изгиба на трассе выдерживайте плавным, крепление — хомутами или обжимными муфтами по наружному диаметру 47 мм.
Компания «Резиномир» отпускает рукав погонными метрами и бухтами, режет длину под размеры заказчика, отгружает со склада в Москве и организует доставку в Москву.
Частые вопросы о товаре
Диапазон рабочих температур — от -35 до +50 °C. Это позволяет использовать рукав на открытых площадках зимой и летом. Длительный нагрев выше +50 °C и контакт с горячими поверхностями ускоряют старение резины, поэтому трассу лучше вести в стороне от нагретых узлов.
Рабочее давление — 1,0 МПа, разрывное — не менее 3,0 МПа, то есть трёхкратный запас прочности. Для пескоструйных и насосных линий этого достаточно, но превышать рабочее значение и создавать гидроудары не следует.
Режьте острым ножом по разметке, перпендикулярно оси, чтобы торец сел на штуцер без перекоса. Крепление — червячными хомутами или обжимными муфтами, подобранными под наружный диаметр 47 мм; посадочное место предварительно очистите.
Замена подбирается по внутреннему диаметру 32 мм, рабочему давлению 1,0 МПа и стойкости к абразиву и щёлочи до 20 %. Рукава других марок по ГОСТ 18698-79 рассчитаны на иные среды и не всегда взаимозаменяемы. Если сомневаетесь, отправьте чертёж или фото узла — подберём аналог.
| Марка | Ш |
| Назначение | Транспортирование абразивных материалов и щелочных растворов под давлением |
| Температура эксплуатации | от -35 до +50 °C |
| Форма поставки | Бухта |
| Материал | Резина на основе синтетических каучуков + текстиль |
| Плотность (г/м2) | 1.55 г/см3 |
| Давление (атм) | 10 МПа |
| Обозначение | Ш 32-1,0 ГОСТ 18698-79 |
| Наружний диаметр (мм) | 47 мм |
| Внутренний диаметр (мм) | 32 мм |
| Вид рукава | Напорный с текстильным каркасом |
| Давление (МПа) | 1 |
| Стандарт | ГОСТ 18698-79 |
| Форма (геометрическая) | Полый цилиндр (трубка) |
| Среда | Абразивные материалы, щелочные растворы до 20 % |
| Вариант расчета плотности | По объему |
| Плотность (г/см3) | 1.55 |
| Тип | Рукава напорные |
| Армирование | Текстильный каркас (навивка/оплётка нитями) |
| Единица измерения | м (погонный метр) |
| Толщина стенки (мм) | 7,5 мм |
| Разрывное давление | не менее 3,0 МПа |
| Расшифровка марки | Ш — рукав для подачи абразивных материалов (песок, гравий) и щелочных растворов концентрацией до 20 % |
| Конструкция | Внутренний резиновый слой, текстильный каркас (нити/ткань), наружный резиновый слой |
Как получить
Бухты до 1 200 кг грузим манипулятором, до 300 кг — вручную. Для отправки в регион нужен адрес терминала транспортной компании и контакт получателя; забор груза со склада бесплатный.
