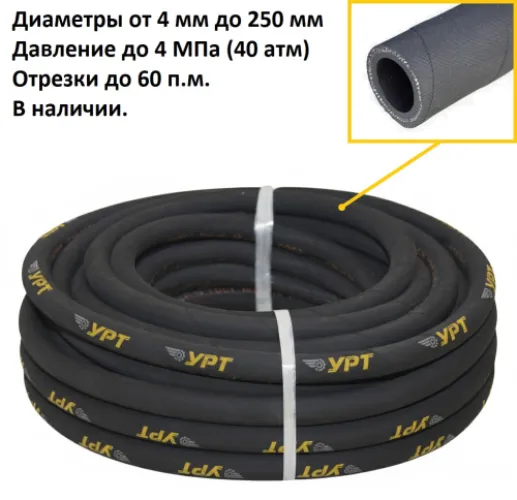

Рукав УРТ с текстильным каркасом ВГ 50-1,0 ГОСТ 18698-79/ТУ
Основные характеристики
Расчёт стоимости
Напорный резиновый рукав марки ВГ применяется для подачи горячей воды под давлением на промышленных объектах: обвязка теплопунктов и котельных при временных схемах, промывка и опрессовка систем отопления, подача воды к моечному и технологическому оборудованию. Внутренний диаметр 50 мм подходит для соединения с патрубками и штуцерами типового ряда, наружный диаметр 69 мм учитывают при подборе хомутов и проходных отверстий.
Характеристики и что они значат
- Марка ВГ — резиновая камера рассчитана на контакт с горячей водой, диапазон эксплуатации от -35 до +100 °C: рукав не дубеет при зимнем хранении на улице и держит кипяток в рабочем контуре.
- Рабочее давление 1,0 МПа при разрывном не менее 3,0 МПа — трёхкратный запас прочности, что допускает работу с гидроударами в сетях отопления и водоснабжения.
- Текстильный каркас из нитей (навивка или оплётка) удерживает форму под давлением и оставляет рукав гибким — его можно укладывать по трассе без жёстких отводов.
- Толщина стенки 9,5 мм при диаметре 50 мм — стенка защищает камеру от истирания о бетон и металлические кромки при протяжке рукава.
- Резина на основе синтетических каучуков плотностью 1,55 г/см³ — стабильная масса погонного метра, удобно считать нагрузку на опоры и вес бухты.
Соответствие стандарту
Рукав изготовлен по ГОСТ 18698-79 и ТУ производителя: обозначение ВГ 50-1,0 однозначно определяет среду, внутренний диаметр и рабочее давление. На каждую партию предоставляется паспорт качества с указанием даты изготовления и результатов испытаний давлением.
Хранение и монтаж
Храните рукав в сухом закрытом помещении, в бухтах на поддонах, без резких перегибов и вдали от нагревательных приборов, масел и прямых солнечных лучей. Резать удобно ножом с длинным лезвием строго перпендикулярно оси, чтобы срез лёг ровно на штуцер. Соединение выполняют хомутами по наружному диаметру 69 мм, посадочное место предварительно очищают от заусенцев; радиус изгиба выдерживают, не допуская залома каркаса.
Резиномир поставляет рукав отрезками нужной длины и бухтами, отгружает со склада, оформляет документы на партию; доставка в Москву и по регионам.
Частые вопросы о товаре
Диапазон эксплуатации — от -35 до +100 °C. Марка ВГ предназначена именно для горячей воды до +100 °C. Для пара, масел или агрессивных сред этот рукав не применяют — там нужны другие марки по назначению среды.
Рабочее давление — 1,0 МПа (около 10 атм), разрывное — не менее 3,0 МПа. Запас прочности трёхкратный, что позволяет работать в сетях с гидроударами, но превышать номинал длительно не следует.
Реже острым ножом с длинным лезвием или отрезным диском по резине, удерживая рез перпендикулярно оси. Текстильный каркас лучше проходить в один проход, чтобы нити не распускались, а затем зачистить кромку среза.
Заменяют рукавом того же внутреннего диаметра 50 мм и давления 1,0 МПа по ГОСТ 18698-79, подходящим по среде и температуре. На партию выдаём паспорт качества. Если сомневаетесь в подборе, пришлите чертёж или фото узла — подберём аналог по ним.
| Марка | ВГ |
| Назначение | Подача горячей воды под давлением |
| Температура эксплуатации | от -35 до +100 °C |
| Материал | Резина на основе синтетических каучуков |
| Плотность (г/м2) | 1,55 г/см3 |
| Давление (атм) | 10 МПа |
| Обозначение | ВГ 50-1,0 |
| Наружний диаметр (мм) | 69 мм |
| Внутренний диаметр (мм) | 50 мм |
| Вид рукава | Напорный с текстильным каркасом |
| Давление (МПа) | 1 |
| Стандарт | ГОСТ 18698-79 |
| Форма (геометрическая) | Полый цилиндр (трубка) |
| Среда | Горячая вода |
| Вариант расчета плотности | По объему |
| Плотность (г/см3) | 1.55 |
| Тип | Рукава напорные |
| Армирование | Текстильный каркас (нити/оплётка) |
| Единица измерения | м |
| Толщина стенки (мм) | 9,5 мм |
| Способ изготовления | Навивочный/оплёточный, вулканизация |
| Разрывное давление | не менее 3,0 МПа |
| Расшифровка марки | ВГ — для горячей воды (до +100 °C) |
Как получить
Бухты до 1 200 кг грузим манипулятором, до 300 кг — вручную. Для отправки в регион нужен адрес терминала транспортной компании и контакт получателя; забор груза со склада бесплатный.
