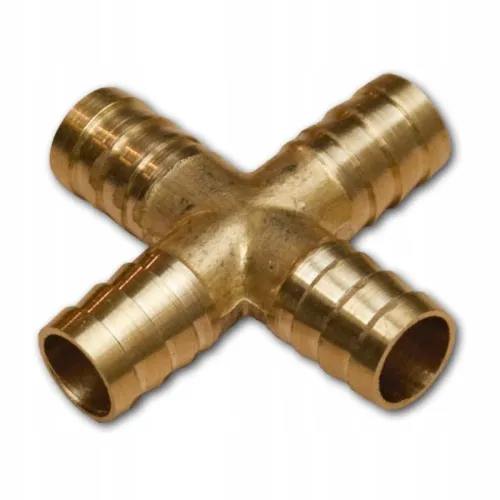

Соединение для шланга X-образное латунь 10 мм
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.
Крестовина из натуральной латуни предназначена для разветвления шланговых линий на четыре направления. Штуцеры типа «ёлочка» рассчитаны на рукав с внутренним диаметром 10 мм и применяются в системах капельного и стационарного полива, в пневматических разводках низкого давления, на топливных и водяных магистралях, а также в обвязке лабораторного оборудования.
Характеристики и что они значат
- Условный проход Ду 10 мм — равнопроходная конструкция: поток делится между ветвями без сужения сечения, потери напора на узле минимальны.
- 4 присоединения — из одной точки запитываются три отвода, не нужно ставить каскад тройников и лишние хомуты.
- Рабочее давление до 10 атм — подходит для водопроводных и поливочных контуров и пневмолиний цехового давления.
- Температура -20…+100 °C — допускается горячая вода и работа на открытом воздухе в холодный сезон при условии слива среды на зиму.
- Латунь без покрытия — стойкость к воде и воздуху, отсутствие отслаивающегося слоя, совместимость с маслами и слабоагрессивными жидкостями.
- Зубчатая ёлочка — рукав удерживается насечками, соединение не сползает под пульсацией.
Соответствие и документы
Изделие поставляется по техническим условиям изготовителя; отдельный ГОСТ в маркировке не заявлен. На партию предоставляется паспорт качества с указанием материала и типоразмера — этого достаточно для входного контроля и списания на объекте.
Хранение и монтаж
Хранить в сухом закрытом помещении, в таре или на поддонах, отдельно от кислот и реагентов, вызывающих потемнение латуни. Перед монтажом торец шланга ровно обрезать ножом, при плотной посадке прогреть в горячей воде и надвинуть на штуцер до упора по всем зубчикам, затем зафиксировать червячным или ленточным хомутом. Шланг заводить без перегиба у самого штуцера — иначе сечение 10 мм частично перекрывается.
Резиномир отгружает соединения со склада поштучно и партиями, помогает подобрать хомуты и ответные фитинги под ваш рукав; доставка в Москву и отправка в регионы транспортными компаниями.
Частые вопросы о товаре
Диапазон эксплуатации -20…+100 °C. То есть допустима подача горячей воды и работа на улице зимой. Ограничение чаще задаёт не латунь, а материал шланга и хомута, поэтому при горячих средах подбирайте рукав с соответствующей термостойкостью.
Рабочее давление — до 10 атм при условном проходе 10 мм. Для поливочных, водяных и пневматических линий этого достаточно. При пульсирующем давлении рекомендуем ставить два хомута на каждый штуцер или использовать усиленный армированный рукав.
Функционально её заменяют латунные или полипропиленовые крестовины с ёлочкой того же диаметра 10 мм, а также сборка из двух тройников. Если сомневаетесь в посадочных размерах или количестве ветвей, пришлите чертёж либо фото детали — подберём аналог по нему.
На отгружаемую партию оформляется паспорт качества с указанием материала (латунь), типоразмера Ду 10 мм и количества присоединений. По запросу дополняем комплект товарными документами для бухгалтерии и входного контроля.
| Тип изделия | Соединение (штуцер) для шланга |
| Назначение | Соединение и разветвление шлангов |
| Температура эксплуатации | -20…+100 °C |
| Цвет | Жёлтый (латунный) |
| Материал | Латунь |
| Применяемость | Системы полива, пневматика, топливные и водяные магистрали, лабораторное оборудование |
| Зубчики | Есть |
| Форма (геометрическая) | X-образная (крестовина) |
| Среда | Вода, воздух, слабоагрессивные жидкости, масла |
| Диаметр штуцера (мм) | 10 мм |
| Стойкость | Коррозионная стойкость к воде и воздуху |
| Единица измерения | шт |
| Внутр. диаметр шланга (мм) | 10 мм |
| Количество ветвей | 4 шт |
| Покрытие | Без покрытия (натуральная латунь) |
| Присоединение к рукаву | Ёлочка (штуцер с зубчиками) |
| Тип конструкции | Крестовина равнопроходная |
| Способ монтажа | Насадка шланга на штуцер с фиксацией хомутами |
| Условный проход Ду | 10 мм |
| Рабочее давление | до 10 атм |
| Количество присоединений | 4 шт |
