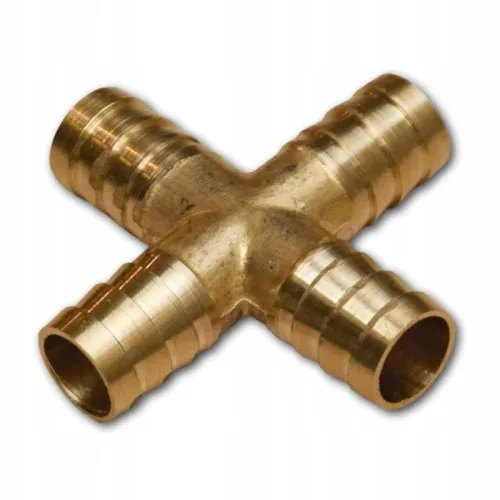

Соединение для шланга X-образное латунь 8 мм
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.
X-образный штуцерный соединитель из латуни служит для разветвления гибкого шланга с внутренним диаметром 8 мм сразу на четыре направления. Такие крестовины ставят в системах капельного и садового полива, в低 пневмолиниях подачи сжатого воздуха к нескольким потребителям, а также в лабораторном и бытовом оборудовании, где нужно развести воду или воздух по параллельным контурам без применения резьбовых узлов.
Характеристики и что они значат
- Условный проход Ду 8 мм и диаметр штуцера 8 мм — соединитель рассчитан на шланг с внутренним диаметром ровно 8 мм; более тонкий шланг натянуть не удастся, более широкий не даст герметичности даже под хомутом.
- Рабочее давление до 10 атм — запас для бытового водопровода и большинства компрессорных линий низкого давления; при пульсирующем давлении каждое из соединений обязательно фиксируется червячным хомутом.
- Температура эксплуатации -20…+100 °C — допускается работа с горячей водой и уличная эксплуатация; ограничение по холоду связано с замерзанием среды внутри канала, на зиму линию продувают.
- Четыре присоединения под 90° — крестообразная ориентация позволяет собрать симметричный узел разводки в одной плоскости, без дополнительных уголков.
- Натуральная латунь без покрытия — материал коррозионностоек, не ржавеет при контакте с водой, воздухом и слабоагрессивными жидкостями; со временем поверхность лишь темнеет, на прочность это не влияет.
Документы на партию
Изделие поставляется без указания конкретного ГОСТ или ТУ — контролируемыми параметрами являются материал (латунь), диаметр штуцера 8 мм и количество ветвей. На отгружаемую партию предоставляется паспорт качества поставщика.
Хранение и монтаж
Храните фитинги в сухом закрытом помещении, в таре или на поддонах, отдельно от агрессивных химикатов, чтобы не повредить поверхность латуни. Перед монтажом конец шланга прогревают в горячей воде и насаживают на зубчатую ёлочку до упора, после чего затягивают хомут по канавке штуцера. Резьбы у изделия нет, ФУМ-лента и герметик не требуются — герметичность обеспечивает натяг шланга и хомут.
Резиномир отгружает соединители поштучно и партиями со склада, комплектует заказ хомутами и шлангом нужного диаметра, доставка в Москву и транспортными компаниями по России.
Частые вопросы о товаре
Соединитель рассчитан на воду, сжатый воздух и слабоагрессивные жидкости в диапазоне -20…+100 °C при давлении до 10 атм. Для горячей воды пригоден, для пара и агрессивных кислотных сред — нет.
Да. Зубчики ёлочки удерживают шланг от соскальзывания, но герметичность при давлении до 10 атм обеспечивает только червячный хомут, затянутый по канавке каждого из четырёх штуцеров.
Штуцер выполнен под внутренний диаметр шланга 8 мм. Шланг 6 мм натянуть практически невозможно, 10 мм будет травить даже под хомутом. Аналоги и переходные размеры подберём по чертежу или фото вашей детали.
На отгруженную партию предоставляется паспорт качества поставщика с указанием материала (латунь), диаметра штуцера 8 мм и количества ветвей. Товарные документы оформляются для юрлиц и физлиц.
| Тип изделия | Соединитель (фитинг) для шланга |
| Назначение | Разветвление шланга на четыре направления |
| Температура эксплуатации | -20…+100 °C |
| Цвет | Жёлтый (латунный) |
| Материал | Латунь |
| Применяемость | Полив, пневмосистемы, лабораторное и бытовое оборудование |
| Зубчики | Есть |
| Форма (геометрическая) | X-образная (крестовина) |
| Среда | Вода, воздух, слабоагрессивные жидкости |
| Диаметр штуцера (мм) | 8 мм |
| Стойкость | Коррозионностойкое, не ржавеет |
| Единица измерения | шт |
| Внутр. диаметр шланга (мм) | 8 мм |
| Количество ветвей | 4 шт |
| Покрытие | Без покрытия (натуральная латунь) |
| Резьба | Отсутствует мм |
| Присоединение к рукаву | Ёлочка (штуцер с зубцами) |
| Тип конструкции | Крестовина, штуцерная (ёлочка) |
| Способ монтажа | Насадка на шланг с фиксацией хомутом |
| Условный проход Ду | 8 мм |
| Рабочее давление | до 10 атм |
| Взаимная ориентация фитингов | Крестообразная, 90° град |
| Количество присоединений | 4 шт |
