Стропы канатные опрессовка 3СК 20 тн, 4 м (3СК-20,0/4000)
Основные характеристики
Расчёт стоимости

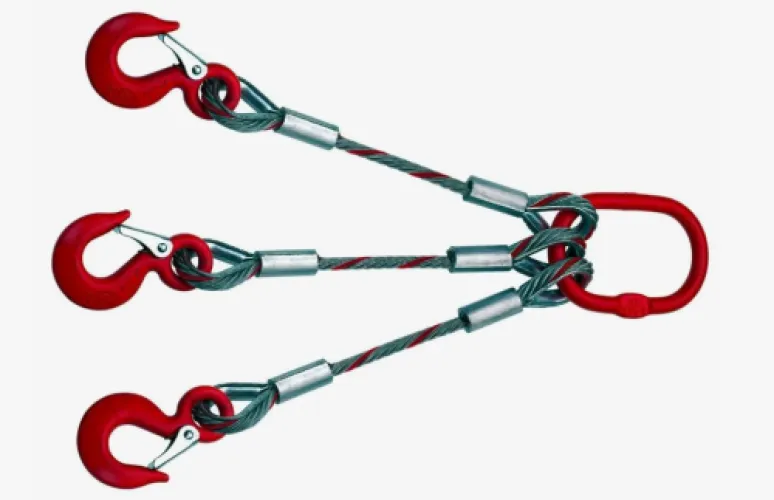

Трёхветвевой канатный строп 3СК-20,0/4000 предназначен для строповки и подъёма грузов с тремя точками зацепа: железобетонных изделий, металлоконструкций, станков и корпусного оборудования, крупногабаритной тары. Применяется на монтажных площадках, в цехах машиностроительных и металлургических предприятий, на складах с мостовыми и козловыми кранами, автокранами.
Характеристики и что они значат
- Грузоподъёмность 20 т при угле между ветвями 90° — паспортное значение действует именно для расчётного угла; при разведении ветвей шире фактическая нагрузка на каждую ветвь растёт, и допустимая масса груза снижается.
- Канат диаметром 30 мм типа ЛК-Р 6х19+1о.с. по ГОСТ 2688-80 — двойная свивка с органическим сердечником даёт гибкость при обтяжке груза и стойкость к истиранию о кромки.
- Заделка концов опрессовкой алюминиевой втулкой — компактный узел без выступающих зажимов, не требует подтяжки болтов в процессе эксплуатации.
- Коэффициент запаса прочности 6 — разрывное усилие каната шестикратно превышает рабочую нагрузку, что заложено правилами для грузовых стропов.
- Температурный диапазон от -40 до +400 °C — строп работает на зимних открытых площадках и допускает подъём нагретых заготовок в пределах указанного предела.
- Длина ветви 4000 мм — рабочая высота строповки под типовые пролёты цеха, без избыточного провисания.
Соответствие нормативам
Изготовление и приёмка ведутся по РД 10-33-93 и РД 24-СЗК-01-01, канат — по ГОСТ 2688-80. Каждый строп проходит статическое испытание нагрузкой 1,25 от номинальной и снабжается металлической биркой с номером, грузоподъёмностью и датой испытания. На партию оформляется паспорт качества.
Хранение и монтаж
Храните стропы в сухом закрытом помещении, подвешенными или на поддонах, без резких перегибов каната и контакта с кислотами. Перед каждой сменой осматривайте ветви на обрывы проволок, вытяжку и деформацию втулок, проверяйте читаемость бирки. Груз обвязывайте так, чтобы ветви нагружались равномерно, а канат не тёрся о рёбра — под острые кромки подкладывайте прокладки. Крюки должны свободно принимать рабочее положение без закручивания ветвей.
Резиномир поставляет стропы 3СК в стандартных и нестандартных длинах по заданию заказчика, с крюками или другой концевой арматурой. Отгрузка со склада в Москве, доставка в Москву и по регионам.
Частые вопросы о товаре
Диапазон эксплуатации — от -40 до +400 °C. На морозе канат сохраняет гибкость, при повышенной температуре подъём нагретых заготовок допускается в пределах верхней границы. Выход за диапазон снижает несущую способность опрессованного узла.
Паспортные 20 т рассчитаны для угла между ветвями 90°. Чем шире разведены ветви, тем больше усилие в каждой из них, поэтому фактическая допустимая масса груза уменьшается. При увеличении угла нагрузку нужно снижать по таблице для конкретной схемы строповки.
Взаимозаменяемыми считаются стропы той же грузоподъёмности и длины с другим способом заделки — например, с заплёткой вместо опрессовки, а также четырёхветвевые схемы при иной схеме зацепа. Если сомневаетесь в подборе, замену подберут по чертежу или фото вашей детали.
Поставляется паспорт стропа с указанием обозначения 3СК-20,0/4000, результатов статического испытания нагрузкой 1,25 от номинальной и ссылками на РД 10-33-93 и РД 24-СЗК-01-01. На каждом изделии закреплена металлическая бирка с номером и датой испытания.
| Тип изделия | Строп канатный трёхветвевой (3СК) |
| Назначение | Строповка и подъём грузов с тремя точками зацепа грузоподъёмными механизмами |
| Температура эксплуатации | от -40 до +400 °C |
| Материал | Стальной канат двойной свивки типа ЛК-Р 6х19+1о.с. по ГОСТ 2688-80 |
| Длина (мм) | 4000 мм |
| Обозначение | 3СК-20,0/4000 |
| Единица измерения | шт |
| Грузоподъемность | 20 т |
| Коэффициент запаса прочности | 6 |
| Количество ветвей | 3 шт |
| Комплектация | Звено верхнее, три ветви каната, крюки (по умолчанию) |
| Угол между ветвями (расчетный) | 90 град |
| Способ заделки концов | Опрессовка алюминиевой втулкой |
| Маркировка | Бирка металлическая с номером, грузоподъемностью и датой испытания |
| Покрытие | Оцинкованные втулки / канат светлый или оцинкованный |
| Диаметр каната | 30 мм |
| РД / Технические условия | РД 10-33-93, РД 24-СЗК-01-01 |
| Испытание | Статическое испытание нагрузкой 1,25 от номинальной |
