Трубка по чертежу ХФ8.687.001 / Смесь резиновая НО-68-1 НТА ТУ 38 0051166-98
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.

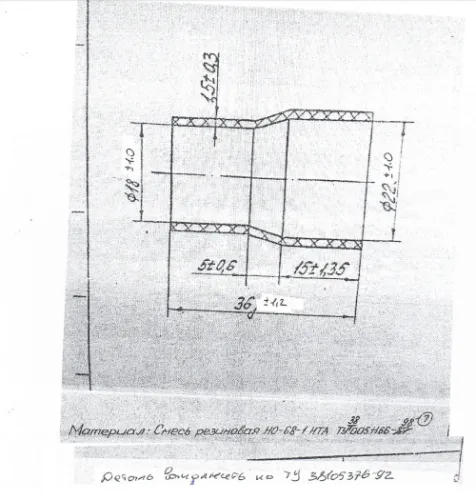

Трубка представляет собой формовую деталь в виде полого цилиндра, изготовленную по чертежу ХФ8.687.001 из резиновой смеси НО-68-1 НТА. Такие изделия применяют для уплотнения и изоляции соединений в узлах спецтехники, для подвода воздуха и топлива в маломагистральных линиях, а также как защитные чехлы и переходники на штуцерах, где резина контактирует с маслами и нефтепродуктами.
Характеристики и что они значат
- Смесь НО-68-1 НТА на бутадиен-нитрильном каучуке (СКН) — материал не разбухает и не теряет форму в контакте с маслами, топливом и воздухом, поэтому деталь сохраняет герметичность посадки.
- Твёрдость 55–75 ед. по Шору А — средне-жёсткая резина: трубка держит геометрию отверстия, но при монтаже натягивается на штуцер без разрывов.
- Температура эксплуатации от -30 до +100 °C — допускает зимнюю эксплуатацию техники на открытых площадках и нагрев от агрегатов, но не подходит для контакта с горячим паром.
- Без армирования — деталь эластична по всей длине, гнётся на радиусах, однако не рассчитана на высокое внутреннее давление напорных магистралей.
- Изготовление формовое по чертежу — размеры и профиль воспроизводятся по обозначению ХФ8.687.001, что важно при замене штатной детали.
Соответствие стандарту
Резиновая смесь изготавливается по ТУ 38 0051166-98, геометрия детали — по чертежу ХФ8.687.001. На каждую партию оформляется паспорт качества с указанием марки смеси и реквизитов технических условий.
Хранение и монтаж
Храните трубки в сухом закрытом помещении на поддонах, без перегибов и сдавливания, вдали от отопительных приборов, прямого солнца, масел и растворителей. Резать удобно острым ножом или лезвием по оправке — рез получается перпендикулярным, без замятия стенки. Перед посадкой на штуцер очистите поверхность; смазки на нефтяной основе применяйте умеренно, чтобы не ослабить натяг.
Резиномир поставляет трубку ХФ8.687.001 штучно, изготавливает детали по чертежам и образцам заказчика, отгружает со склада, доставка в Москву и другие регионы.
Частые вопросы о товаре
Рабочий диапазон смеси НО-68-1 НТА — от -30 до +100 °C. Этого достаточно для узлов спецтехники, работающих зимой и нагревающихся от агрегатов. Для более высоких температур и контакта с паром резину на основе СКН применять не следует.
Используйте острый нож или лезвие, лучше по оправке или шаблону. Резина твёрдостью 55–75 ед. Шор А режется чисто, без замятия стенки. Ножницами по кругу резать не стоит — торец выйдет косым и посадка на штуцер потеряет герметичность.
Заменой служит трубка того же профиля из маслобензостойкой резины на бутадиен-нитрильном каучуке с близкой твёрдостью. Важно совпадение внутреннего диаметра и толщины стенки по чертежу ХФ8.687.001. Если есть сомнения, мы подберём замену по вашему чертежу или фото детали.
На отгружаемую партию оформляется паспорт качества со ссылкой на ТУ 38 0051166-98 и указанием марки смеси НО-68-1 НТА, а также товаросопроводительные документы. По запросу предоставляем копии для входного контроля.
| Тип изделия | Трубка резиновая (деталь по чертежу) |
| Марка резины | НО-68-1 НТА |
| Тип резины | Маслобензостойкая |
| Каучук | Бутадиен-нитрильный (СКН) |
| Твёрдость по Шору А | 55-75 ед. Шор А |
| Назначение | Уплотнение/изоляция и транспортировка сред в узлах спецтехники |
| Стойкость к маслам и бензину | Стойкая |
| Температура эксплуатации | от -30 до +100 °C |
| Форма поставки | Штучно, по чертежу |
| Цвет | Черный |
| Материал | Резина на основе бутадиен-нитрильного каучука (СКН) |
| Применяемость | Изделие по чертежу заказчика |
| Обозначение | ХФ8.687.001 |
| Форма (геометрическая) | Трубка (полый цилиндр) |
| Среда | Масла, топливо, воздух |
| Смесь | Резиновая смесь НО-68-1 НТА |
| Армирование | Без армирования |
| Единица измерения | шт |
| Способ изготовления | Формовое (по чертежу заказчика) |
| Технические условия | ТУ 38 0051166-98 |
