Уплотнение люка по чертежу №D3-0175/1 (Пластина 1Ф-1-МБС-С-5мм ГОСТ 7338-90)
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.

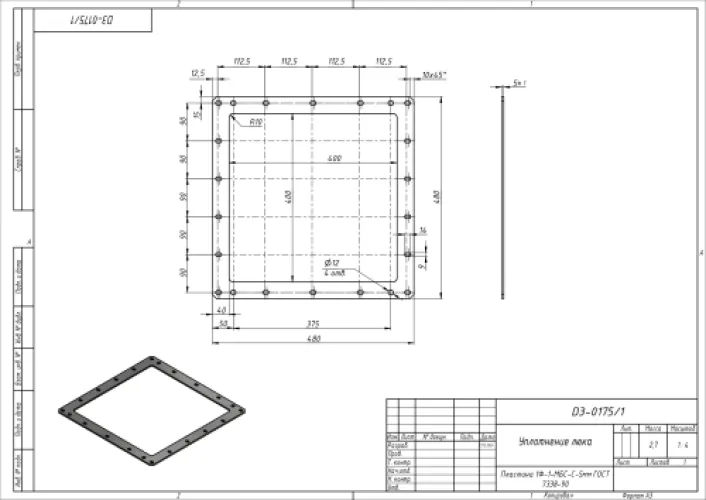

Готовая вырубленная деталь по чертежу №D3-0175/1 — уплотнительная прокладка люка из технической резины. Применяется для герметизации крышек люков резервуаров и ёмкостей с нефтепродуктами, смотровых и заливных люков автоцистерн, а также люков технологических аппаратов и корпусов оборудования, где стык контактирует с воздухом, нефтяными маслами и бензином.
Характеристики и что они значат
- Толщина 5 мм — компенсирует неровности фланца люка и следы коррозии, при этом деталь не «плывёт» под затяжкой болтов и сохраняет геометрию посадочного места.
- Резина МБС, класс 1 — маслобензостойкий состав: не разбухает и не теряет упругость в контакте с нефтяными маслами и бензином, в отличие от общего назначения.
- Твёрдость С (средняя), 45–75 ед. Шор А — баланс между обжатием и стойкостью к выдавливанию: уплотнение садится по фланцу без чрезмерного усилия затяжки.
- Диапазон -30…+50 °C — рабочие условия наружных резервуаров и цистерн средней полосы; при более высоких температурах требуется другой материал.
- Тип Ф, без армирования — однородная формовая пластина, режется и дорабатывается по месту без расслоения корда.
Соответствие стандарту
Исходный материал — пластина техническая 1Ф-1-МБС-С-5мм по ГОСТ 7338-90. Деталь изготавливается вырубкой по чертежу №D3-0175/1 с контролем контура и отверстий. На партию предоставляется паспорт качества с указанием марки резины и стандарта.
Хранение и монтаж
Храните уплотнения в сухом закрытом помещении, на поддонах или стеллажах, в горизонтальном положении и без перегибов, вдали от нагревательных приборов, прямого солнца, масел и растворителей. Перед установкой очистите фланец люка от старой прокладки и загрязнений, деталь укладывайте без натяжения, совмещая отверстия. Болты затягивайте крест-накрест, равномерно: перекос вызывает местное выдавливание резины толщиной 5 мм и течь по стыку.
Резиномир поставляет как готовые детали по чертежам, так и раскрой из листовой резины по размерам заказчика, штучно и партиями. Отгрузка со склада, самовывоз или доставка в Москву.
Частые вопросы о товаре
Рабочий диапазон материала — от -30 до +50 °C в среде воздуха, нефтяных масел и бензина. Для более высоких температур или агрессивных химических сред марку резины нужно подбирать отдельно, пластина МБС по ГОСТ 7338-90 для них не рассчитана.
Резина неармированная, толщина 5 мм — достаточно острого сапожного ножа или ножниц по резине, отверстия пробиваются просечкой нужного диаметра. Лезвие смачивают водой с мылом, рез ведут по разметке на ровном основании, чтобы кромка осталась перпендикулярной.
Замена возможна деталью того же контура из пластины МБС класса 1 толщиной 5 мм средней твёрдости по ГОСТ 7338-90; пищевая или кислотощелочная резина в контакте с бензином работать не будет. Если есть сомнения по размерам или марке, пришлите чертёж или фото детали — подберём аналог.
На отгружаемую партию предоставляется паспорт качества с указанием марки исходной пластины 1Ф-1-МБС-С-5мм и ГОСТ 7338-90, а также отгрузочные документы. По запросу прикладываем копии документов о соответствии на материал.
| Толщина | 5 мм |
| Тип изделия | Уплотнение люка (деталь по чертежу) |
| Тип резины | МБС (маслобензостойкая) |
| Твёрдость по Шору А | 45–75 ед. Шор А |
| ГОСТ | ГОСТ 7338-90 |
| Назначение | Уплотнение люка |
| Стойкость к маслам и бензину | Стойкая |
| Температура эксплуатации | -30…+50 °C |
| Форма поставки | Готовая вырубленная деталь по чертежу |
| Цвет | Чёрный |
| Материал | Резина техническая |
| Степень твёрдости | С — средней твёрдости Шор А |
| Среда | Воздух, нефтяные масла, бензин |
| Класс | 1 (для деталей, работающих на воздухе и в среде масел/бензина) |
| Тип | Ф — формовая |
| Армирование | Без армирования (неармированная пластина) |
| Единица измерения | шт. |
| Способ изготовления | Вырубка/раскрой из листовой резины по чертежу |
| Обозначение по чертежу | D3-0175/1 |
| Исходный материал | Пластина техническая 1Ф-1-МБС-С-5мм ГОСТ 7338-90 |
