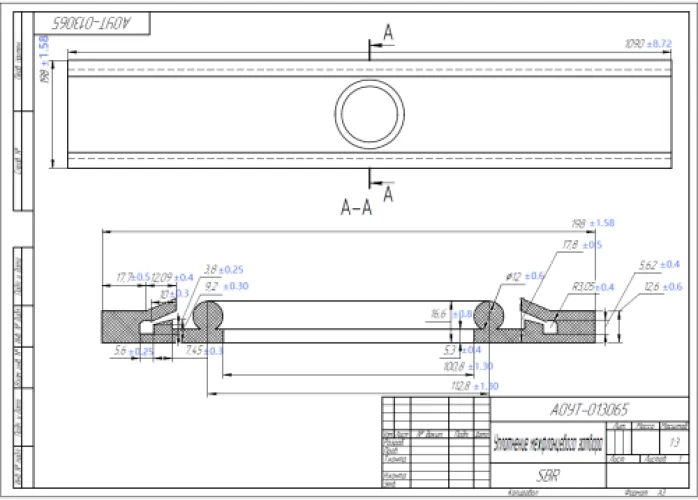

Уплотнение межфланцевого затвора по чертежу АОУТ-О13065 / SBR
Основные характеристики
Расчёт стоимости
Кольцевое уплотнение (седло) дискового поворотного затвора, изготовленное по чертежу АОУТ-О13065 из бутадиен-стирольной резины SBR. Деталь обеспечивает герметичность запорного узла в межфланцевом исполнении: диск прижимается к эластичному седлу, перекрывая поток. Применяется в трубопроводной арматуре систем водоснабжения и водоотведения, в воздушных и вентиляционных линиях, а также на трубопроводах со слабыми растворами кислот и щелочей.
Характеристики и что они значат
- Резина SBR (каучук СКС) — устойчива к воде и водным средам, но нестойка к маслам, бензину и нефтепродуктам: для топливных линий такое уплотнение не подходит.
- Твёрдость 60-70 ед. Шор А — средняя жёсткость: седло достаточно упруго, чтобы отрабатывать неровности фланцев, и достаточно плотно, чтобы не выдавливаться диском при закрытии.
- Температура от -40 до +90 °C — рабочий диапазон для холодной и тёплой воды, наружных и внутренних трубопроводов без пропарки.
- Без армирования — цельнорезиновая деталь без корда и металлических вставок, эластична по всему сечению.
- Изготовление по чертежу АОУТ-О13065 — размеры и профиль воспроизводятся под конкретную модель затвора, деталь встаёт на место штатной.
Документы на партию
Изделие выпускается по чертежу заказчика, поэтому контроль ведётся по указанным в нём размерам и по твёрдости резины. На отгружаемую партию оформляется паспорт качества с указанием марки резины и обозначения чертежа.
Хранение и монтаж
Храните уплотнения в сухом закрытом помещении, на поддонах или стеллажах, без перегибов, скручивания и подвешивания на крюках, вдали от отопительных приборов, солнечного света, масел и растворителей. Перед установкой очистите посадочное место корпуса от старой резины и загрязнений, посадите седло без натяга и перекосов, равномерно затягивайте фланцевые шпильки крест-накрест. Не применяйте нефтяные смазки — они разрушают SBR, при необходимости используйте мыльный раствор или силиконовую смазку.
Резиномир изготавливает детали по чертежам и образцам заказчика, отгружает готовые позиции со склада, работает с оптом и розницей, доставка в Москву и другие регионы.
Частые вопросы о товаре
Рабочий диапазон резины SBR — от -40 до +90 °C. Этого достаточно для холодного и тёплого водоснабжения, воздушных линий и наружных трубопроводов. Для пара, горячих масел и температур выше +90 °C нужен другой тип резины.
Нет. Бутадиен-стирольная резина нестойка к маслам и бензину: при контакте с нефтепродуктами она набухает и теряет герметичность. Для таких сред подбирают уплотнения из маслостойких марок резины.
Резина твёрдостью 60-70 ед. Шор А режется острым ножом или сапожным резаком по смоченной мыльным раствором кромке. Но подгонять посадочный профиль седла не рекомендуется — это нарушает герметичность узла.
Взаимозаменяемость определяется профилем и диаметром седла: детали одного условного прохода у разных производителей часто отличаются. Если вы не уверены в совпадении, пришлите чертёж или фото детали с замерами — мы подберём аналог.
На отгружаемую партию оформляется паспорт качества с указанием марки резины SBR, твёрдости и обозначения чертежа АОУТ-О13065, а также комплект отгрузочных документов.
| Тип изделия | Уплотнение межфланцевого затвора |
| Тип резины | SBR |
| Каучук | Бутадиен-стирольный (СКС) |
| Твёрдость по Шору А | 60-70 ед. Шор А |
| Назначение | Уплотнение затвора дискового межфланцевого |
| Стойкость к маслам и бензину | Нестойкая (неморозостойкая к нефтепродуктам) |
| Температура эксплуатации | от -40 до +90 °C |
| Форма поставки | Готовое изделие |
| Цвет | Чёрный |
| Материал | Резина SBR (бутадиен-стирольная) |
| Применяемость | Трубопроводная арматура, дисковые поворотные затворы |
| Обозначение | Чертёж АОУТ-О13065 |
| Форма (геометрическая) | Кольцевая (седло/манжета затвора) |
| Среда | Вода, воздух, слабые растворы кислот и щелочей |
| Армирование | Без армирования |
| Единица измерения | шт |
| Исполнение | Индивидуальное, по чертежу АОУТ-О13065 |
| Способ изготовления | По чертежу заказчика |
