Уплотнение по чертежу ФЛТ.001.008.02.00.019 / резина 1-I-ТМКЩ-М-5 мм
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.

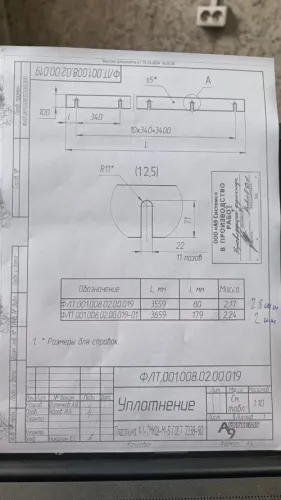

Уплотнение изготавливается вырубкой по чертежу ФЛТ.001.008.02.00.019 из технической листовой резины марки 1-I-ТМКЩ-М-5. Деталь применяется для герметизации фланцевых и разъёмных соединений трубопроводов воды и воздуха, на аппаратах и ёмкостях химических участков, а также в узлах, где рабочей средой служат растворы неорганических кислот и щелочей концентрацией до 20%.
Характеристики и что они значат
- Толщина 5 мм — рабочий диапазон для большинства фланцев: прокладка компенсирует неровности плоскостей и следы коррозии, но при затяжке не выдавливается наружу.
- Тип резины ТМКЩ — тепло-, морозо-, кислото- и щёлочестойкая смесь: подходит для воды, воздуха и слабых химических растворов, но не стойка к маслам, топливу и бензину.
- Твёрдость 40–60 ед. Шор А (степень М, мягкая) — материал хорошо обжимается умеренным моментом затяжки и плотно облегает уплотняемую поверхность.
- Температура -45...+80 °C — деталь сохраняет эластичность на наружных трубопроводах зимой и работает на горячей воде в пределах указанного верхнего предела.
- Исполнение I, класс 1, без армирования — однородная пластина, легко режется и дорабатывается по месту.
Соответствие стандарту
Материал уплотнения соответствует ГОСТ 7338-90 (резина техническая листовая). Геометрия детали выдерживается по чертежу ФЛТ.001.008.02.00.019. На отгружаемую партию оформляется паспорт качества с указанием марки резины и стандарта.
Хранение и монтаж
Храните уплотнения в сухом закрытом помещении, на поддонах или стеллажах, в разложенном виде без перегибов и скруток, вдали от отопительных приборов, прямых солнечных лучей, масел и растворителей. Перед монтажом очистите зеркала фланцев от старой прокладки и окалины, уложите деталь без перекоса и затягивайте крепёж крест-накрест равномерно — мягкая резина 40–60 ед. Шор А не требует чрезмерного момента. Подрезку отверстий выполняйте острым ножом или просечкой.
Резиномир изготавливает уплотнения по чертежам и размерам заказчика, отгружает готовые изделия со склада, поштучно и партиями; доставка в Москву и другие регионы.
Частые вопросы о товаре
Рабочий диапазон резины ТМКЩ составляет от -45 до +80 °C. Нижний предел позволяет применять деталь на наружных трубопроводах зимой, верхний ограничивает использование на горячей воде и паре: выше +80 °C резина стареет ускоренно.
Нет. Резина ТМКЩ не стойка к маслам и бензину: она набухает и теряет упругость. Для воды, воздуха и растворов неорганических кислот и щелочей до 20% материал подходит, а для нефтепродуктов нужна маслобензостойкая марка.
Толщина 5 мм без армирования режется острым сапожным ножом по шаблону, отверстия пробиваются просечкой нужного диаметра. Лезвие стоит смачивать водой с мылом — рез получается ровнее, без рваной кромки.
Взаимозаменяемым будет изделие той же геометрии из резины ТМКЩ по ГОСТ 7338-90 толщиной 5 мм; при иной среде подбирают другую марку резины. Если в размерах или марке есть сомнения, отправьте чертёж или фото детали — подберём замену.
На каждую отгрузку оформляется паспорт качества с указанием марки резины 1-I-ТМКЩ-М-5 и ГОСТ 7338-90, а также товарная накладная. По запросу предоставляются копии документов на исходный материал.
| Толщина | 5 мм |
| Тип изделия | Уплотнение |
| Марка резины | 1-I-ТМКЩ-М-5 |
| Тип резины | ТМКЩ (тепло-, морозо-, кислото-, щёлочестойкая) |
| Твёрдость по Шору А | 40-60 ед. Шор А |
| ГОСТ | ГОСТ 7338-90 |
| Назначение | Уплотнение фланцевых и разъёмных соединений |
| Стойкость к маслам и бензину | Не стойкая |
| Температура эксплуатации | -45...+80 °C |
| Форма поставки | Готовое изделие по чертежу |
| Цвет | Чёрный |
| Материал | Резина техническая листовая ТМКЩ |
| Обозначение | ФЛТ.001.008.02.00.019 |
| Степень твёрдости | М (мягкая) Шор А |
| Среда | Вода, воздух, растворы кислот и щелочей (неорганических) концентрацией до 20% |
| Класс | 1 (пластина резиновая) |
| Армирование | Без армирования |
| Единица измерения | шт |
| Исполнение | I |
| Способ изготовления | Вырубка/резка по чертежу заказчика |
