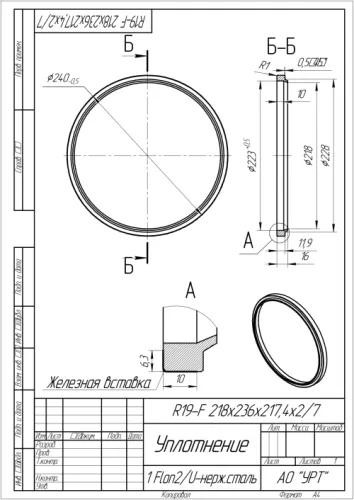

Уплотнение по чертежу R19-F 218х236х217,4х2/7,1
Основные характеристики
Расчёт стоимости
Уплотнение с обозначением R19-F — резиновое изделие кольцевой формы, изготавливаемое по чертежу заказчика для герметизации подвижных и неподвижных соединений. Применяется в узлах гидравлики и пневматики, в корпусных соединениях насосов и редукторов, а также в арматуре и фильтрах, где рабочей средой выступают масло, вода или воздух. Изделие поставляется штучно, готовым к установке, без дополнительной механической обработки.
Характеристики и что они значат
- Размер 218х236х217,4х2/7,1 мм — внутренний диаметр 218 мм и наружный 236 мм задают посадку в канавку, дополнительный посадочный диаметр 217,4 мм обеспечивает плотное прилегание рабочей кромки.
- Толщина 2 мм при высоте 7,1 мм — тонкая рабочая стенка даёт податливость уплотняющей кромки, а высота профиля отвечает за устойчивость детали в канавке без заваливания.
- Твёрдость 70±5 ед. Шор А — средняя жёсткость: резина достаточно упруга для компенсации неровностей поверхности и одновременно сопротивляется выдавливанию в зазор под давлением.
- Маслобензостойкое исполнение — эластомер сохраняет размеры и упругость в контакте с минеральными маслами и топливом, не разбухает и не теряет герметичность.
- Температура эксплуатации -30…+100 °C — рабочий диапазон для большинства гидроагрегатов и оборудования, эксплуатируемого в неотапливаемых помещениях и на открытых площадках.
Соответствие и документы
Изделие изготавливается по чертежу заказчика с обозначением R19-F, поэтому геометрия и материал контролируются по предоставленной документации, а не по типовому размерному ряду. На каждую партию оформляется паспорт качества с указанием материала, твёрдости и фактических размеров.
Хранение и монтаж
Храните уплотнения в сухом закрытом помещении, вдали от нагревательных приборов, прямого солнечного света и озонирующего оборудования, в упаковке и без перегибов, скручивания и подвешивания на крюках. Перед монтажом очистите канавку от заусенцев и старой резины, смажьте деталь рабочей жидкостью или совместимой смазкой и заводите её без металлического инструмента, чтобы не порезать кромку толщиной 2 мм. Проверьте ориентацию рабочей кромки относительно направления давления.
Компания «Резиномир» изготавливает уплотнения по чертежам и образцам заказчика, выпускает как единичные детали, так и серийные партии, отгружает со склада и организует доставку в Москву.
Частые вопросы о товаре
Рабочий диапазон составляет -30…+100 °C. В этих пределах резина сохраняет упругость и герметизирующую способность. Кратковременные выходы за границы диапазона ускоряют старение материала, поэтому для более горячих сред подбирается другой эластомер.
Да, исполнение маслобензостойкое: материал рассчитан на контакт с маслами, а также с водой и воздухом. Он не разбухает и не размягчается в минеральных маслах, сохраняя посадочные размеры 218х236 мм и рабочую геометрию профиля.
Взаимозаменяемость определяется не только диаметрами 218 и 236 мм, но и высотой 7,1 мм, толщиной кромки 2 мм и твёрдостью 70±5 Шор А. Даже небольшое отличие профиля приводит к течи. Если есть сомнения, отправьте чертёж или фото детали — мы подберём замену.
На отгружаемую партию оформляется паспорт качества с указанием обозначения по чертежу R19-F, материала, твёрдости и фактических размеров. По запросу предоставляются товаросопроводительные документы для входного контроля на предприятии.
| Толщина | 2 мм |
| Тип изделия | Уплотнение (уплотнительное кольцо/манжета) |
| Твёрдость по Шору А | 70±5 ед. Шор А |
| Назначение | Герметизация подвижных/неподвижных соединений |
| Стойкость к маслам и бензину | Маслобензостойкое исполнение |
| Температура эксплуатации | -30…+100 °C |
| Форма поставки | Штучно, готовое изделие |
| Цвет | Чёрный |
| Материал | Резина (эластомер) |
| Внутренний диаметр (мм) | 218 мм |
| Высота (мм) | 7,1 мм |
| Форма (геометрическая) | Кольцевая (тело вращения) |
| Среда | Масло, вода, воздух |
| Размер | 218х236х217,4х2/7,1 мм |
| Единица измерения | шт |
| Способ изготовления | По чертежу заказчика |
| Наружный диаметр (мм) | 236 мм |
| Изготовление | Под заказ по чертежу |
| Диаметр посадочный дополнительный | 217,4 мм |
| Обозначение по чертежу | R19-F |
