Уплотнение по чертежу УРТ-НК-11.12-001-10
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.
Уплотнение с обозначением УРТ-НК-11.12-001-10 — формовая резиновая деталь, изготавливаемая прессованием в пресс-форме по чертежу заказчика. Основная задача изделия — герметизация разъёмных соединений и предотвращение утечек рабочей среды: масла, воды или воздуха. Такие уплотнения применяют в узлах насосного и компрессорного оборудования, в корпусных соединениях арматуры и редукторов, а также при ремонте агрегатов, где штатная деталь отработала ресурс и заводской аналог по каталогу недоступен.
Характеристики и что они значат
- Температура эксплуатации -30…+100 °C — деталь сохраняет упругость на холодном складе и в неотапливаемых помещениях и работает в контуре с горячей водой или нагретым маслом без быстрого затвердевания.
- Твёрдость 55–75 ед. Шор А (уточняется по чертежу) — среднежёсткая резина: уплотнение обжимается по фланцу и заполняет микронеровности, но не выдавливается из канавки при затяжке.
- Формовое изготовление — геометрия задаётся пресс-формой, поэтому размеры и профиль повторяют чертёж без последующей механической подгонки.
- Без армирования (если армирующий элемент не оговорён чертежом) — изделие полностью эластичное, работает на сжатие в статичном соединении.
- Тип резины и стойкость к маслам и бензину определяются маркой смеси по чертежу — от этого зависит допустимая рабочая среда.
Соответствие документации

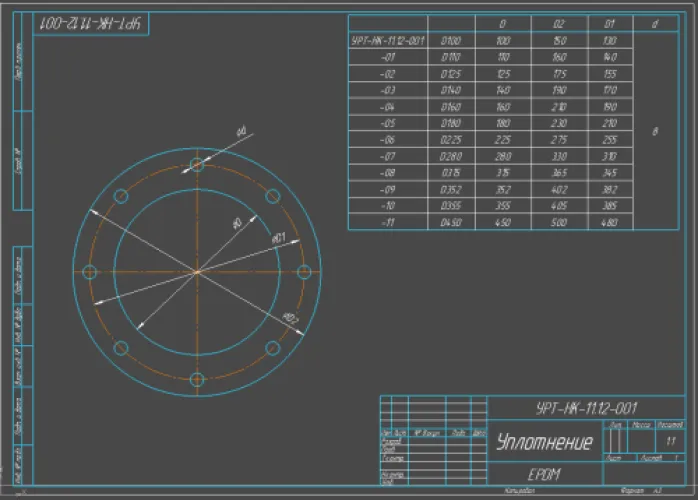

Изделие выпускается не по общему ГОСТ, а по чертежу заказчика — базовое обозначение УРТ-НК-11.12-001, исполнение -10. Контроль ведётся по размерам и твёрдости, указанным в чертеже. На партию оформляется паспорт качества с указанием обозначения детали и марки применённой резиновой смеси.
Хранение и монтаж
Храните уплотнения в сухом закрытом помещении, на поддонах или в таре, без перегибов, растяжения и подвешивания, вдали от отопительных приборов, прямого солнечного света, масел и растворителей. Перед установкой очистите посадочную канавку и фланцевые поверхности от старого уплотнителя и загрязнений, проверьте отсутствие задиров. Монтируйте без перекручивания, при необходимости смочите деталь совместимой с резиной средой. Затяжку крепежа выполняйте крест-накрест и равномерно, чтобы обжим по контуру был одинаковым.
Резиномир изготавливает уплотнения по чертежам и образцам заказчика, комплектует поставку от 1 шт. до серийных партий, отгружает со склада и организует доставку в Москву.
Частые вопросы о товаре
Заявленный диапазон эксплуатации — от -30 до +100 °C. Этого достаточно для узлов с горячей водой, нагретым маслом и воздухом. Если в вашем узле кратковременные нагревы выше +100 °C, укажите это в заявке — марку смеси подберут по условиям чертежа.
Стойкость определяется маркой резиновой смеси, указанной в чертеже УРТ-НК-11.12-001-10. Для масляных и топливных сред применяют маслобензостойкие смеси, для воды и воздуха — общего назначения. Сообщите рабочую среду при заказе.
Да. По базовому обозначению УРТ-НК-11.12-001 и исполнению -10 деталь идентифицируется, а при отсутствии документации достаточно снять посадочные размеры и профиль. При сомнениях в взаимозаменяемости замену подберут по чертежу или фото детали — воспользуйтесь кнопкой «Подобрать по чертежу».
На каждую партию оформляется паспорт качества с обозначением детали, маркой резиновой смеси и результатами контроля размеров и твёрдости (обычно 55–75 ед. Шор А). По запросу предоставляются копии документов на применённое сырьё.
| Тип изделия | Уплотнение |
| Тип резины | Уточняется по чертежу |
| Твёрдость по Шору А | Согласно чертежу (обычно 55–75) ед. Шор А |
| Назначение | Герметизация соединений, предотвращение утечек рабочей среды |
| Стойкость к маслам и бензину | Зависит от марки резины по чертежу |
| Температура эксплуатации | -30…+100 °C |
| Форма поставки | Готовое изделие |
| Цвет | Чёрный |
| Материал | Резина техническая |
| Обозначение | УРТ-НК-11.12-001-10 |
| Стандарт | Чертёж заказчика |
| Среда | Определяется чертежом (масло, вода, воздух) |
| Размер | Согласно чертежу УРТ-НК-11.12-001-10 мм |
| Армирование | Без армирования (если не указано в чертеже) |
| Единица измерения | шт |
| Комплектация | 1 шт. |
| Способ изготовления | Формовое (прессование в пресс-форме) |
| Изготовление | По чертежу заказчика |
| Вид изделия | Деталь по чертежу заказчика |
| Базовое обозначение | УРТ-НК-11.12-001 |
