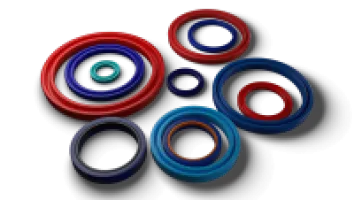

Манжеты гидравлические (уплотнения резинотканевые, УРТ) ГОСТ 14896-84

Манжеты гидравлические УРТ — резинотканевые и резиновые уплотнения шевронного и воротникового профиля для штоков и поршней гидроцилиндров. Изготавливаются на основе бутадиен-нитрильного каучука (НБР/NBR) с тканевым армированием, что обеспечивает работу в среде минеральных масел и гидрожидкостей на нефтяной основе. Применяются в гидроприводах строительной, дорожной, подъёмно-транспортной и станочной техники.

Ассортимент манжет гидравлических УРТ по ГОСТ 14896-84

В разделе представлены манжеты типов 1, 2 и 3 по действующему ГОСТ 14896-84, а также типоразмеры по ранее действовавшим ГОСТ 6969-54, ГОСТ 6969-56 и ГОСТ 14896-74. Обозначение включает тип манжеты и размеры: наружный диаметр × диаметр уплотняемого вала (штока), например 1-63*48. Группа резины (1–4) выбирается по рабочей среде и температуре.

Преимущества манжет УРТ из нитрильной резины

• Стойкость к нефтепродуктам — резина на основе БНК (NBR) сохраняет свойства в минеральных маслах, эмульсиях и гидрожидкостях на нефтяной основе.
• Работа под высоким давлением — шевронные комплекты и типы по ГОСТ 14896-84 рассчитаны на давление до 32 и до 50 МПа в зависимости от типа и группы резины.
• Широкий температурный диапазон — стандартные группы резины до +100 °C, морозостойкие исполнения — от -50 °C.
• Соответствие стандарту — геометрия, твёрдость и профиль по ГОСТ 14896-84; сохранены типоразмеры по ГОСТ 6969-54 для ремонтного фонда.
• Широкая номенклатура — диаметры уплотняемого вала от 8 мм, наружные диаметры до 256 мм, высоты 5–22 мм.
• Наличие на складе — ходовые типоразмеры отгружаются со склада, редкие позиции — под заказ по спецификации.

Как подобрать манжету гидравлическую по ГОСТ 14896-84

1. Определите рабочую среду: для минеральных масел и гидрожидкостей на нефтяной основе применяют резину группы 1–2 на основе БНК.
2. Уточните температурный режим узла: при отрицательных температурах выбирайте морозостойкое исполнение (от -50 °C).
3. Задайте рабочее давление в гидросистеме — до 32 или до 50 МПа — и подберите соответствующий тип манжеты (1, 2 или 3).
4. Снимите геометрию канавки: наружный диаметр, диаметр штока (вала) d и высоту манжеты (5; 7; 7,5; 10; 15; 22 мм).
5. Укажите требуемый стандарт (ГОСТ 14896-84 либо ГОСТ 6969-54 для старой техники) и необходимость паспорта качества на партию.

Заказ и доставка манжет УРТ в Москву

Поставка ведётся оптом и в розницу по спецификации заказчика. На каждую партию предоставляем паспорт качества и документы о соответствии требованиям ТР ЕАЭС.

• Подбор аналогов по типоразмеру, если позиция изготавливалась по ГОСТ 6969-54 или ГОСТ 14896-74.
• Изготовление нестандартных типоразмеров и профилей по чертежам заказчика.
• Отгрузка со склада в Москву, доставка в Москву и по регионам России транспортными компаниями.
• Комплектация шевронных наборов и подбор сопутствующих формовых РТИ одной поставкой.
