Манжеты гидравлические (уплотнения резинотканевые, УРТ) ГОСТ 14896-84
Получите лучшую цену за 15 минут — доставка в Москву
| Наименование | Твёрдость по Шору А, ед. Шор А | Температура эксплуатации, °C | Тип изделия | Цена | Наличие | Действия |
|---|---|---|---|---|---|---|
| Манжета УРТ гидравлическая 1-20*12 ГОСТ 14896-84 | 70-85 ед. Шор А | от -50 до +100 °C | Манжета уплотнительная гидравлическая | 96 ₽ | В наличии |
|
| Манжета УРТ гидравлическая 2-35*19 ГОСТ 6969-54 | 65-75 ед. Шор А | -30…+100 °C | Манжета уплотнительная гидравлическая | 234 ₽ | В наличии |
|
| Манжета УРТ гидравлическая 2-50*25 ГОСТ 6969-54 | 65-80 ед. Шор А | -30…+100 °C | Манжета гидравлическая уплотнительная | 481 ₽ | В наличии |
|
| Манжета УРТ гидравлическая 3-36*25 ГОСТ 14896-84 | 70-85 ед. Шор А | от -45 до +100 °C | Манжета уплотнительная гидравлическая | 119 ₽ | В наличии |
|
| Манжета УРТ гидравлическая 3-90*70 ГОСТ 14896-84 | 70-80 ед. Шор А | от -50 до +100 °C | Манжета уплотнительная гидравлическая | 218 ₽ | В наличии |
|
| Манжета УРТ гидравлическая 1-140*120 ГОСТ 14896-84 | 70-90 ед. Шор А | от -50 до +100 °C | Манжета уплотнительная гидравлическая | 146 ₽ | В наличии |
|
| Манжета УРТ гидравлическая 1-40*30 ГОСТ 14896-84 | 70-80 ед. Шор А | -50…+100 °C | Манжета уплотнительная гидравлическая (шевронная/резиновая) | 62 ₽ | В наличии |
|
| Манжета УРТ гидравлическая 1-55*40 ГОСТ 14896-84 | 70-85 ед. Шор А | от -50 до +100 °C | Манжета уплотнительная гидравлическая | 303 ₽ | В наличии |
|
| Манжета УРТ гидравлическая 3-200*170 ГОСТ 14896-84 | 70-85 ед. Шор А | -50…+100 °C | Манжета уплотнительная гидравлическая (шевронная воротниковая) | 423 ₽ | В наличии |
|
| Манжета УРТ гидравлическая 3-50*35 ГОСТ 14896-84 | 70-90 ед. Шор А | от -50 до +100 °C | Манжета уплотнительная резиновая для гидравлических устройств | 200 ₽ | В наличии |
|
| Манжета УРТ гидравлическая 3-90*60 ГОСТ 14896-84 | 70-80 ед. Шор А | -50…+100 °C | Манжета уплотнительная гидравлическая | 166 ₽ | В наличии |
|
| Манжета УРТ гидравлическая 1-32*22 ГОСТ 14896-84 | 70-80 ед. Шор А | от -50 до +100 °C | Манжета уплотнительная резиновая | 71 ₽ | В наличии |
|
| Манжета УРТ гидравлическая 1-50*40 ГОСТ 14896-84 | 70-85 ед. Шор А | от -50 до +100 °C | Манжета уплотнительная резиновая для штоков (гидравлическая) | 56 ₽ | В наличии |
|
| Манжета УРТ гидравлическая 3-32*20 ГОСТ 14896-84 | 70-90 ед. Шор А | от -50 до +100 °C | Манжета уплотнительная гидравлическая (штоковая) | 218 ₽ | В наличии |
|
| Манжета УРТ гидравлическая 3-80*60 PU ГОСТ 14896-84 | 90-95 ед. Шор А | -30…+80 °C | Манжета уплотнительная гидравлическая (УРТ) | 839 ₽ | В наличии |
|
| Манжета УРТ гидравлическая 1-13*5 ГОСТ 14896-84 | 70-80 ед. Шор А | от -50 до +100 °C | Манжета уплотнительная гидравлическая | 103 ₽ | В наличии |
|
| Манжета УРТ гидравлическая 1-56*45 ГОСТ 14896-84 | 70-85 ед. Шор А | -50...+100 °C | Манжета уплотнительная гидравлическая | 414 ₽ | В наличии |
|
| Манжета УРТ гидравлическая 1-71*56 ГОСТ 14896-84 | 70-85 ед. Шор А | от -50 до +100 °C | Манжета уплотнительная резиновая для гидравлических устройств | 85 ₽ | В наличии |
|
| Манжета УРТ гидравлическая 3-110*85 ГОСТ 14896-84 | 70-80 ед. Шор А | от -50 до +100 °C | Манжета уплотнительная гидравлическая (шевронного типа) | 148 ₽ | В наличии |
|
| Манжета УРТ гидравлическая 3-115*85 ГОСТ 14896-84 | 70-85 ед. Шор А | от -50 до +100 °C | Манжета уплотнительная гидравлическая | 920 ₽ | В наличии |
|
| Манжета УРТ гидравлическая 3-95*70 ГОСТ 14896-84 | 70-85 ед. Шор А | от -50 до +100 °C | Манжета уплотнительная гидравлическая (для поршней и штоков гидроцилиндров) | 539 ₽ | В наличии |
|
| Манжета УРТ гидравлическая 1-120*100 ГОСТ 14896-84 | 70-90 ед. Шор А | от -50 до +100 °C | Манжета уплотнительная гидравлическая | 148 ₽ | В наличии |
|
| Манжета УРТ гидравлическая 1-14*8 ГОСТ 14896-84 | 70-90 ед. Шор А | от -50 до +100 °C | Манжета уплотнительная гидравлическая | 198 ₽ | В наличии |
|

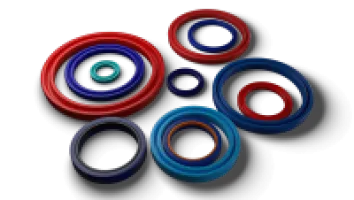

| Манжета УРТ гидравлическая 1-220*200 ГОСТ 14896-84 | 70-85 ед. Шор А | от -50 до +100 °C | Манжета уплотнительная резиновая для гидравлических устройств | 375 ₽ | В наличии |
|
Манжеты гидравлические УРТ — резинотканевые и резиновые уплотнения шевронного и воротникового профиля для штоков и поршней гидроцилиндров. Изготавливаются на основе бутадиен-нитрильного каучука (НБР/NBR) с тканевым армированием, что обеспечивает работу в среде минеральных масел и гидрожидкостей на нефтяной основе. Применяются в гидроприводах строительной, дорожной, подъёмно-транспортной и станочной техники.
Ассортимент манжет гидравлических УРТ по ГОСТ 14896-84
В разделе представлены манжеты типов 1, 2 и 3 по действующему ГОСТ 14896-84, а также типоразмеры по ранее действовавшим ГОСТ 6969-54, ГОСТ 6969-56 и ГОСТ 14896-74. Обозначение включает тип манжеты и размеры: наружный диаметр × диаметр уплотняемого вала (штока), например 1-63*48. Группа резины (1–4) выбирается по рабочей среде и температуре.
| Наименование/марка | Стандарт | Рабочая температура | Давление или типоразмер | Применение |
|---|---|---|---|---|
| Манжета УРТ тип 1 | ГОСТ 14896-84 | от -50 до +100 °C (группа резины по среде) | до 50 МПа; 25*15, 26*16, 63*48, 85*70, 130*110 | Уплотнение штоков гидроцилиндров |
| Манжета УРТ тип 2 | ГОСТ 14896-84 | до +100 °C | до 50 МПа; ряд по стандарту | Уплотнение поршней и штоков |
| Манжета УРТ тип 3 | ГОСТ 14896-84 | до +100 °C | до 32 МПа; 32*16, 38*22, 40*20, 100*80, 155*125 | Гидроприводы машин и станков |
| Манжета УРТ тип 2 (старый ряд) | ГОСТ 6969-54 / 6969-56 | до +100 °C | 16*8, 20*8, 45*25, 90*65, 256*214 | Ремонт техники прежних выпусков |
| Манжета УРТ (резина группы 1) | ГОСТ 14896-74 | от -50 °C, морозостойкое исполнение | высота 5; 7; 7,5; 10; 15; 22 мм | Работа при отрицательных температурах |
Преимущества манжет УРТ из нитрильной резины
- Стойкость к нефтепродуктам — резина на основе БНК (NBR) сохраняет свойства в минеральных маслах, эмульсиях и гидрожидкостях на нефтяной основе.
- Работа под высоким давлением — шевронные комплекты и типы по ГОСТ 14896-84 рассчитаны на давление до 32 и до 50 МПа в зависимости от типа и группы резины.
- Широкий температурный диапазон — стандартные группы резины до +100 °C, морозостойкие исполнения — от -50 °C.
- Соответствие стандарту — геометрия, твёрдость и профиль по ГОСТ 14896-84; сохранены типоразмеры по ГОСТ 6969-54 для ремонтного фонда.
- Широкая номенклатура — диаметры уплотняемого вала от 8 мм, наружные диаметры до 256 мм, высоты 5–22 мм.
- Наличие на складе — ходовые типоразмеры отгружаются со склада, редкие позиции — под заказ по спецификации.
Как подобрать манжету гидравлическую по ГОСТ 14896-84
- Определите рабочую среду: для минеральных масел и гидрожидкостей на нефтяной основе применяют резину группы 1–2 на основе БНК.
- Уточните температурный режим узла: при отрицательных температурах выбирайте морозостойкое исполнение (от -50 °C).
- Задайте рабочее давление в гидросистеме — до 32 или до 50 МПа — и подберите соответствующий тип манжеты (1, 2 или 3).
- Снимите геометрию канавки: наружный диаметр, диаметр штока (вала) d и высоту манжеты (5; 7; 7,5; 10; 15; 22 мм).
- Укажите требуемый стандарт (ГОСТ 14896-84 либо ГОСТ 6969-54 для старой техники) и необходимость паспорта качества на партию.
Заказ и доставка манжет УРТ в Москву
Поставка ведётся оптом и в розницу по спецификации заказчика. На каждую партию предоставляем паспорт качества и документы о соответствии требованиям ТР ЕАЭС.
- Подбор аналогов по типоразмеру, если позиция изготавливалась по ГОСТ 6969-54 или ГОСТ 14896-74.
- Изготовление нестандартных типоразмеров и профилей по чертежам заказчика.
- Отгрузка со склада в Москву, доставка в Москву и по регионам России транспортными компаниями.
- Комплектация шевронных наборов и подбор сопутствующих формовых РТИ одной поставкой.
Коротко о разделе
| Позиций в разделе | 510 |
| Отгрузка | в день оплаты |
| Документы | паспорт качества на партию |
Частые вопросы
Типы различаются профилем и условиями применения: конструкция и высота манжеты подбираются под рабочее давление и геометрию канавки. Типы 1 и 2 применяются в узлах с давлением до 50 МПа, тип 3 — до 32 МПа. Точный тип указан в обозначении изделия перед размерами, например 3-40*20.
Да, при совпадении наружного диаметра, диаметра штока и высоты манжета по ГОСТ 14896-84 устанавливается вместо ранее выпускавшейся по ГОСТ 6969-54 или ГОСТ 14896-74. Для корректного подбора укажите размеры канавки, рабочее давление и среду — подберём ближайший типоразмер из действующего ряда.
Резина на основе бутадиен-нитрильного каучука группы 1 работает в минеральных маслах и гидрожидкостях на нефтяной основе до +100 °C. Морозостойкие исполнения допускают эксплуатацию от -50 °C. Конкретный диапазон зависит от группы резины (1–4 по ГОСТ 14896-84) и указывается в паспорте на партию.
Представлены манжеты с наружным диаметром от 16 до 256 мм и диаметром уплотняемого вала (штока) от 8 мм и выше. Высота манжет — 5; 7; 7,5; 10; 15 и 22 мм. Примеры ходовых позиций: 1-25*15, 1-63*48, 2-60*35, 3-100*80, 2-155*125. Нестандартные размеры изготавливаются по чертежу.
На каждую партию оформляется паспорт качества с указанием стандарта, типа манжеты, группы резины и даты изготовления. По запросу предоставляются документы о соответствии требованиям ТР ЕАЭС и протоколы испытаний физико-механических показателей резины.
