01-27 БРН-1 Уплотнение крышки клапана (NBR, 60-75 Шор А)
Основные характеристики
Расчёт стоимости

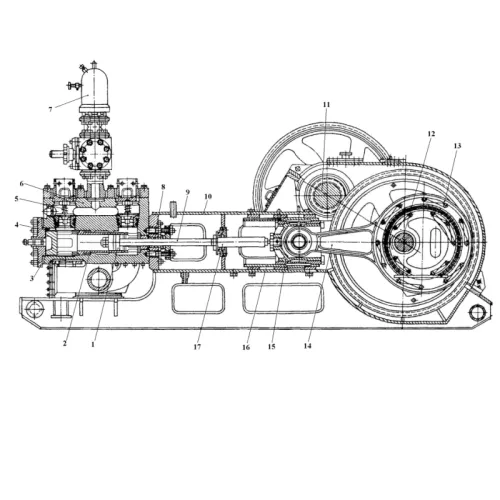

Уплотнение 01-27 БРН-1 — формовая кольцевая прокладка для герметизации соединения крышки клапана гидравлической (клапанной) коробки бурового насоса НБТ-600. Применяется при плановой ревизии клапанного узла, при замене клапанных пар и седел, а также в ремонтных комплектах буровых установок, где насос работает на промывочной жидкости и буровом растворе. Уплотнение статическое: оно не воспринимает возвратно-поступательного движения, а прижимается крышкой к посадочной плоскости и удерживает давление рабочей среды в стыке.
Характеристики и что они значат
- Каучук NBR, группа МБС — резина маслобензостойкая, не набухает и не размягчается в контакте с нефтепродуктами, буровым раствором и водой, поэтому геометрия стыка сохраняется между ревизиями.
- Твёрдость 60-75 ед. Шор А — средне-жёсткий материал: прокладка достаточно упруга, чтобы заполнить микронеровности плоскости крышки, и одновременно не выдавливается в зазор при затяжке.
- Температура от -30 до +100 °C — перекрывает зимнюю работу на кустовой площадке и нагрев гидроблока при длительной прокачке.
- Формовое изготовление (прессование) — размеры кольца выдержаны по пресс-форме, деталь ставится на штатное место без подгонки и раскроя.
- Без армирования — цельнорезиновое изделие, при снятии крышки легко извлекается и не оставляет металлических остатков в канавке.
Соответствие и документы
Изделие изготавливается по техническим условиям производителя под обозначением 01-27 БРН-1 и применяемость определяется моделью насоса НБТ-600. На каждую партию предоставляется паспорт качества с указанием марки резины и твёрдости; дополнительные документы предоставляются по запросу при оформлении заказа.
Хранение и монтаж
Хранить в сухом закрытом помещении, на поддонах или стеллажах, вдали от отопительных приборов, прямых солнечных лучей, масел и растворителей; кольца укладывают плашмя, без перегибов, скручивания и подвешивания на крючках. Перед установкой очистите канавку и плоскость крышки от остатков старого уплотнения и абразива, осмотрите новое кольцо на отсутствие порезов и задиров. Монтаж ведут без острого инструмента, крепёж затягивают равномерно крест-накрест, чтобы прокладка обжималась по всему периметру.
Компания «Резиномир» отгружает уплотнения штучно и партиями со склада, комплектует ремкомплекты РТИ для клапанных коробок буровых насосов и организует доставку в Москву. Для нестандартных узлов возможно изготовление формовых деталей по размерам заказчика.
Частые вопросы о товаре
Рабочий диапазон — от -30 до +100 °C. Этого достаточно для зимней эксплуатации бурового насоса и для нагрева гидроблока при длительной прокачке раствора. Кратковременный перегрев выше +100 °C ускоряет старение резины и ведёт к потере упругости стыка.
Материал — бутадиен-нитрильный каучук (NBR) группы МБС. Он стоек к буровому раствору, промывочной жидкости, воде и нефтепродуктам, не разбухает в маслах и топливе. Для агрессивных кислот и щелочей такая резина не предназначена.
Уплотнение формовое, размеры выдержаны пресс-формой, поэтому подгонка не требуется — деталь ставится на штатное место. Если нужно снять облой, используют острый нож с тонким лезвием; абразивная зачистка нежелательна, она нарушает уплотнительную поверхность.
Взаимозаменяемость определяется посадочными размерами канавки крышки клапана и маркой резины: подходят кольцевые прокладки из NBR твёрдостью 60-75 Шор А с теми же диаметрами и сечением. Если в замене есть сомнения, подберём деталь по чертежу или фото — воспользуйтесь кнопкой «Подобрать по чертежу».
| Тип изделия | Уплотнение (прокладка) крышки клапана |
| Каучук | Бутадиен-нитрильный (NBR) |
| Твёрдость по Шору А | 60-75 ед. Шор А |
| Назначение | Герметизация соединения крышки клапана гидравлической коробки насоса |
| Температура эксплуатации | от -30 до +100 °C |
| Форма поставки | Штучно |
| Материал | Резина маслобензостойкая |
| Применяемость | Буровой насос НБТ-600, клапанная коробка (крышка клапана) |
| Обозначение | 01-27 БРН-1 |
| Форма (геометрическая) | Кольцевая прокладка |
| Среда | Буровой раствор, вода, промывочная жидкость |
| Группа резины | МБС (маслобензостойкая) |
| Стойкость | К буровому раствору, нефтепродуктам, воде |
| Армирование | Без армирования |
| Единица измерения | шт |
| Тип уплотнения | Статическое (неподвижное) уплотнение |
| Модель | БРН-1 |
| Артикул производителя | 01-27 |
| Изготовление | Формовое (прессование) |
