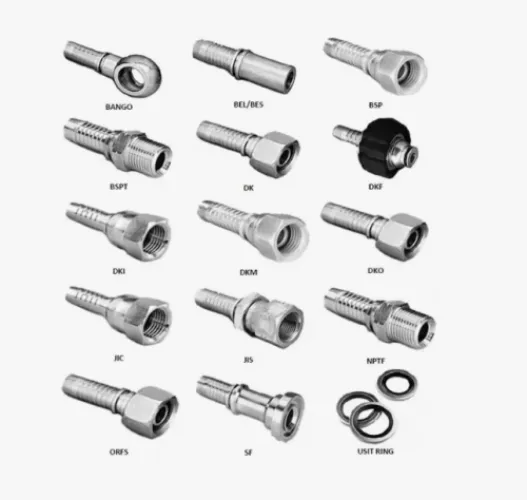

Фитинг BANJO 22*1.5 (16 мм), M22x1.5, угол 90°

Поворотный кольцевой штуцер BANJO — концевая арматура рукавов высокого давления, которая соединяется с агрегатом через полый болт и свободно проворачивается вокруг его оси. Такое исполнение применяют там, где рукав подходит к штуцеру под фиксированным углом и нужна свобода ориентации: в гидравлике спецтехники, на сельхозмашинах и дорожной технике, в системах подачи масла к насосам, гидрораспределителям и цилиндрам.

Характеристики и что они значат

• Резьба M22x1.5 — метрическая с мелким шагом 1,5 мм и номинальным диаметром 22 мм; посадочное место должно совпадать по обоим значениям, иначе уплотнение по шайбам не состоится.
• Внутренний диаметр рукава 16 мм — фитинг обжимается на РВД именно этого проходного сечения, подбор муфты ведётся по той же группе размеров.
• Рабочее давление до 250 атм — запас для контуров навесного оборудования и гидроцилиндров; давление системы не должно превышать наименьшее из значений рукава, муфты и фитинга.
• Угол 90° — рукав отводится перпендикулярно оси болта, что экономит место и убирает резкий перегиб у выхода из агрегата.
• Диапазон -40…+100 °C и стальной корпус с гальваническим цинкованием — круглогодичная работа на открытой технике и защита от коррозии при контакте с маслами, гидравлическими жидкостями и топливом.

Комплектация и документы

Изделие поставляется без полого болта и уплотнительных шайб — их подбирают отдельно под резьбу M22x1.5. На партию предоставляется паспорт качества; отдельный ГОСТ в характеристиках не заявлен, изготовление ведётся по техническим условиям производителя.

Хранение и монтаж

Храните фитинги в сухом закрытом помещении, в таре на поддонах, без контакта с влагой и агрессивными парами — цинковое покрытие тонкое и повреждается при трении о бетон. Резьбу и уплотнительные торцы берегите от забоин. Монтаж выполняется обжимом на рукав с внутренним диаметром 16 мм на прессе с соответствующими кулачками, после чего банджо ставится на полый болт через две шайбы и затягивается моментом, рекомендованным изготовителем узла. Рукав не перекручивать: поворотная часть должна снимать напряжение, а не создавать его.
