Фитинг JIC 7/8"-14 UNF 90° для РВД DN16 (16 мм)
Основные характеристики
Расчёт стоимости
Обжимной угловой штуцер служит для присоединения рукава высокого давления с внутренним диаметром 16 мм к гидроаппаратуре по стандарту JIC. Угол 90° позволяет вывести линию вплотную к корпусу гидрораспределителя, насоса или гидроцилиндра там, где радиус изгиба рукава ограничен. Применяется в гидросистемах спецтехники, металлорежущих станков и импортного оборудования американского и азиатского производства.
Характеристики и что они значат
- Резьба 7/8"-14 UNF, конус 74° — дюймовое соединение JIC с уплотнением металл по металлу: прокладки не нужны, герметичность даёт сам конус при затяжке.
- Типоразмер DN16 (5/8") — фитинг рассчитан на рукав с внутренним диаметром 16 мм; при подборе ориентируйтесь именно на внутренний диаметр РВД, а не на наружный.
- Давление до 25 МПа (250 атм) — соответствует рабочим контурам гидравлики спецтехники; рабочее давление узла определяет наиболее слабый элемент — рукав, муфта или фитинг.
- Температура -40…+100 °C — допускает зимнюю эксплуатацию техники на открытых площадках и нагрев масла в напорной линии.
- Углеродистая сталь с гальваническим цинкованием — покрытие защищает резьбу и конус от коррозии при хранении и работе во влажной среде.
Соответствие стандарту
Штуцер выполнен по стандарту JIC (конус 74°, резьба UNF), что обеспечивает взаимозаменяемость с ответной арматурой импортного оборудования. На партию предоставляется паспорт качества.
Хранение и монтаж
Храните в сухом закрытом помещении, в таре или на поддонах, оберегая резьбу и конусную поверхность от забоин. Рукав обжимается в муфту на опрессовочном станке с соблюдением диаметра обжима; перед сборкой торец рукава зачищают от заусенцев. При затяжке накидной гайки ответной части не превышайте усилие: перетяжка мнёт конус 74° и приводит к течи. Рабочие среды — минеральные масла, гидравлические жидкости, водомасляные эмульсии.
Резиномир поставляет фитинги JIC и рукава высокого давления с опрессовкой РВД по размерам заказчика, отгрузка со склада, доставка в Москву.
Частые вопросы о товаре
Заявленный диапазон эксплуатации -40…+100 °C. Этого достаточно для техники, работающей зимой на улице, и для нагретого масла в напорной линии. Ограничивающим звеном обычно оказывается сам рукав — сверяйтесь с его паспортом.
Фитинг допускает работу до 25 МПа (250 атм) на типоразмере DN16. Итоговое рабочее давление сборки определяется рукавом и качеством опрессовки, поэтому подбирайте РВД с равным или большим показателем.

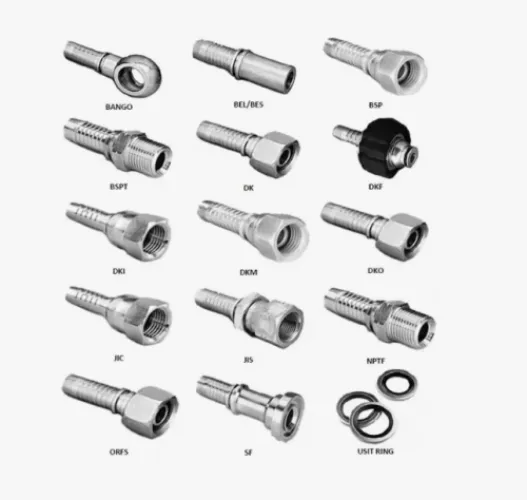

Прямой заменой служит другой фитинг JIC с резьбой 7/8"-14 UNF и конусом 74°. Соединения ORFS, BSP и метрические конусы 60° не взаимозаменяемы: резьба и угол уплотнения различаются. При сомнениях мы подберём аналог по чертежу или фото детали.
На поставляемую партию оформляется паспорт качества, а также товарные документы для бухгалтерии. Комплект передаётся вместе с отгрузкой; при необходимости запросите документы заранее у менеджера.
| Тип изделия | Фитинг для РВД (штуцер обжимной) |
| Назначение | Соединение рукава высокого давления с гидроаппаратурой под углом 90° |
| Температура эксплуатации | -40…+100 °C |
| Материал | Сталь углеродистая |
| Применяемость | Гидравлические системы спецтехники, станков, импортное оборудование (США, Азия) |
| Стандарт | JIC |
| Среда | Минеральные масла, гидравлические жидкости, вода-масляные эмульсии |
| Внутренний диаметр РВД (мм) | 16 мм |
| Угол (Исполнение) | Угловой 90° град. |
| Угол исполнения фитинга | 90 ° |
| Единица измерения | шт |
| Максимальное давление МПа (Атм) | до 25 МПа (250 атм) МПа |
| Исполнение | Наружная резьба, конус 74° |
| Тип резьбы | UNF, дюймовая |
| Уплотнение | Металл по металлу (конус 74°) |
| Покрытие | Гальваническое цинкование |
| Резьба | 7/8"-14 UNF мм |
| Присоединение к рукаву | Обжим в муфту (опрессовка) |
| Типоразмер рукава | DN16 (5/8") мм |
