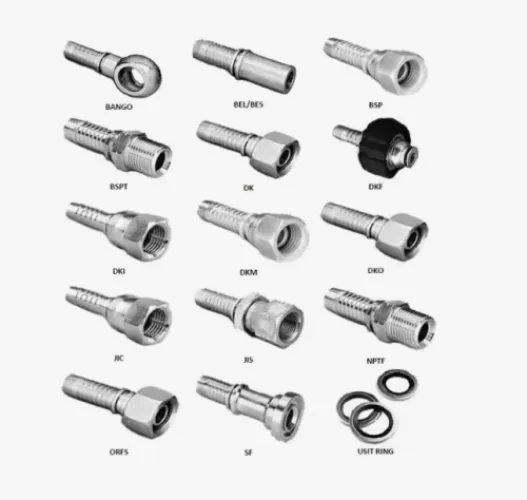

Фитинг JIC 9/16 90° (10 мм), DN10, ISO 8434-2
Основные характеристики
Расчёт стоимости
Угловой штуцер JIC с наружной резьбой 9/16"-18 UNF предназначен для соединения рукава высокого давления с гидравлической аппаратурой — распределителями, гидроцилиндрами, насосами и блоками управления. Исполнение под углом 90° позволяет вывести рукав вплотную к корпусу агрегата, когда прямой штуцер упирается в раму или соседний узел. Применяется в гидросистемах спецтехники, металлорежущих станков и сельхозмашин, собранных по американскому и японскому стандартам.
Характеристики и что они значат
- Конус 74° (JIC), металл по металлу — герметичность обеспечивается притиркой конусных поверхностей, прокладки и герметики не нужны, соединение допускает многократную разборку.
- Резьба 9/16"-18 UNF — дюймовый профиль, не взаимозаменяемый с метрическими штуцерами: проверяйте ответную часть аппаратуры перед заказом.
- Присоединение DN10 (3/8") под обжимную муфту — рассчитан на рукав с внутренним диаметром 10 мм, опрессовывается на прессе вместе с муфтой соответствующего типоразмера.
- Давление до 40 МПа (400 атм) — подходит для контуров с высоконагруженным гидроприводом; фактический рабочий предел сборки определяется классом самого рукава.
- Температура от -40 до +100 °C — работа на открытой технике зимой и на нагретом минеральном масле летом.
- Углеродистая сталь с гальваническим цинкованием — защита от коррозии при эксплуатации на открытом воздухе и при контакте с водомасляными эмульсиями.
Соответствие стандарту
Геометрия конуса и резьбы соответствует ISO 8434-2, что обеспечивает стыковку с ответной аппаратурой JIC любых производителей. На партию предоставляется паспорт качества.
Хранение и монтаж
Хранить в сухом закрытом помещении, в таре или на поддонах, оберегая резьбу и конус от забоин — риска на уплотнительной поверхности достаточно для течи. Перед сборкой продуйте канал, при опрессовке подбирайте муфту строго под DN10 и вылет фитинга. Затяжку выполняйте по конусу без перекоса, не заворачивая шланг вокруг оси; ленты и герметики на резьбу не наносят.
Резиномир поставляет фитинги JIC поштучно и партиями, комплектует их муфтами и рукавами нужного диаметра, отгружает со склада; доставка в Москву и по регионам.
Частые вопросы о товаре
Диапазон эксплуатации — от -40 до +100 °C на минеральных маслах, гидравлических жидкостях и водомасляных эмульсиях. Нижний предел практически всегда ограничен не сталью, а резиновым рукавом, поэтому для морозов подбирайте РВД в морозостойком исполнении.
Нет. Уплотнение JIC — конус 74° металл по металлу: герметичность даёт контакт конусных поверхностей. Подмотка, ФУМ-лента и герметики только нарушают посадку. Достаточно чистой резьбы, отсутствия забоин на конусе и равномерной затяжки без перекоса.
Взаимозаменяемы фитинги JIC 74° с резьбой 9/16"-18 UNF по ISO 8434-2 от других производителей при том же присоединении DN10 (3/8") и угле 90°. С метрическими и BSP-штуцерами он не стыкуется. Если в типе резьбы есть сомнения, подберём замену по чертежу или фото детали.
На отгружаемую партию оформляется паспорт качества с указанием типоразмера, резьбы и рабочего давления до 40 МПа. По запросу готовим комплект отгрузочных документов для приёмки на предприятии.
| Тип изделия | Фитинг для РВД (рукава высокого давления) |
| Назначение | Соединение РВД с гидравлической аппаратурой |
| Температура эксплуатации | от -40 до +100 °C |
| Материал | Сталь углеродистая |
| Применяемость | Гидросистемы спецтехники, станков, сельхозмашин (американский/японский стандарт) |
| Стандарт | ISO 8434-2 |
| Среда | Минеральные масла, гидравлические жидкости, вода-масляные эмульсии |
| Внутренний диаметр РВД (мм) | 10 мм |
| Угол (Исполнение) | Угловой 90° град. |
| Угол исполнения фитинга | 90 ° |
| Фитинг | JIC 74° наружная резьба |
| Единица измерения | шт |
| Максимальное давление МПа (Атм) | до 40 МПа (400 атм) МПа |
| Исполнение | Штуцер наружная резьба, угловой |
| Тип резьбы | UNF дюймовая |
| Уплотнение | Конус 74° (металл по металлу), без прокладок |
| Покрытие | Гальваническое цинкование |
| Резьба | 9/16"-18 UNF мм |
| Присоединение к рукаву | Обжимное (под муфту), DN10 (3/8") |
