Кольцо УРТ опорное 50х60х2 мм Ф4 (ГОСТ 22704-77)
Основные характеристики
Расчёт стоимости

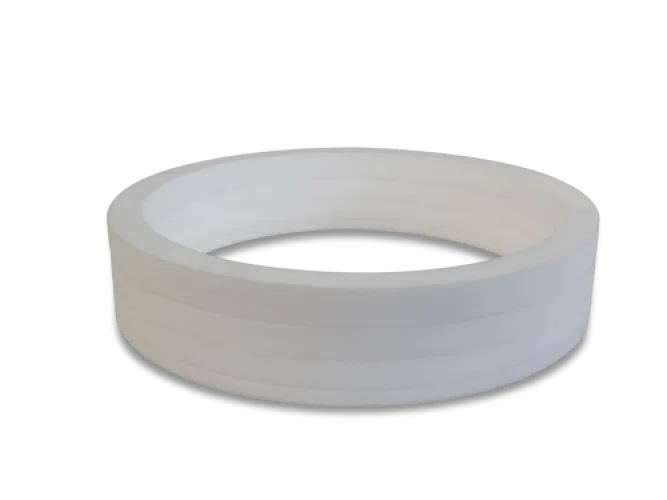

Опорное (нажимное) кольцо УРТ 50х60х2 Ф4 — элемент комплекта многорядного шевронного уплотнения. Оно устанавливается в основание пакета манжет, центрирует его в канавке и не даёт эластичным элементам выдавливаться в рабочий зазор. Применяется в гидроцилиндрах, гидравлических прессах, а также в штоковых и поршневых уплотнительных узлах промышленного оборудования.
Характеристики и что они значат
- Типоразмер 50х60х2 мм — кольцо подбирается под шток диаметром 50 мм и цилиндр 60 мм; высота 2 мм задаёт точную посадку по глубине уплотнительной канавки.
- Материал фторопласт-4 (Ф4) — низкий коэффициент трения и химическая стойкость: кольцо работает в минеральных маслах, гидравлических жидкостях и агрессивных средах без набухания.
- Температура от -60 до +200 °C — узел сохраняет работоспособность и на морозе, и при нагреве гидравлики в напряжённом режиме.
- Рабочее давление до 50 атм — жёсткое кольцо принимает осевое усилие пакета манжет и защищает их кромки от экструзии.
- Без армирования — однородный материал, деталь не расслаивается и легко устанавливается вручную.
Соответствие стандарту
Изделие изготавливается по ГОСТ 22704-77, обозначение — УРТ 50х60х2 Ф4. На каждую отгружаемую партию оформляется паспорт качества с указанием марки материала и типоразмера.
Хранение и монтаж
Храните кольца в сухом закрытом помещении, на поддонах или в таре, вдали от нагревательных приборов и прямых солнечных лучей, без перегибов и сдавливания стопкой. Перед сборкой очистите канавку, проверьте отсутствие задиров на штоке и фасок с острыми кромками. Кольцо укладывают строго плоскостью к опорной поверхности, пакет шевронных манжет собирают в проектном порядке и затягивают равномерно, без перекоса.
Компания «Резиномир» поставляет опорные кольца и комплекты шевронных уплотнений поштучно и партиями, подбирает сопутствующие элементы по размерам заказчика, отгружает со склада; доставка в Москву и другие регионы.
Частые вопросы о товаре
Заявленный диапазон эксплуатации — от -60 до +200 °C. Фторопласт-4 не теряет прочности на морозе и не размягчается при нагреве гидравлической жидкости, поэтому кольцо подходит для уличной техники и прессов с нагруженным режимом работы.
Опорное кольцо УРТ 50х60х2 рассчитано на рабочее давление до 50 атм. Оно принимает осевое усилие пакета манжет и препятствует выдавливанию эластичных элементов в зазор между штоком 50 мм и цилиндром 60 мм.
Взаимозаменяемость определяется размерами канавки: диаметрами 50 и 60 мм и высотой 2 мм, а также материалом Ф4. Кольца соседних типоразмеров ставить нельзя. Если размеры неизвестны или маркировка стёрлась, замену подберут по чертежу или фото детали.
На отгружаемую партию оформляется паспорт качества с указанием обозначения УРТ 50х60х2 Ф4, марки материала и ГОСТ 22704-77. По запросу предоставляются товаросопроводительные документы для входного контроля на предприятии.
| Марка | Ф4 |
| Тип изделия | Кольцо опорное шевронного уплотнения |
| ГОСТ | ГОСТ 22704-77 |
| Назначение | Опора и центрирование пакета шевронных манжет, предотвращение выдавливания уплотнения в зазор |
| Температура эксплуатации | от -60 до +200 °C |
| Материал | Фторопласт-4 (Ф4) |
| Применяемость | Гидроцилиндры, гидравлические прессы, штоковые и поршневые уплотнительные узлы |
| Обозначение | УРТ 50х60х2 Ф4 |
| Внутренний диаметр (мм) | 50 мм |
| Высота (мм) | 2 мм |
| Диаметр штока | 50 мм |
| Профиль | Опорное (нажимное) кольцо плоского профиля мм |
| Среда | Минеральные масла, гидравлические жидкости, агрессивные среды |
| Армирование | Без армирования |
| Единица измерения | шт |
| Тип уплотнения | Шевронное многорядное уплотнение (УРТ) |
| Комплектация | Элемент комплекта шевронного уплотнения (опорное кольцо) |
| Рабочее давление | до 50 атм |
| Наружный диаметр (мм) | 60 мм |
| Типоразмер | 50х60х2 мм |
| Диаметр цилиндра (мм) | 60 мм |
