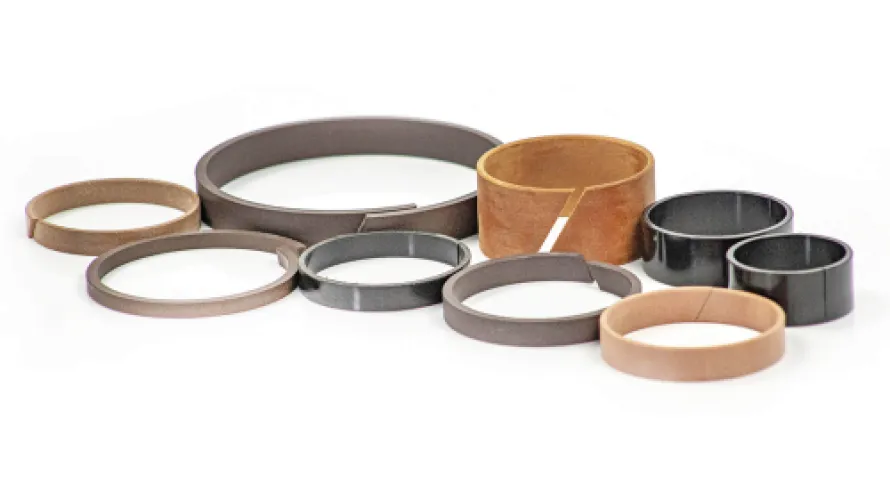

Направляющее кольцо 20-24-9,6 мм
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.
Направляющее кольцо типоразмера 20-24-9,6 мм — опорно-направляющий элемент гидравлических и пневматических цилиндров. Оно не уплотняет рабочую среду, а центрирует шток или поршень в гильзе, воспринимает радиальные нагрузки и исключает контакт металла по металлу. Применяется в гидроцилиндрах спецтехники и навесного оборудования, в пневмоцилиндрах промышленных механизмов, а также при ремонте штоковых узлов, где изношены прежние опорные кольца.
Характеристики и что они значат
- Размеры 20×24×9,6 мм при толщине стенки 2 мм — кольцо садится в канавку под вал диаметром 20 мм с посадкой по расточке 24 мм; ширина 9,6 мм даёт достаточную опорную площадь для восприятия боковых усилий.
- Рабочая температура -40…+100 °C — подходит для техники, работающей на улице зимой и для гидросистем с обычным нагревом масла без длительного перегрева.
- Давление до 40 МПа (400 атм) — рассчитано на стандартные и высоконагруженные контуры гидравлики, кольцо сохраняет форму и не выдавливается из канавки.
- Скорость скольжения до 1 м/с — ориентир при подборе: для более быстрых приводов нужен другой материал направляющей.
- Материал: полиамид, полиацеталь (POM) либо ткань с фенольной смолой — стойкость к минеральным маслам, гидравлическим жидкостям и консистентным смазкам.
Соответствие и документы
Изделие поставляется по техническим условиям изготовителя: конкретный стандарт на данный типоразмер в характеристиках не заявлен, поэтому подбор ведётся по посадочным размерам 20-24-9,6 мм и материалу исполнения. На партию предоставляется паспорт качества.
Хранение и монтаж
Храните кольца в сухом закрытом помещении, в заводской упаковке на поддонах, без перегибов, вдали от нагревательных приборов и растворителей. Монтаж — в канавку штока или поршня; косой разрез позволяет надеть кольцо без разборки узла и без специального инструмента. Перед установкой снимите заусенцы с канавки, смажьте посадочное место рабочим маслом, стыки разреза сведите без зазора «в замок». Не растягивайте кольцо больше необходимого и не используйте острые монтажки, чтобы не задрать опорную поверхность.
Резиномир отгружает направляющие кольца поштучно и партиями со склада, подбирает соседние типоразмеры и ремкомплекты к цилиндру, изготавливает изделия по чертежу заказчика. Возможна доставка в Москву и в другие регионы.
Частые вопросы о товаре
Заявленный диапазон эксплуатации — от -40 до +100 °C. Этого достаточно для гидросистем спецтехники круглый год: холодный пуск зимой и обычный нагрев масла в работе. Для узлов с длительным перегревом выше +100 °C нужен материал другого класса.
Кольцо стойко к минеральным маслам, гидравлическим жидкостям и консистентным смазкам. Полиамид, полиацеталь (POM) или ткань с фенольной смолой сохраняют форму при давлении до 40 МПа и скорости скольжения вала до 1 м/с.
Взаимозаменяемость определяют посадочные размеры: внутренний 20 мм, наружный 24 мм, ширина 9,6 мм при стенке 2 мм. Иногда допустима замена по ширине с корректировкой канавки. Если сомневаетесь — пришлите чертёж или фото детали, и мы подберём аналог.
На поставляемую партию выдаётся паспорт качества с указанием типоразмера и материала исполнения, а также товаросопроводительные документы. Дополнительные бумаги для входного контроля запрашивайте при оформлении заказа.
| Тип изделия | Направляющее кольцо |
| Назначение | Центрирование и направление штока/поршня, восприятие радиальных нагрузок |
| Температура эксплуатации | -40…+100 °C |
| Материал | Полиамид / полиацеталь (POM) или ткань с фенольной смолой (в зависимости от исполнения) |
| Применяемость | Гидро- и пневмоцилиндры, штоки, поршни спецтехники |
| Внутренний диаметр (мм) | 20 мм |
| Форма (геометрическая) | Кольцо разрезное (с косым разрезом) |
| Среда | Минеральные масла, гидравлические жидкости, консистентные смазки |
| Единица измерения | шт. |
| Максимальное давление МПа (Атм) | до 40 (400) МПа |
| Тип уплотнения | Опорно-направляющее (неуплотняющее) кольцо |
| Толщина стенки (мм) | 2 мм |
| Максимальная скорость скольжения вала | до 1 м/с |
| Способ монтажа | В канавку штока/поршня, установка за счёт разреза |
| Наружный диаметр (мм) | 24 мм |
| Типоразмер | 20-24-9,6 мм |
| Ширина (высота) кольца | 9,6 мм |
