Направляющее кольцо FR 58-63-5.6 (58х63х5,6 мм)

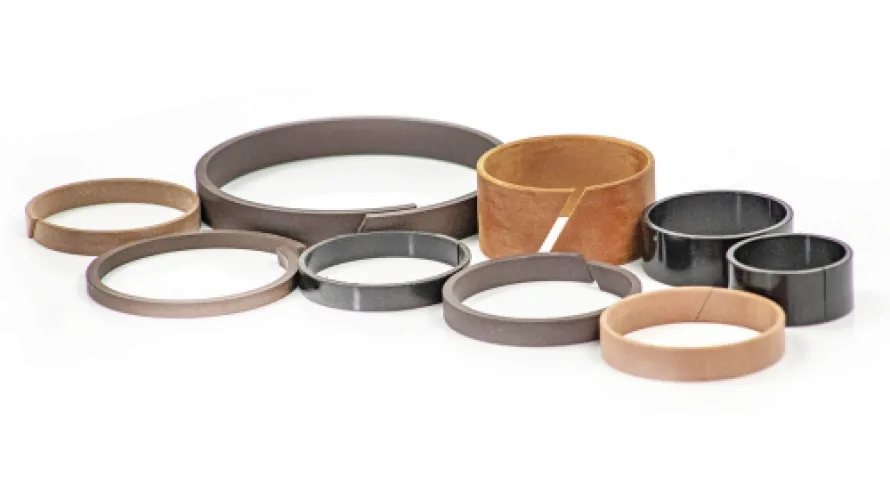

Направляющее кольцо серии FR — несущий, а не уплотняющий элемент гидро- и пневмоцилиндра. Оно центрирует шток или поршень в гильзе, принимает радиальные нагрузки и не даёт металлу контактировать с металлом. Типоразмер 58-63-5.6 применяют в цилиндрах спецтехники и погрузчиков, в прессах и гидравлике станков, а также при ремонте узлов, работающих на минеральных маслах и водомасляных эмульсиях.

Характеристики и что они значат

• Внутренний диаметр 58 мм, наружный 63 мм — кольцо садится на шток Ø58 мм и работает в расточке Ø63 мм; посадка определяется канавкой, свободного люфта быть не должно.
• Сечение 2,5 x 5,6 мм — толщина стенки 2,5 мм и ширина 5,6 мм задают опорную площадь: чем она больше, тем ниже удельное давление на направляющую поверхность.
• Давление до 40 МПа (400 атм) — ресурс сохраняется в тяжёлой гидравлике высокого давления, где обычная бронзовая втулка задирает зеркало.
• Температура от -40 до +100 °C — допускает зимнюю эксплуатацию техники на улице и нагрев масла в напряжённом режиме.
• Скорость скольжения до 1 м/с — подходит для стандартных возвратно-поступательных циклов; материал полиамид/полиацеталь, есть исполнения из ПТФЭ с наполнителем.

Соответствие и документы

Изделие поставляется по артикулу производителя FR 58-63-5.6 и техническим условиям изготовителя. На партию предоставляется паспорт качества с указанием материала и типоразмера.

Хранение и монтаж

Хранить в сухом закрытом помещении, в упаковке, без перегибов и сдавливания, вдали от нагревателей и прямого солнца. Монтаж — в канавку штока или поршня: кольцо разрезное с косым замком, поэтому его аккуратно разводят по разрезу и заводят в канавку без острых инструментов. Замок ориентируют против зоны максимальной нагрузки, перед сборкой канавку и зеркало смазывают рабочей жидкостью.

Резиномир отгружает кольца FR поштучно и партиями со склада, подбирает сопутствующие уплотнения по чертежу узла. Доставка в Москву и другие регионы.
