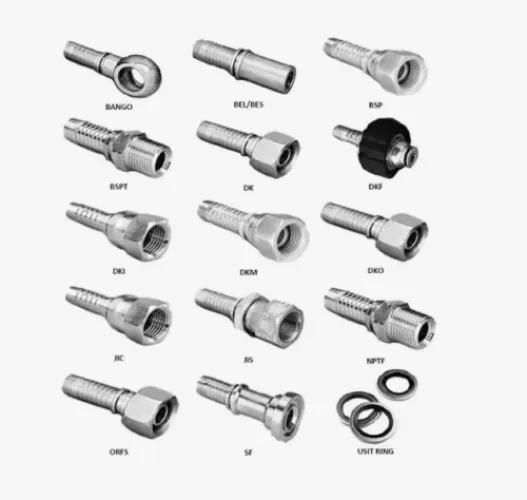

Фитинг ORFS 11/16-16 UNF 45° (Ду 10 мм)
Основные характеристики
Расчёт стоимости
Угловой фитинг ORFS предназначен для сборки рукавов высокого давления в гидравлических системах: подключение цилиндров, распределителей и насосов на спецтехнике, сельхозмашинах, дорожных и погрузочных агрегатах, а также на стационарных гидростанциях и прессах. Исполнение под углом 45° позволяет вывести рукав в стеснённом узле без резкого перегиба возле наконечника, что продлевает срок службы сборки.
Характеристики и что они значат
- Резьба 11/16-16 UNF — дюймовая присоединительная резьба ORFS, стыкуется с ответной частью того же типоразмера; метрические штуцеры сюда не подходят.
- Уплотнение торцевым кольцом (O-Ring Face Seal) из NBR — герметичность обеспечивает резиновое кольцо на торце, а не конус, поэтому соединение переносит вибрацию и пульсацию давления без подтёков.
- Условный проход Ду 10 мм — рассчитан на рукав с внутренним диаметром 10 мм, сохраняет расход без лишнего дросселирования потока.
- Рабочее давление до 40 атм и диапазон -40…+100 °C — фитинг применим на технике, работающей на улице зимой, и в контуре с нагретым минеральным маслом.
- Сталь углеродистая с оцинкованием, обжимное присоединение под муфту — покрытие защищает от коррозии, а посадка под опрессовку даёт неразборный надёжный стык с рукавом.
Соответствие стандарту
Фитинг изготовлен по ISO 8434-3 — стандарту на соединения с уплотнением торцевым кольцом, что гарантирует совместимость с ответными деталями ORFS других производителей. На партию предоставляется паспорт качества.
Хранение и монтаж
Хранить в сухом закрытом помещении, на поддонах или в таре, без контакта с агрессивными средами; резьбу и торцевую канавку беречь от забоин, кольцо NBR — от прямого солнца и масел неизвестного состава. Перед опрессовкой рукав торцуют строго перпендикулярно, ориентируют угол 45° по месту, затем обжимают муфту. При затяжке гайку доводят до контакта металла по торцу — перетяжка деформирует уплотнительное кольцо.
Резиномир поставляет фитинги ORFS поштучно и партиями, комплектует сборки РВД по размерам заказчика, отгружает со склада, доставка в Москву и по регионам.
Частые вопросы о товаре
Рабочий диапазон -40…+100 °C, что определяется уплотнительным кольцом из NBR. Этого достаточно для гидросистем на минеральном масле, включая эксплуатацию техники зимой на открытом воздухе. При более высоких температурах масла подбирают кольцо из другого эластомера.
Заявленное рабочее давление — до 40 атм при условном проходе Ду 10 мм. Итоговый рабочий предел сборки определяется также маркой рукава и муфты, поэтому подбирать элементы РВД нужно комплектом на один класс давления.
Присоединение обжимное: фитинг устанавливают в муфту и опрессовывают на станке для РВД с матрицей под нужный диаметр. Рукав с внутренним диаметром 10 мм торцуют ровно, зачищают от стружки. Резать рукав следует отрезным диском, а не ножовкой вручную.
Фитинг выполнен по ISO 8434-3 с резьбой 11/16-16 UNF, поэтому стыкуется с любой ответной частью ORFS того же типоразмера независимо от производителя. Метрические и JIC-детали не взаимозаменяемы. Если сомневаетесь, пришлите чертёж или фото детали — подберём замену.
| Тип изделия | Фитинг для РВД |
| Назначение | Соединение рукавов высокого давления в гидросистемах |
| Температура эксплуатации | -40…+100 °C |
| Материал | Сталь углеродистая |
| Стандарт | ISO 8434-3 |
| Среда | Минеральные масла, гидравлические жидкости |
| Внутренний диаметр РВД (мм) | 10 мм |
| Тип | Фитинги для РВД |
| Угол (Исполнение) | Угловой (45°) град. |
| Фитинг | ORFS |
| Единица измерения | шт. |
| Тип уплотнения | Уплотнение торцевым кольцом (O-Ring Face Seal) |
| Тип резьбы | UNF (дюймовая) |
| Материал уплотнения | NBR |
| Покрытие | Оцинкование |
| Способ изготовления | Штамповка/токарная обработка |
| Резьба | 11/16-16 UNF мм |
| Присоединение к рукаву | Обжимное (под муфту) |
| Условный проход Ду | 10 мм |
| Рабочее давление | до 40 атм |
