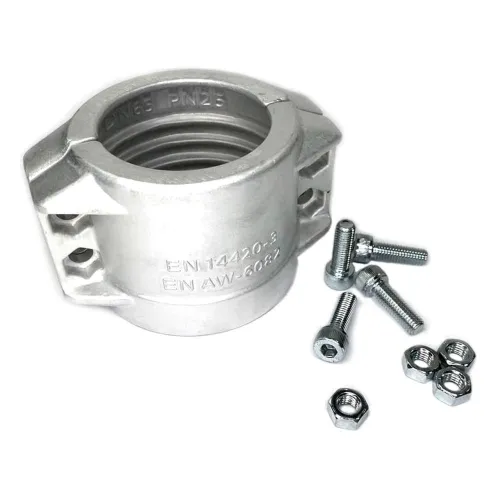

Предохранительный хомут (DIN 2817) — 4" (100х8 мм)
Основные характеристики
Расчёт стоимости
Страховочный хомут по DIN 2817 удерживает напорный или всасывающий рукав на хвостовике фитинга и не даёт ему сорваться при скачке давления. Применяется на наливных эстакадах и топливораздаточных линиях, в системах перекачки химикатов, воды и сжатого воздуха, а также на рукавах для сыпучих сред, где соединение регулярно перестыковывается.
Характеристики и что они значат
- Внутренний диаметр 100 мм (условный размер 4") — хомут ставится на рукав соответствующего проходного сечения, обжимая его поверх хвостовика муфты.
- Ширина обоймы 8 мм — узкое кольцо создаёт сосредоточенное усилие обжима в зоне ёлочки фитинга, не деформируя остальную часть рукава.
- Рабочее давление до 16 атм — подходит для большинства напорных линий перекачки нефтепродуктов и воды.
- Температура -40…+100 °C — соединение работает на открытых площадках зимой и на линиях с подогретым продуктом.
- Алюминиевый корпус и 2 болта из оцинкованной стали — малый вес, стойкость крепежа к коррозии, затяжка обычным гаечным ключом.
Соответствие стандарту
Изделие изготовлено по DIN 2817 — это гарантирует совместимость геометрии с фитингами и муфтами того же стандарта у разных производителей. На партию предоставляется паспорт качества.
Хранение и монтаж
Храните в сухом закрытом помещении, на поддонах или в таре, отдельно по типоразмерам, без контакта с агрессивными жидкостями. Перед монтажом наденьте рукав до упора на хвостовик, установите обе половины хомута симметрично и равномерно, поочерёдно затяните оба болта — перекос обойм ослабляет обжим. После первых циклов работы под давлением затяжку следует проконтролировать.
Резиномир поставляет хомуты DIN 2817 и ответные фитинги в розницу и партиями, подбирает типоразмер под диаметр рукава, отгружает со склада, доставка в Москву.
Частые вопросы о товаре
Диапазон эксплуатации — от -40 до +100 °C. Этого достаточно для наружных наливных линий в зимний период и для рукавов с подогретым нефтепродуктом. Ограничение по температуре обычно задаёт сам рукав, поэтому ориентируйтесь на менее стойкий элемент соединения.
Хомут рассчитан на рабочее давление до 16 атм при условии правильной посадки рукава на хвостовик и равномерной затяжки обоих болтов. Крепёж выполнен из оцинкованной стали, что снижает риск закисания резьбы при уличной эксплуатации.
Да, размер 4" по DIN 2817 с шириной обоймы 8 мм совместим с муфтами и наконечниками того же стандарта независимо от изготовителя. Если тип соединения на вашем рукаве неясен, отправьте чертёж или фото детали — подберём замену по размерам.
На отгружаемую партию оформляется паспорт качества с указанием типоразмера, материала и стандарта DIN 2817. По запросу к комплекту документов прикладываются отгрузочные накладные и счёт-фактура для бухгалтерии.
| Тип изделия | Предохранительный хомут (страховочный) |
| Назначение | Фиксация рукава на наконечнике (муфте) для предотвращения срыва под давлением |
| Температура эксплуатации | -40…+100 °C |
| Материал | Алюминий |
| Применяемость | Напорные и всасывающие рукава, наливные системы |
| Стандарт | DIN 2817 |
| Форма (геометрическая) | Кольцевая (две полухомутовые обоймы) |
| Среда | Нефтепродукты, химикаты, вода, воздух, сыпучие среды |
| Ширина (мм) | 8 мм |
| Единица измерения | шт |
| Внутр. диаметр шланга (мм) | 100 мм |
| Комплектация | Две половины хомута, болты с гайками |
| Присоединение к рукаву | Обжим рукава на хвостовике фитинга |
| Способ монтажа | Болтовое стяжное соединение двух половин хомута |
| Рабочее давление | до 16 атм |
| Условный размер | 4" мм |
| Материал крепежа | Оцинкованная сталь |
| Количество болтов | 2 шт |
