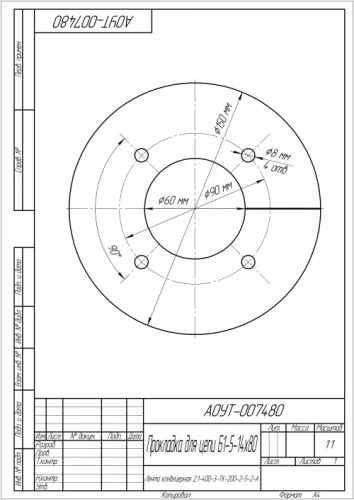

Прокладка УРТ для цепи Б1-5-14х80 по чертежу АОУТ-007480

Прокладка из уретанового термоэластопласта (УРТ) предназначена для уплотнения и демпфирования в звеньях цепной передачи с калибром 14 мм, тип цепи Б1-5-14х80. Деталь снижает ударные нагрузки и шум при работе цепного контура, гасит вибрацию в узлах транспортёров и конвейерных линий, применяется при ремонте цепных приводов машин и оборудования, где штатная деталь изготавливается по чертежу, а не по общему стандарту.

Характеристики и что они значат

• Материал УРТ (полиуретан), без армирования — упругая деталь с высокой износостойкостью на истирание, хорошо восстанавливает форму после сжатия в звене цепи.
• Твёрдость 70–90 ед. Шор А (точное значение уточняется по чертежу) — достаточно жёсткая, чтобы держать нагрузку без выдавливания, и при этом упруго демпфирует удары.
• Температура эксплуатации от -45 до +80 °C — деталь работает на технике под открытым небом зимой и в отапливаемых цехах, но не подходит для узлов рядом с горячими поверхностями.
• Маслобензостойкость — контакт со смазкой цепи, минеральными маслами и топливом не приводит к набуханию и потере упругости.
• Размер 14х80 мм, плоская фасонная форма — посадочная геометрия соответствует звену цепи Б1-5, деталь ставится без подгонки.

Соответствие чертежу и документы

Изделие нестандартное: изготавливается под заказ по чертежу АОУТ-007480, обозначение указывается в отгрузочных документах. На партию предоставляется паспорт качества с указанием материала и твёрдости по Шору А.

Хранение и монтаж

Храните прокладки в сухом закрытом помещении, на поддонах или в таре, без перегибов и сдавливания, вдали от источников тепла, прямых солнечных лучей и озонирующего оборудования. Перед установкой очистите посадочное место от старой смазки и абразива. Полиуретан режется острым ножом, но подрезать деталь по месту нежелательно — геометрия задана чертежом. Монтаж выполняйте без ударов молотком по краям, чтобы не деформировать кромку.

Компания «Резиномир» изготавливает детали по чертежам и эскизам заказчика, выполняет раскрой по заданным размерам, отгружает продукцию со склада поштучно и партиями; доставка в Москву и другие регионы.
