Рукав буровой 102*350*18 с фитингами BSPT4''
Основные характеристики
Расчёт стоимости

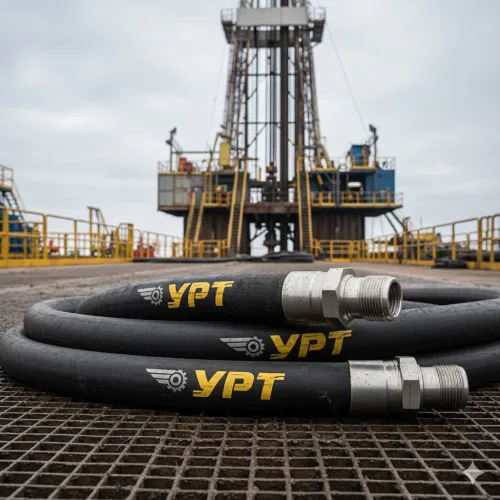

Буровой рукав внутренним диаметром 102 мм и длиной 18 000 мм предназначен для подачи бурового раствора под высоким давлением на буровых установках. Его применяют в линиях нагнетания между насосом и вертлюгом, на промывочных и цементировочных участках, а также для перекачки воды, нефти, масел и эмульсий на кустовых площадках. Рукав поставляется в сборе, с двумя прямыми резьбовыми штуцерами BSPT 4" с обеих сторон.
Характеристики и что они значат
- Условный проход Ду 100 мм (внутренний диаметр 102 мм) — большое проходное сечение обеспечивает подачу значительных объёмов раствора без роста гидравлических потерь на длинной линии.
- Разрывное давление 87,5 МПа — 2,5-кратный запас к рабочему режиму, что даёт ресурс при гидроударах и пульсации от поршневого насоса.
- Многослойная навивка стальной проволоки — армирование удерживает форму при высоком давлении и не даёт рукаву раздуваться на изгибах.
- Температура эксплуатации от -40 до +100 °C — рукав работает на зимних площадках и при подаче подогретого раствора.
- Внутренний слой NBR, наружный — озоно- и износостойкая резина — стойкость к нефтепродуктам изнутри и к солнцу, истиранию о грунт и мостки снаружи.
Соответствие и документы
Заделка концов выполнена опрессовкой обжимными муфтами — соединение неразборное, герметичность фитингов BSPT 4" контролируется опрессовкой. На партию предоставляется паспорт качества с указанием типоразмера, рабочего и разрывного давления.
Хранение и монтаж
Хранить рукав следует в сухом закрытом помещении, в бухтах большого радиуса или на стеллажах, без резких перегибов у муфт и вдали от нагревательных приборов и источников озона. При монтаже соблюдайте минимальный радиус изгиба, не допускайте скручивания вокруг оси и натяжения линии — длину 18 000 мм укладывайте с запасом на перемещение оборудования. Резьбу BSPT затягивают ключом по муфте, не по обжимной части, обязательно применяя страховочные тросы на линии высокого давления.
Резиномир поставляет буровые рукава в сборе, подбирает длину и тип присоединительных фитингов по заявке, отгружает со склада в Москве и организует доставку в Москву.
Частые вопросы о товаре
Диапазон эксплуатации — от -40 до +100 °C. Это позволяет работать на зимних кустовых площадках и подавать подогретый буровой раствор. Длительный перегрев выше +100 °C ускоряет старение внутреннего слоя NBR и снижает ресурс соединения.
Рабочее давление составляет 35 атм, разрывное — 87,5 МПа, то есть заложен 2,5-кратный запас прочности. Запас рассчитан на гидроудары и пульсацию от поршневых насосов, но эксплуатировать линию постоянно выше рабочего давления нельзя.
Рукав поставляется в сборе, концы заделаны опрессовкой муфтами. Резать и переобжимать его можно только на прессе с подходящей оснасткой и контролем диаметра обжима — в полевых условиях это делать не следует.
Возможны исполнения с иным условным проходом, длиной и типом фитинга — вместо BSPT 4" ставят другие резьбовые или фланцевые окончания. Если сомневаетесь в совместимости, пришлите чертёж или фото присоединительного узла, и мы подберём замену.
| Назначение | Подача бурового раствора под высоким давлением в буровых установках |
| Температура эксплуатации | от -40 до +100 °C |
| Длина (мм) | 18000 мм |
| Давление (атм) | 350 МПа |
| Вид рукава | Рукав буровой (для бурового раствора, высокого давления) |
| Среда | Буровой раствор, вода, нефть, масла, эмульсии |
| Внутренний диаметр РВД (мм) | 102 мм |
| Внутренний слой | Маслобензостойкая синтетическая резина (NBR) |
| Армирование | Многослойная навивка стальной проволоки |
| Угол исполнения фитинга | 0° (прямой) ° |
| Фитинг | Штуцер резьбовой BSPT 4" (2 шт., с обеих сторон) |
| Единица измерения | шт |
| Тип резьбы | BSPT (коническая трубная британская) |
| Комплектация | Рукав в сборе с фитингами |
| Способ заделки концов | Опрессовка (обжим муфтой) |
| Наружный слой | Атмосферо-, износо- и озоностойкая резина |
| Разрывное давление | 87,5 (2,5-кратный запас к рабочему) МПа |
| Резьба | 4" мм |
| Условный проход Ду | 100 мм |
| Рабочее давление | 35 атм |
Как получить
Бухты до 1 200 кг грузим манипулятором, до 300 кг — вручную. Для отправки в регион нужен адрес терминала транспортной компании и контакт получателя; забор груза со склада бесплатный.
