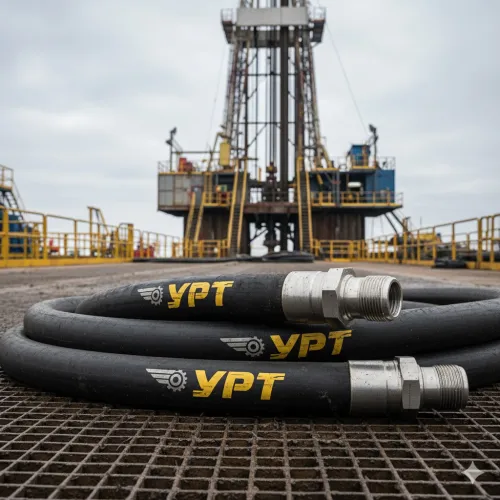

Рукав буровой 102*350*23 с фитингами BSPT 4''
Основные характеристики
Расчёт стоимости
Буровой рукав высокого давления предназначен для нагнетания промывочной жидкости и бурового раствора от насосного блока к вертлюгу и манифольду буровой установки. Применяется на станках роторного и колонкового бурения, в цементировочных и промывочных агрегатах, а также на линиях перекачки воды и нефтепродуктов при обустройстве скважин.
Характеристики и что они значат
- Внутренний диаметр 102 мм при длине 23 000 мм — цельная плеть на всю линию нагнетания без промежуточных соединений, что снижает число потенциальных мест утечки.
- Рабочее давление 350 атм (35 МПа) при разрывном не менее 2,5-кратного (≈87,5 МПа) — запас прочности на гидроудары при пуске и остановке бурового насоса.
- Армирование металлокордом (стальная навивка) — рукав держит пульсирующее давление и не «раздувается» на длинных пролётах.
- Температурный диапазон -40…+100 °C — работа на зимних площадках и с подогретым раствором; внутренний слой маслобензостойкий, наружный — атмосферо- и износостойкий.
- Фитинги BSPT 4", угол 0° (прямой), опрессовка муфтой — прямое присоединение к штуцерам с конической трубной резьбой без переходников.
Соответствие и документы
Изделие изготавливается по техническим условиям производителя; заделка концов выполняется опрессовкой на прессе с контролем усилия обжима. На каждую партию предоставляется паспорт качества с указанием типоразмера, рабочего давления и результатов опрессовки.
Хранение и монтаж
Хранить в сухом закрытом помещении вдали от нагревательных приборов, в бухте расчётного радиуса, на поддонах или стеллажах, без перегибов, скруток и подвешивания за фитинги. Перед монтажом проверьте резьбу BSPT 4" и уплотнительные поверхности, затягивайте штуцер ключом без перекоса. Рукав прокладывают без натяга и острых изломов, при пульсации закрепляют страховочными тросами. Самостоятельная переделка концевой арматуры недопустима.
Компания «Резиномир» поставляет буровые рукава в готовой сборке и по размерам заказчика: длина плети и тип фитингов подбираются под конкретную схему обвязки. Отгрузка со склада в Москве, доставка в Москву и другие регионы.
Частые вопросы о товаре
Диапазон эксплуатации -40…+100 °C. Это позволяет работать на зимних буровых площадках и подавать подогретый промывочный раствор. При морозе рукав перед подачей давления рекомендуется прогреть циркуляцией, не изгибая его резко.
Рабочее давление 350 атм (35 МПа), разрывное — не менее 2,5-кратного рабочего, около 87,5 МПа. Такой запас рассчитан на гидроудары при пуске и остановке бурового насоса; превышать рабочее значение на постоянной основе нельзя.
Нет. Заделка концов выполняется опрессовкой муфтой на прессе с контролем усилия, в полевых условиях повторить её невозможно. Нужную длину — от стандартных 23 000 мм и меньше — изготавливают на производстве по заявке.
Взаимозаменяемость определяется внутренним диаметром, рабочим давлением и типом присоединения: вместо BSPT 4" могут применяться другие конические штуцеры при совпадении по давлению 35 МПа. Если сомневаетесь — пришлите чертёж или фото узла, и мы подберём аналог.
| Назначение | Буровые установки, подача промывочной жидкости под высоким давлением |
| Температура эксплуатации | -40…+100 °C |
| Длина (мм) | 23000 мм |
| Давление (атм) | 35 МПа |
| Вид рукава | Рукав буровой (для нагнетания бурового раствора) |
| Среда | Буровой раствор, вода, нефтепродукты, глинистые смеси |
| Внутренний диаметр РВД (мм) | 102 мм |
| Внутренний слой | Маслобензостойкая резина |
| Армирование | Металлокорд / стальная навивка |
| Угол исполнения фитинга | 0° (прямой) ° |
| Фитинг | Штуцер с наружной конической резьбой BSPT 4" |
| Единица измерения | шт. |
| Тип резьбы | Коническая трубная (BSPT, R) |
| Комплектация | Рукав с фитингами с двух сторон |
| Способ заделки концов | Опрессовка (обжим муфтой) |
| Наружный слой | Атмосферо- и износостойкая резина |
| Разрывное давление | не менее 2,5-кратного рабочего (≈87,5 МПа) МПа |
| Резьба | BSPT 4" мм |
| Рабочее давление | 350 атм |
Как получить
Бухты до 1 200 кг грузим манипулятором, до 300 кг — вручную. Для отправки в регион нужен адрес терминала транспортной компании и контакт получателя; забор груза со склада бесплатный.
