Рукава Н8Д0.447-009-70-50 (Ду 70 мм, длина 50 мм)
Основные характеристики
Расчёт стоимости

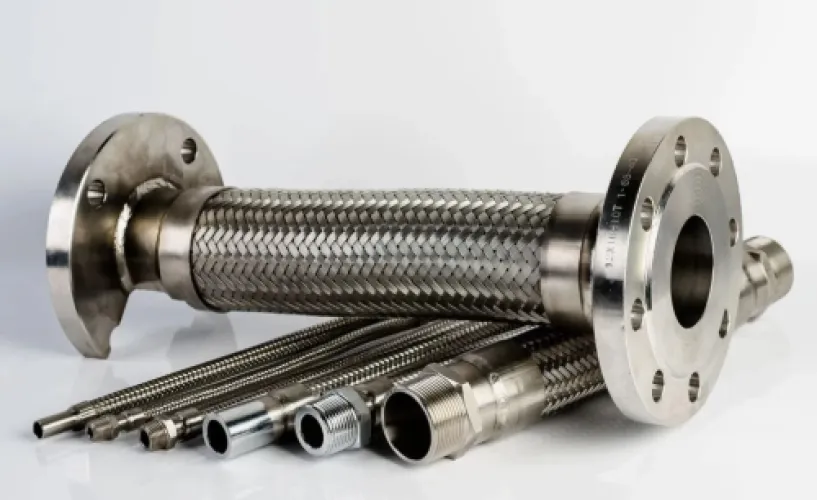

Металлорукав Н8Д0.447-009-70-50 — гибкий гофрированный рукав из коррозионностойкой стали с металлической оплёткой и приварной концевой арматурой. Применяется для подвода рабочих сред (газ, воздух, вода, масло, топливо), компенсации температурных перемещений и гашения вибраций трубопроводов в авиационной и промышленной технике, а также на стендовом и агрегатном оборудовании.
Характеристики и что они значат
- Внутренний диаметр 70 мм — крупное проходное сечение для магистралей с большим расходом среды; присоединительные размеры подбираются под ответный узел.
- Длина 50 мм — короткая вставка-компенсатор, рассчитанная на восприятие вибрации и небольших монтажных несоосностей, а не на длинные переброски.
- Температура -60…+300 °C — работоспособность на морозе и на горячих участках, где резиновые рукава неприменимы.
- Коррозионностойкая сталь и металлическая оплётка — оплётка воспринимает осевое усилие от давления и защищает гофр от механических повреждений.
- Приварная арматура (ниппель/фланец) — герметичное неразъёмное соединение с гофром без уплотнителей, стойкое к температуре и вибрации.
Соответствие документации
Изделие изготавливается по конструкторской документации Н8Д0.447, базовое обозначение Н8Д0.447-009, исполнение 70-50. Возможно изготовление по чертежу заказчика с иными длиной и типом концевой арматуры. На партию оформляется паспорт качества с указанием обозначения и результатов приёмочного контроля.
Хранение и монтаж
Храните в сухом закрытом помещении, на поддонах или стеллажах, без перегибов и сосредоточенных нагрузок на гофр, отдельно от кислот и щелочей. Арматуру предохраняйте от забоин и загрязнения заглушками. При монтаже не допускайте скручивания вокруг оси и растяжения рукава, соблюдайте минимальный радиус изгиба; резать и переваривать арматуру самостоятельно нельзя — исполнение задаётся при изготовлении.
Резиномир поставляет металлорукава Н8Д0.447 в типовых и заказных исполнениях: изготовление по размерам заказчика, отгрузка со склада, доставка в Москву.
Частые вопросы о товаре
Рабочий диапазон -60…+300 °C. Нижняя граница позволяет применять рукав на открытых площадках зимой, верхняя — на горячих магистралях, где резиновые рукава уже не подходят. Конкретный режим уточняйте по условиям вашего узла и параметрам среды.
Конструкция из нержавеющей стали с металлической оплёткой рассчитана на газ, воздух, воду, масло и топливо. Материал стоек к коррозии, вибрации и температуре, поэтому рукав применяют и на топливных, и на воздушных линиях техники.
Резать по месту нельзя: концы имеют приварную арматуру (ниппель или фланец), и герметичность обеспечивается заводской сваркой. Длина 50 мм задана исполнением 70-50; иная длина и тип арматуры изготавливаются по чертежу заказчика.
Замена возможна металлорукавом с тем же внутренним диаметром 70 мм, температурным диапазоном и совместимой концевой арматурой. На партию оформляется паспорт качества. Если в аналоге есть сомнения, подберём замену по чертежу или фото детали — воспользуйтесь кнопкой «Подобрать по чертежу».
| Тип изделия | Рукав металлический (металлорукав) |
| Назначение | Подвод рабочих сред, компенсация перемещений и вибраций трубопроводов |
| Температура эксплуатации | -60…+300 °C |
| Материал | Коррозионностойкая (нержавеющая) сталь |
| Применяемость | Авиационная и промышленная техника |
| Длина (мм) | 50 мм |
| Обозначение | Н8Д0.447-009-70-50 |
| Внутренний диаметр (мм) | 70 мм |
| Среда | Газ, воздух, вода, масло, топливо |
| Стойкость | Коррозионная, вибрационная, термическая |
| Армирование | Металлическая оплётка |
| Единица измерения | шт |
| Способ заделки концов | Приварная арматура (ниппель/фланец) |
| Технические условия | По конструкторской документации Н8Д0.447 |
| Конструкция | Гофрированный/навивочный металлический рукав с концевой арматурой |
| Артикул производителя | Н8Д0.447-009-70-50 |
| Типоразмер | 70-50 мм |
| Изготовление | По чертежу заказчика |
| Базовое обозначение | Н8Д0.447-009 |
