РВД УРТ 20*1050 DK М 30*1,5 1SN
Основные характеристики
Расчёт стоимости

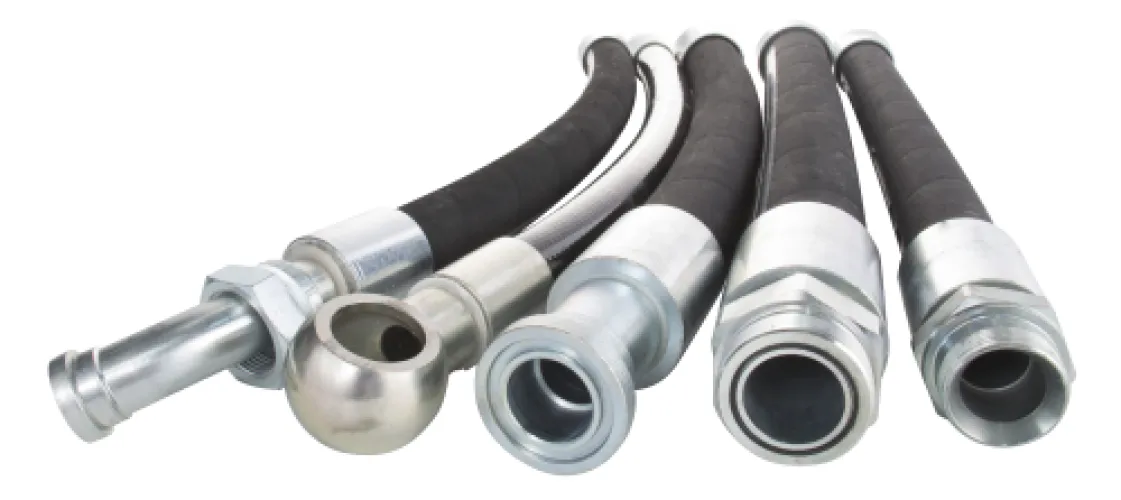

Рукав высокого давления в сборе с фитингами предназначен для передачи рабочей жидкости в гидросистемах спецтехники, дорожных и сельскохозяйственных машин, а также в гидроприводах металлорежущих станков и прессов. Рабочая среда — минеральные масла, гидравлические жидкости и эмульсии. Сборка выполнена по длине 1050 мм с двумя прямыми фитингами DK (конус 24°, накидная гайка по DIN 20078) с метрической цилиндрической резьбой М30х1,5.
Характеристики и что они значат
- Внутренний диаметр 20 мм — расход подбирается под магистрали среднего сечения; сечение сохраняется по всей длине, потери давления на трассе минимальны.
- Рабочее давление 16 МПа (160 атм) при разрывном 64 МПа — коэффициент запаса 4:1, то есть рукав рассчитан на пульсации гидронасоса, а не только на статическую нагрузку.
- Одна оплётка из высокопрочной стальной проволоки, класс 1SN — армирование для контуров среднего давления: рукав легче и подвижнее двухоплёточного, но требует соблюдения предела по давлению.
- Минимальный радиус изгиба 240 мм — при более крутой укладке оплётка перегружается и срок службы падает; трассу планируют с учётом этой величины.
- Температура от -40 до +100 °C — внутренний слой NBR стоек к маслу, наружная маслобензостойкая резина защищает от истирания при работе на открытой технике круглый год.
Соответствие стандарту
Конструкция рукава соответствует EN 853 1SN, фитинги типа DK выполнены по DIN 20078. Концы заделаны обжимом (опрессовкой) муфтой на прессе, что исключает подтекание по хвостовику. На партию предоставляется паспорт качества.
Хранение и монтаж
Хранить в сухом закрытом помещении, вдали от нагревательных приборов и прямого солнца, свободными витками без перегибов и подвешивания за фитинги. При монтаже гайку М30х1,5 затягивают ключом за лыски, удерживая ответный штуцер вторым ключом, чтобы не скручивать рукав вокруг оси. Длину 1050 мм проверяют по фактической трассе с запасом на ход штока и без натяга. Перед пуском систему прокачивают и стравливают воздух.
Резиномир поставляет готовые сборки РВД и изготавливает рукава по длине и типу фитингов заказчика, отгрузка со склада, доставка в Москву.
Частые вопросы о товаре
Диапазон рабочих температур — от -40 до +100 °C для среды и окружающего воздуха. Внутренний слой NBR сохраняет эластичность на морозе, наружная резина не растрескивается. Кратковременный перегрев выше +100 °C ускоряет старение резины и снижает ресурс.
Нет. Класс 1SN с одной оплёткой рассчитан на 16 МПа, у 2SN давление выше, поэтому замена в обратную сторону недопустима. Совпадать должны диаметр 20 мм, тип фитинга DK и резьба М30х1,5. Если сомневаетесь — пришлите чертёж или фото детали, подберём аналог.
На каждую партию предоставляется паспорт качества с указанием типоразмера, класса 1SN, рабочего и разрывного давления. По запросу прикладываем сведения о соответствии конструкции EN 853 и типу фитинга DIN 20078.
Резать готовую сборку не следует: концы заделаны обжимом муфтой на прессе, повторно закрепить фитинг вручную нельзя. Нужную длину изготавливают на производстве из рукава и фитингов DK, укажите монтажную длину и углы исполнения.
| Тип изделия | Рукав высокого давления (РВД) в сборе с фитингами |
| Температура эксплуатации | от -40 до +100 °C |
| Применяемость | Гидросистемы спецтехники, станков, сельхоз- и дорожных машин |
| Длина (мм) | 1050 мм |
| Стандарт | EN 853 1 |
| Среда | Минеральные масла, гидравлические жидкости, эмульсии |
| Класс | 1SN |
| Внутренний диаметр РВД (мм) | 20 мм |
| Внутренний слой | Маслостойкая синтетическая резина (NBR) |
| Кол-во слоёв оплётки | 1 шт. |
| Армирование | Одна оплётка из высокопрочной стальной проволоки |
| Угол исполнения фитинга | Прямой(0°)\Прямой(0°) ° |
| Фитинг | DK (конус 24°, накидная гайка, DIN 20078) |
| Единица измерения | шт. |
| Максимальное давление МПа (Атм) | 16 МПа (160 атм) МПа |
| Тип резьбы | Метрическая цилиндрическая |
| Коэффициент запаса прочности | 4:1 |
| Способ заделки концов | Обжим (опрессовка) муфтой |
| Наружный слой | Маслобензостойкая, износостойкая резина |
| Разрывное давление | 64 МПа |
| Резьба | М30х1,5 мм |
| Минимальный радиус изгиба | 240 мм |
Как получить
Бухты до 1 200 кг грузим манипулятором, до 300 кг — вручную. Для отправки в регион нужен адрес терминала транспортной компании и контакт получателя; забор груза со склада бесплатный.
