РВД УРТ 20*2500 DK М 33*2,0 4 SP
Основные характеристики
Расчёт стоимости

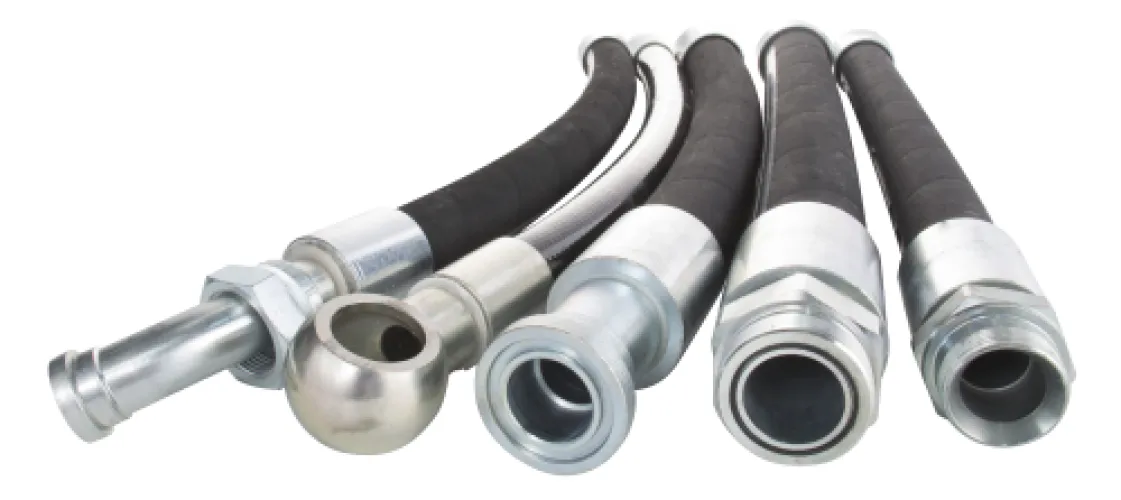

Рукав высокого давления в сборе с фитингами предназначен для передачи рабочей жидкости в напорных линиях гидравлики. Применяется в гидросистемах дорожной и коммунальной спецтехники, на сельхозмашинах (гидроцилиндры навески, рулевое управление), а также в гидроприводах станков и прессов. Рабочая среда — минеральные масла, гидравлические жидкости и водно-масляные эмульсии.
Характеристики и что они значат
- Внутренний диаметр 20 мм при длине 2500 мм — готовая сборка под конкретный контур: рукав не нужно резать и обжимать на месте, достаточно подобрать трассу с запасом на ход штока.
- Четыре слоя стальной проволочной оплётки, класс 4SP — конструкция рассчитана на пульсирующее давление, характерное для гидронасосов, и держит форму при частых циклах нагрузки.
- Рабочее давление около 35 МПа (350 атм) с запасом прочности 4:1 — разрушающее давление кратно выше рабочего, что даёт резерв при гидроударах.
- Температура эксплуатации -40…+100 °C — рукав сохраняет гибкость на зимней технике и не размягчается при нагреве масла в напорной магистрали.
- Фитинги DK с внутренней резьбой М33х2,0 и конусом 60°, оба конца прямые (0°) — соединение по металлическому конусу без уплотнительных колец, стыкуется со штуцерами метрической серии.
Соответствие стандарту
Сборка выполнена по конструкции класса 4SP согласно EN 856. Концы заделаны обжимом (опрессовкой) муфтой на прессе, каждая партия сопровождается паспортом качества.
Хранение и монтаж
Хранить в сухом закрытом помещении, без резких перегибов и в стороне от нагревательных приборов, растворителей и прямых солнечных лучей. При монтаже соблюдайте допустимый радиус изгиба, не допускайте скручивания рукава вокруг оси и контакта с подвижными и острыми кромками — при необходимости используйте пружины и защитные кожухи. Резьбу М33х2,0 затягивайте двумя ключами, удерживая ответный штуцер.
Резиномир поставляет РВД в сборе готовыми длинами и изготавливает рукава по размерам заказчика с нужной комбинацией фитингов. Отгрузка со склада в Москве, доставка в Москву и по регионам.
Частые вопросы о товаре
Диапазон эксплуатации -40…+100 °C для среды в виде минеральных масел, гидравлических жидкостей и эмульсий. Кратковременные пики выше +100 °C ускоряют старение внутреннего слоя, поэтому длительная работа за пределами диапазона не рекомендуется.
Максимальное рабочее давление составляет около 35 МПа (350 атм), коэффициент запаса прочности 4:1. Четыре слоя стальной проволочной оплётки рассчитаны на пульсирующую нагрузку от гидронасосов и гидроударов.
Заменой служит рукав того же внутреннего диаметра 20 мм и класса 4SP с фитингами DK под резьбу М33х2,0. При других типах присоединения нужен переходник. Если есть сомнения в совместимости, отправьте чертёж или фото детали — подберём аналог.
На каждую партию выдаём паспорт качества с указанием класса 4SP, типоразмера и параметров опрессовки, а также отгрузочные документы. Комплект передаётся вместе с товаром или по запросу в электронном виде.
| Тип изделия | Рукав высокого давления (РВД) в сборе с фитингами |
| Температура эксплуатации | -40…+100 °C |
| Применяемость | Гидросистемы спецтехники, станков, сельхоз- и дорожной техники |
| Бренд | УРТ |
| Длина (мм) | 2500 мм |
| Стандарт | EN 856 4 |
| Среда | Минеральные масла, гидравлические жидкости, эмульсии |
| Класс | 4SP |
| Внутренний диаметр РВД (мм) | 20 мм |
| Внутренний слой | Маслостойкая синтетическая резина |
| Кол-во слоёв оплётки | 4 шт. |
| Армирование | Четыре слоя стальной проволочной оплётки |
| Угол исполнения фитинга | Прямой (0°) / Прямой (0°) ° |
| Фитинг | DK (конус 60°, внутренняя резьба) / DK |
| Единица измерения | шт |
| Максимальное давление МПа (Атм) | ~35 МПа (350 атм) МПа |
| Тип резьбы | Метрическая |
| Коэффициент запаса прочности | 4:1 |
| Способ заделки концов | Обжим (опрессовка) муфтой |
| Наружный слой | Маслобензостойкая, износостойкая резина |
| Резьба | М33х2,0 мм |
Как получить
Бухты до 1 200 кг грузим манипулятором, до 300 кг — вручную. Для отправки в регион нужен адрес терминала транспортной компании и контакт получателя; забор груза со склада бесплатный.
