РВД УРТ 20*3900 DK М 33*1,5 1SN
Основные характеристики
Расчёт стоимости

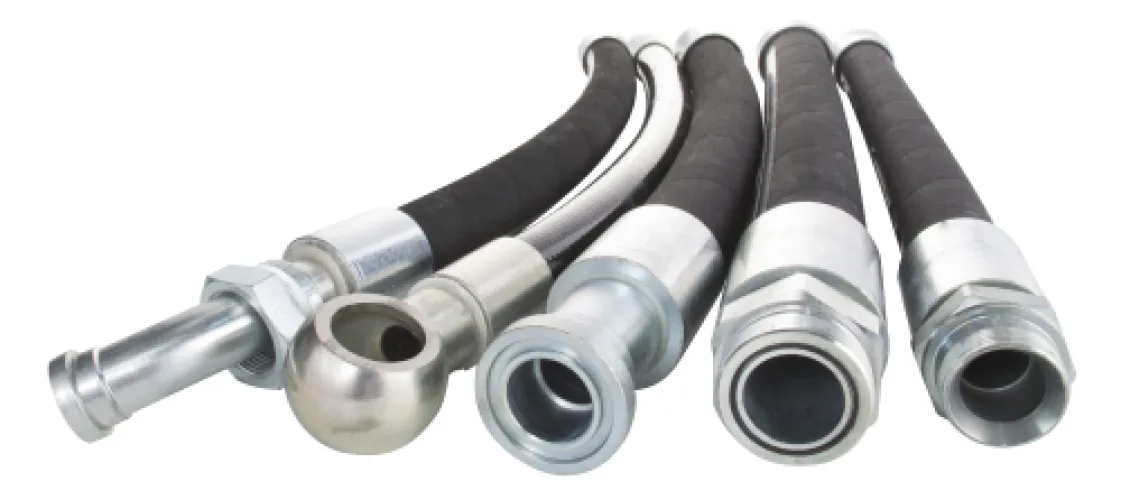

Рукав высокого давления в сборе с двумя прямыми фитингами DK М33х1,5 предназначен для передачи рабочей жидкости в гидравлических контурах машин. Такая сборка применяется в гидросистемах спецтехники и дорожных машин, в приводах навесного оборудования сельхозтехники, а также в гидростанциях и металлорежущих станках. Рабочие среды — минеральные масла, гидравлические жидкости, водомасляные эмульсии и дизельное топливо.
Характеристики и что они значат
- Внутренний диаметр 20 мм при длине 3900 мм — готовая линия под конкретную трассу: длины хватает на переход между рамой и подвижной стрелой без промежуточных соединений, а проходное сечение обеспечивает нужный расход без лишнего дросселирования.
- Рабочее давление 16 МПа (160 атм) при разрывном 64 МПа — коэффициент запаса 4:1, то есть рукав рассчитан на пульсации и кратковременные пиковые скачки давления в контуре.
- Класс 1SN, одинарная оплётка из высокопрочной стальной проволоки — вариант для линий среднего давления: сборка легче и гибче двухоплёточной, проще укладывается в стеснённом моторном отсеке.
- Температура от -40 до +100 °C — допускает зимний запуск техники на улице и нагрев масла в баке при длительной работе.
- Минимальный радиус изгиба 240 мм — при более крутом загибе оплётка теряет несущую способность, поэтому трассу планируют с плавными дугами.
- Фитинги DK (внутренний конус 60°, накидная гайка), резьба М33х1,5, оба прямые — соединение уплотняется по конусу, без прокладок, и допускает многократную разборку.
Соответствие стандарту
Рукав изготовлен по EN 853 1SN: стандарт задаёт конструкцию с одной проволочной оплёткой, внутренний слой из маслобензостойкой резины NBR и маслостойкий, атмосферо- и износостойкий наружный слой. Концы заделаны опрессовкой — обжимом муфты на прессе. На партию предоставляется паспорт качества.
Хранение и монтаж
Храните рукава в сухом закрытом помещении, на поддонах или в бухтах, без перегибов, вдали от нагревательных приборов, прямых солнечных лучей и озонирующего оборудования. Перед установкой продуйте внутреннюю полость и убедитесь, что конусы фитингов не имеют забоин. Монтируйте с запасом длины на изменение геометрии под давлением, не допускайте скручивания вокруг оси и контакта с острыми кромками, накидную гайку затягивайте ключом, удерживая ответный штуцер вторым ключом.
Компания «Резиномир» комплектует РВД по длинам и типам фитингов из задания заказчика, отгружает со склада и организует доставку в Москву. Возможна поставка как единичных сборок, так и партий для парка техники.
Частые вопросы о товаре
Диапазон эксплуатации — от -40 до +100 °C. Нижняя граница позволяет работать на технике зимой, верхняя рассчитана на нагрев минерального масла в контуре. Кратковременный перегрев выше +100 °C ускоряет старение внутреннего слоя NBR.
Рабочее давление — 16 МПа (160 атм), разрывное — 64 МПа, коэффициент запаса 4:1. Такой запас закладывается на пульсации давления в гидросистеме, поэтому превышать рабочее значение в расчётах не следует.
Рукав режут отрезным диском или специальным станком строго перпендикулярно оси, без замятия оплётки, затем зачищают и продувают полость. Обжим муфты выполняется только на опрессовочном прессе с нужным диаметром матрицы — ручная затяжка герметичности не даёт.
Взаимозаменяемы сборки того же класса 1SN с внутренним диаметром 20 мм: меняются длина, угол фитинга (прямой, 45°, 90°) и тип присоединения вместо DK М33х1,5. Если есть сомнения по резьбе или геометрии, отправьте чертёж либо фото детали — подберём замену по нему.
На поставляемую партию оформляется паспорт качества с указанием класса 1SN, типоразмера и стандарта EN 853. По запросу предоставляются документы о соответствии требованиям технических регламентов и комплект отгрузочных бумаг.
| Тип изделия | Рукав высокого давления (РВД) в сборе с фитингами |
| Температура эксплуатации | от -40 до +100 °C °C |
| Применяемость | Гидросистемы спецтехники, станков, сельхоз- и дорожной техники |
| Бренд | УРТ |
| Длина (мм) | 3900 мм |
| Стандарт | EN 853 1 |
| Среда | Минеральные масла, гидравлические жидкости, эмульсии, дизтопливо |
| Класс | 1SN |
| Внутренний диаметр РВД (мм) | 20 мм |
| Внутренний слой | Маслобензостойкая синтетическая резина (NBR) |
| Кол-во слоёв оплётки | 1 шт. |
| Армирование | Одинарная оплётка из высокопрочной стальной проволоки |
| Угол исполнения фитинга | Прямой (0°) / Прямой (0°) ° |
| Фитинг | DK (внутренний конус 60°, накидная гайка) |
| Единица измерения | шт |
| Максимальное давление МПа (Атм) | 16 МПа (160 атм) МПа |
| Тип резьбы | Метрическая |
| Коэффициент запаса прочности | 4:1 |
| Комплектация | Рукав + 2 фитинга DK М33х1,5 |
| Способ заделки концов | Опрессовка (обжим муфтой) |
| Наружный слой | Маслостойкая, атмосферо- и износостойкая резина |
| Разрывное давление | 64 МПа МПа |
| Резьба | М33х1,5 мм |
| Минимальный радиус изгиба | 240 мм |
Как получить
Бухты до 1 200 кг грузим манипулятором, до 300 кг — вручную. Для отправки в регион нужен адрес терминала транспортной компании и контакт получателя; забор груза со склада бесплатный.
