РВД УРТ 20*4300 DK М 30*1,5 0/90 2SN
Основные характеристики
Расчёт стоимости

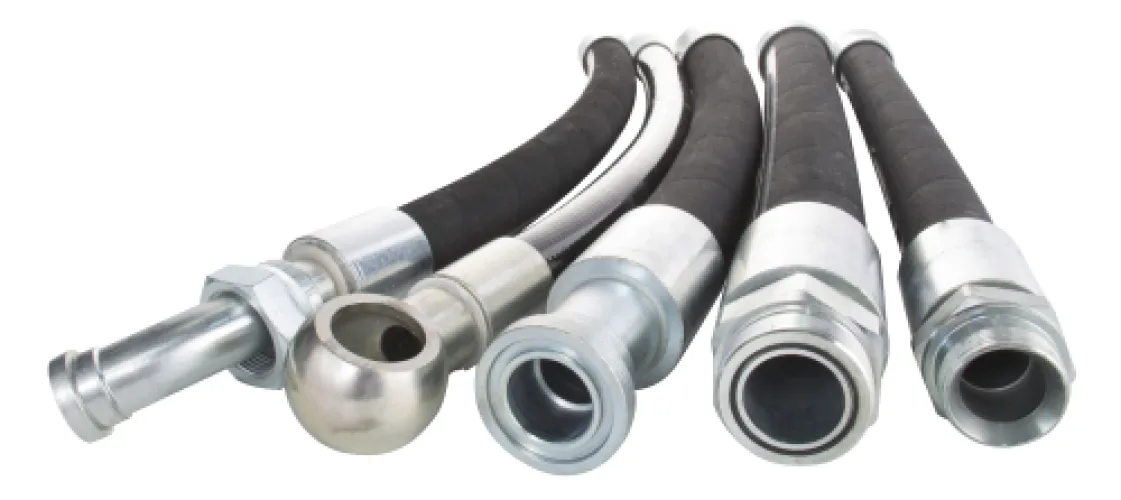

Готовая рукавная сборка высокого давления с внутренним диаметром 20 мм и длиной 4300 мм предназначена для передачи рабочей жидкости в гидравлических контурах. Такие сборки ставят на дорожно-строительную технику (экскаваторы, погрузчики, катки), на сельхозмашины и на гидравлику металлорежущих станков и прессов. Рабочие среды — минеральные масла, гидравлические жидкости, эмульсии и дизельное топливо.
Характеристики и что они значат
- Класс 2SN, двойная оплётка стальной проволокой — рабочее давление около 25 МПа (250 атм) при разрывном не менее 100 МПа, то есть запас прочности 4:1 для контуров с пульсацией и гидроударами.
- Внутренний диаметр 20 мм — пропускная способность под магистрали средних расходов: подача к гидроцилиндрам, гидромоторам и распределителям без избыточных потерь давления.
- Длина 4300 мм — мерная сборка для протяжённых трасс от насосной станции к исполнительному механизму, включая переход на подвижную стрелу.
- Фитинги DK М30×1,5 с двух сторон, исполнение 0°/90° — внутренний конус 60° и накидная гайка обеспечивают разъёмное уплотнение без прокладок, а угловой конец на 90° позволяет завести рукав в стеснённое место без резкого перегиба.
- Диапазон от -40 до +100 °C — сборка сохраняет работоспособность при зимнем пуске техники и при нагреве масла в напряжённом режиме.
Соответствие стандарту
Конструкция рукава отвечает EN 853 2SN: внутренний слой из маслобензостойкой синтетической резины, две оплётки из высокопрочной стальной проволоки, наружный слой стойкий к истиранию, маслам и атмосферным воздействиям. Концы заделаны опрессовкой муфтой. На партию предоставляется паспорт качества.
Хранение и монтаж
Храните сборки в сухом закрытом помещении, на стеллажах или поддонах, без перегибов и петель радиусом меньше допустимого, вдали от нагревательных приборов, озона и прямых солнечных лучей. При монтаже не скручивайте рукав вокруг оси: гайку затягивают ключом, удерживая шестигранник фитинга вторым ключом. Оставляйте запас длины на ход подвижных узлов и защищайте рукав от трения о кромки металла. Перед пуском сбросьте воздух из контура и проверьте соединения на течь под рабочим давлением.
Резиномир поставляет рукава высокого давления в готовых сборках и изготавливает их по размерам и схеме фитингов заказчика. Отгрузка со склада, опт и розница, доставка в Москву.
Частые вопросы о товаре
Сборка рассчитана на работу от -40 до +100 °C по температуре рабочей среды и окружающего воздуха. Этого достаточно для зимнего пуска спецтехники и для нагретого масла в напряжённых режимах. Кратковременные превышения сокращают ресурс резинового слоя.
Рабочее давление составляет около 25 МПа (250 атм), разрывное — не менее 100 МПа, то есть коэффициент запаса прочности 4:1. Такой запас заложен под пульсацию и гидроудары в контурах спецтехники. Превышать рабочее давление постоянно не следует.
Нет: концы заделаны опрессовкой муфтой на прессе, повторная заделка вручную не обеспечит герметичность. Длину 4300 мм и фитинги DK М30×1,5 задают при изготовлении сборки, поэтому нужный вариант заказывают заранее.
Взаимозаменяемыми считаются рукава того же класса 2SN и диаметра 20 мм с фитингами под ваши присоединения — угол, тип резьбы и длину подбирают по месту. Если сомневаетесь в исполнении, отправьте чертёж или фото старой сборки, и замену подберут за вас.
| Тип изделия | Рукав высокого давления (РВД) в сборе с фитингами |
| Температура эксплуатации | от -40 до +100 °C |
| Форма поставки | Готовая рукавная сборка мерной длины |
| Применяемость | Гидросистемы спецтехники, станков, дорожно-строительных и сельхозмашин |
| Бренд | УРТ |
| Длина (мм) | 4300 мм |
| Стандарт | EN 853 2 |
| Среда | Минеральные масла, гидравлические жидкости, эмульсии, дизтопливо |
| Класс | 2SN (EN 853 2SN) |
| Внутренний диаметр РВД (мм) | 20 мм |
| Внутренний слой | Маслобензостойкая синтетическая резина |
| Кол-во слоёв оплётки | 2 шт. |
| Армирование | Двойная оплётка из высокопрочной стальной проволоки |
| Угол исполнения фитинга | 0° / 90° ° |
| Фитинг | DK (внутренний конус 60°, гайка накидная) с двух сторон |
| Единица измерения | шт |
| Тип резьбы | Метрическая |
| Коэффициент запаса прочности | 4:1 |
| Способ заделки концов | Опрессовка (обжим муфтой) |
| Наружный слой | Резина, стойкая к истиранию, атмосферным воздействиям и маслам |
| Разрывное давление | не менее 100 МПа |
| Резьба | М30×1,5 мм |
| Рабочее давление | ~25 (250) атм |
| Взаимная ориентация фитингов | Прямой и угловой 90° град |
