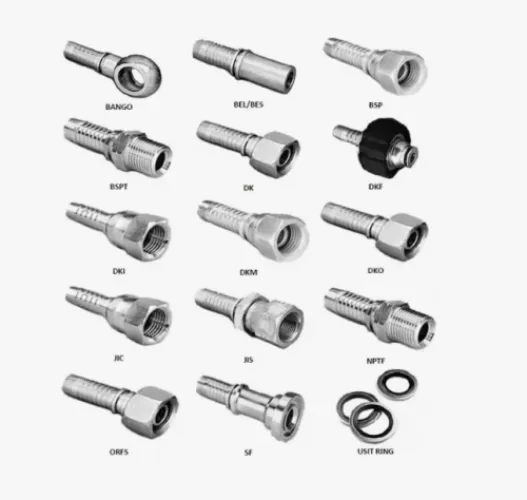

Фитинг SF 47.6 90 (20 мм), фланец SAE J518
Основные характеристики
Расчёт стоимости
Фланцевый угловой наконечник серии SF предназначен для оконцевания рукавов высокого давления с внутренним диаметром 20 мм и подключения их к фланцевым портам гидроаппаратуры. Исполнение под углом 90 градусов позволяет вывести рукав вплотную к корпусу насоса, гидробака или распределителя без резкого перегиба. Применяется в гидросистемах спецтехники, металлорежущих станков и стационарного промышленного оборудования, работающего на минеральных маслах и гидравлических жидкостях.
Характеристики и что они значат
- Фланец SAE J518 типоразмера 47,6 мм — стыкуется с ответным портом того же типоразмера; расстояние между отверстиями и посадка кольца определены стандартом, подбор ведётся по размеру фланца, а не по резьбе.
- Условный проход Ду 20 мм — совпадает с внутренним диаметром рукава 3/4", поэтому сечение потока не сужается и не растёт местное сопротивление.
- Рабочее давление до 40 атм — параметр гидролинии в сборе; давление системы не должно превышать этого значения с учётом пиков при переключении распределителя.
- Температура эксплуатации -40…+100 °C — допускает наружный монтаж на технике круглый год и работу на нагретом масле.
- Уплотнение кольцом круглого сечения по торцу фланца — герметичность обеспечивает O-ring, а не затяжка «до упора»; болты тянут равномерно крест-накрест.
- Углеродистая сталь с гальваническим цинковым пассивированным покрытием — защита от коррозии при хранении и работе во влажной среде.
Соответствие стандарту
Присоединительная часть выполнена по ISO 6162 (фланец SAE J518), что обеспечивает взаимозаменяемость с ответными фланцами и переходниками того же типоразмера у разных производителей. На отгружаемую партию предоставляется паспорт качества.
Хранение и монтаж
Хранить в сухом закрытом помещении, в таре или на поддонах, отдельно от агрессивных химикатов — цинковое покрытие не любит длительной сырости. Перед обжимом проверьте соответствие рукава внутреннему диаметру 20 мм и подберите муфту; опрессовку выполняйте на станке по таблице обжима. Перед сборкой очистите торец фланца, установите неповреждённое кольцо и затяните болты равномерно, без перекоса. Радиус изгиба рукава у наконечника выдерживайте по паспорту рукава.
Компания «Резиномир» поставляет фитинги SF и сопутствующие рукава, комплектует линии с обжимом по размерам заказчика, отгружает со склада, доставка в Москву.
Частые вопросы о товаре
Диапазон эксплуатации составляет от -40 до +100 °C. Этого достаточно для наружной работы спецтехники зимой и для нагретого гидравлического масла. Фактический предел линии определяется также рукавом и материалом уплотнительного кольца.
Присоединение под обжим на рукав высокого давления 3/4" с внутренним диаметром 20 мм. Обжим выполняется на прессе с подходящей муфтой и матрицей; подбор муфты зависит от числа оплёток конкретного рукава.
Фланец выполнен по ISO 6162 (SAE J518), типоразмер 47,6 мм, поэтому стыкуется с ответными портами того же типоразмера других производителей. Возможны исполнения SFL и SFS, а также прямые и угловые варианты. Если сомневаетесь, замену подберут по чертежу или фото детали.
На отгружаемую партию предоставляется паспорт качества с указанием обозначения SF 47.6 90, типоразмера фланца и партии изготовления. По запросу оформляются товаросопроводительные документы для приёмки на предприятии.
| Тип изделия | Фитинг фланцевый для РВД |
| Температура эксплуатации | -40…+100 °C |
| Материал | Сталь углеродистая |
| Применяемость | Гидросистемы спецтехники, станков, промышленного оборудования |
| Обозначение | SF 47.6 90 |
| Стандарт | ISO 6162 |
| Среда | Минеральные масла, гидравлические жидкости |
| Размер | 47.6 мм |
| Внутренний диаметр РВД (мм) | 20 мм |
| Тип | Фланец SAE (приварной/обжимной наконечник) |
| Угол (Исполнение) | 90 град. |
| Единица измерения | шт |
| Серия | SF |
| Уплотнение | Кольцо круглого сечения (O-ring) по торцу фланца |
| Покрытие | Цинковое (гальваническое), пассивированное |
| Присоединение к рукаву | Под обжим на рукав высокого давления 3/4" |
| Присоединение | Фланец SAE J518 (типоразмер 47,6 мм) |
| Условный проход Ду | 20 мм |
| Рабочее давление | до 40 атм |
