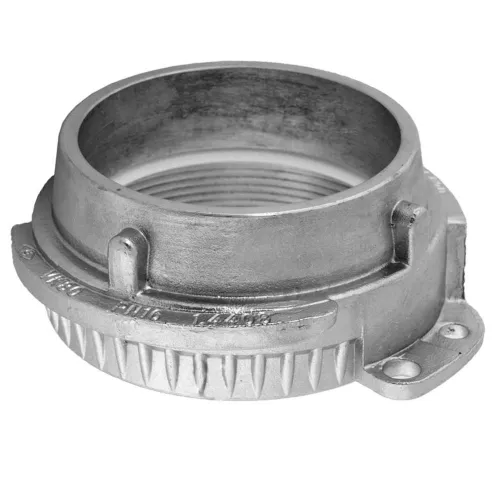

Штуцер VK 2" (50 мм) AISI 316
Основные характеристики
Расчёт стоимости
Штуцер VK — папа быстроразъёмного соединения системы TankWagen (TW), рассчитанный на условный проход 50 мм. Его накручивают на трубопровод или арматуру ёмкости, после чего ответная муфта TW фиксируется накидной гайкой вручную. Такие соединения применяют на автоцистернах и бензовозах, топливораздаточных системах и наливных эстакадах, где рукав приходится подключать и отключать десятки раз за смену.
Характеристики и что они значат
- Материал AISI 316 — нержавеющая сталь с молибденом: даёт коррозионную и химическую стойкость при работе с нефтепродуктами, маслами, агрессивными и пищевыми средами.
- Наружная резьба BSP G 2" — трубная цилиндрическая резьба, стыкуется со штатной арматурой Ду 50 без переходников; герметичность по резьбе обеспечивается уплотнительной лентой или прокладкой.
- Рабочее давление до 8 атм — запас для самотёчного и насосного налива; фактический предел определяет установленное уплотнение.
- Температура -20…+100 °C — стандартное кольцо NBR подходит для топлива и масел, под пар и щёлочи ставят EPDM, под агрессивную химию — FKM/Viton или PTFE.
- Литьё с механической обработкой и полировкой — гладкая поверхность конуса не задирает уплотнение муфты и легко отмывается.
Соответствие стандарту
Соединение изготовлено по DIN 28450, поэтому геометрия конуса и посадка совместимы с муфтами TW любого производителя того же типоразмера. На партию предоставляется паспорт качества с указанием марки стали и типа уплотнения.
Хранение и монтаж
Хранить в сухом закрытом помещении на поддонах, отдельно от углеродистой стали, чтобы исключить контактную коррозию; уплотнительные кольца беречь от прямого солнца и масел, не оставляя их в перегнутом состоянии. Перед сборкой очистите резьбу и конус, проверьте кольцо на порезы. Резьбовую часть затягивают ключом, а стыковку с муфтой TW выполняют вручную — инструмент для накидной гайки не нужен.
Резиномир отгружает соединения TankWagen со склада поштучно и партиями, подбирает ответные муфты, заглушки и уплотнения нужного состава; доставка в Москву и по регионам.
Частые вопросы о товаре
Диапазон -20…+100 °C и определяется уплотнением. С кольцом NBR это топливо, масла и нефтепродукты; для горячей воды и пара выбирают EPDM, для агрессивной химии — FKM/Viton или PTFE. Сам корпус из AISI 316 переносит более широкий диапазон.
До 8 атм при условном проходе 50 мм. Значение зависит от типа уплотнения и его состояния: изношенное или пересохшее кольцо начинает подтекать раньше, поэтому его осматривают перед каждым подключением и меняют по мере износа.
Да, геометрия выполнена по DIN 28450, поэтому штуцер VK 2" стыкуется с муфтами TW того же типоразмера от разных изготовителей. Если размер или тип соединения под вопросом, замену подберём по чертежу или фото вашей детали.
К отгрузке прилагается паспорт качества с указанием марки стали AISI 316, типоразмера DN50 и материала уплотнения. По запросу предоставляем сопроводительные документы поставщика и товарные накладные для приёмки на объекте.
| Тип изделия | Штуцер (патрубок) быстроразъёмного соединения |
| Назначение | Быстроразъёмное герметичное соединение шлангов и трубопроводов при сливе/наливе |
| Температура эксплуатации | -20…+100 (зависит от уплотнения) °C |
| Материал | Нержавеющая сталь AISI 316 |
| Применяемость | Автоцистерны, бензовозы, топливораздаточные системы, наливные эстакады |
| Стандарт | DIN 28450 |
| Среда | Нефтепродукты, топливо, масла, химические жидкости, пищевые продукты |
| Стойкость | Коррозионная и химическая стойкость (за счёт AISI 316) |
| Единица измерения | шт |
| Тип резьбы | Наружная резьба BSP (G 2") |
| Материал уплотнения | NBR (опционально EPDM, FKM/Viton, PTFE) |
| Способ изготовления | Литьё с механической обработкой |
| Присоединение | Резьбовое, с ответной частью TankWagen |
| Тип конструкции | VK — штуцер с наружной резьбой (папа) для муфты TW |
| Способ монтажа | Ручной, без инструмента (накидная гайка муфты) |
| Условный проход Ду | 50 мм |
| Рабочее давление | до 8 (в зависимости от уплотнения) атм |
| Типоразмер | 2" мм |
| Обработка | Полировка/травление поверхности |
| Система соединения | TankWagen (TW), тип VK |
| Номинальный диаметр | DN50 мм (Ду 100) |
